– 24 –
C1
1811-006

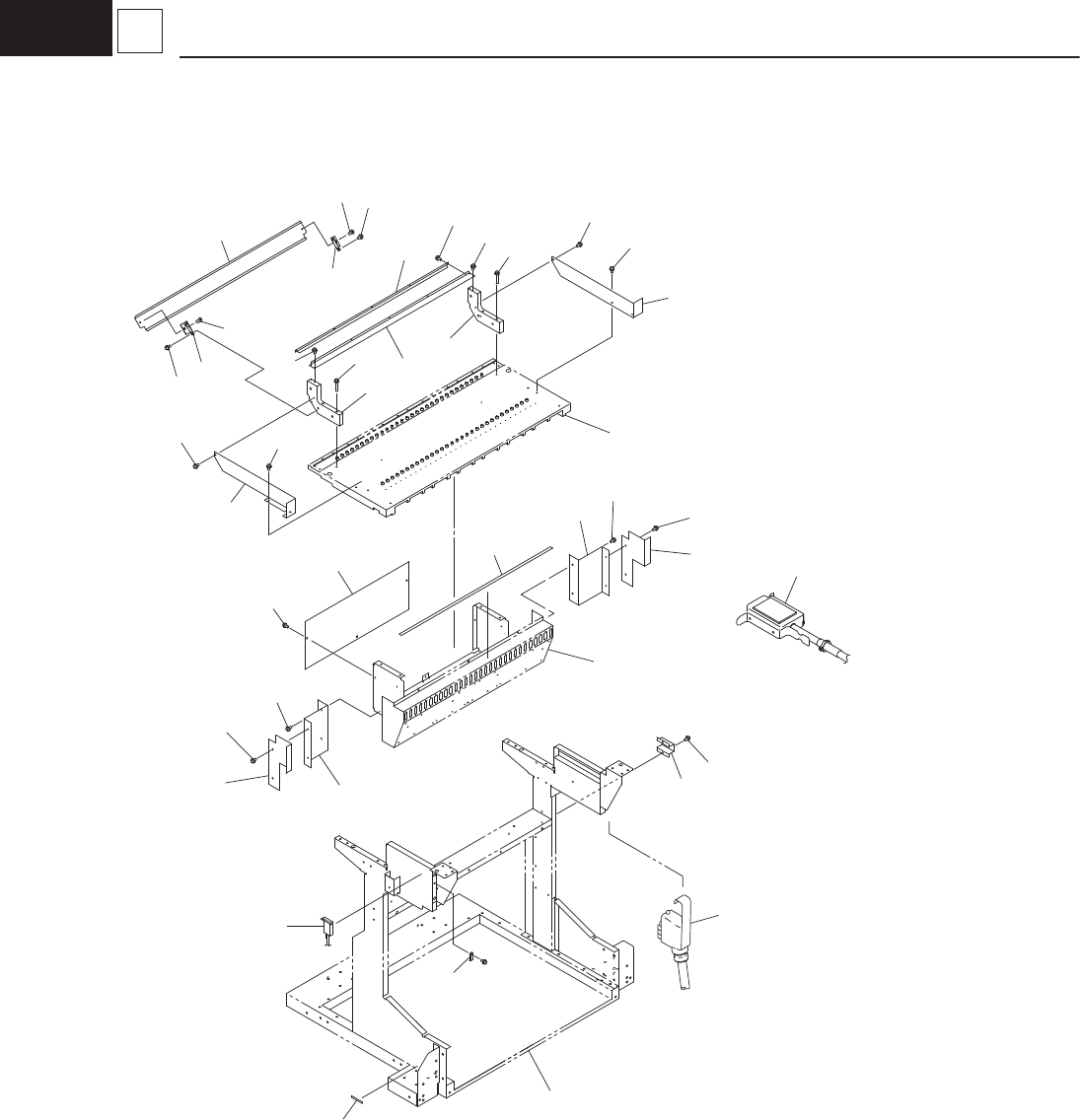

C1 FEEDER CART SECTION
1 Cover, Wiring
13
See Fig C1-4
See Fig C1-2
Key No.101
Key No.401
5
Key No.211
See Fig C1-3
3
5
6
7
8
9
10
11
12
12
14
15
15
16
16
17
19
19
18
18
27
18
18
27
21
22
23
24
30
18
18
20
26
33
27
27
32
4
– 25 –
FEEDER CART SECTION
1811-006
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
3 KYB-M3700-00 09200008 ASSY_NAMEPLATE 1
4 KYB-M370H-00 10140209 ASSY_CART_SERIAL 1
5 KYB-M370P-00 10051A58 ASSY-EXT-FEEDER-PWR 1
6 KYB-M3714-00 1010E10R BRACKET_L 1
7 KYB-M3713-00 1010E10Q BRACKET_R 1
8 KYB-M370M-00 0920E11U PLATE_L 1
9 KYB-M370J-00 1014A20X COVER 1
10 KYB-M370Y-00 1009EQ1D BASE_COVER(R) 1
11 KYB-M3710-00 1009EQ1E BASE_COVER(L) 1
12 KYB-M3719-00 1010E111 BRACKET 2
13 90990-66J006 221DA218 SCREW,TRUSS HEAD 5
14 KYB-M370L-00 0920E10E EL_BOX_BACK 1
15 91312-03010 221AA007 BOLT,HEX.SOCKET HEAD 4 M3L10
16 91312-05050 221AA038 BOLT,HEX.SOCKET HEAD 4 M5L50
17 90990-66J012 221DA207 SCREW,TRUSS HEAD 7 TRS M4L6
18 90990-66J014 221DA209 SCREW,TRUSS HEAD 6 TRS M4L10
19 90990-66J017 221DA221 SCREW,TRUSS HEAD 4 TRS M5L8
20 KYB-M372A-00 1009EE15 BRACKET 1
21 KYB-M3717-00 1010E10Z COVER 1
22 KYB-M3718-00 1010E110 COVER 1
23 KYB-M371N-00 1014A20U PLATE 1
24 KYB-M656C-00 0916D209 ACCESS-WIRING 10
26 90990-11J017 221DA062 SCREW,PAN HEAD WW 2 PAN M4L8 SW+FW
27 90990-66J011 221DA217 SCREW,TRUSS HEAD 6 TRS M4L4
30 KYB-M370D-00 1010BC4Z HNS,FEED BUNDLE 1
32 KYB-M372G-00 1014A20V BRACKET 1
33 KYB-M372H-00 1014A20W BRACKET 1
– 26 –
C1
1811-006
2 Frame Section
112
101
102
103
104
105
106
107
110
111
112
112
113
113
114
114
115
116
142
117
118
119
120
122
123
123
124
125
125
125
125
125
126
136
135
135
136
140
137
138
141
138
126
127
126
127
139
139
130
132
134
132
134
133
132
134
130
131
133
128
129
