Adapter Dritte Gurtrolle BE-Wagen R2 1 Nachrüstanleitung Adapter Dritte Gurtrolle BE-Wagen R2 HF-Serie / D3
Ausgabe 06/2005
9
1.3.1 Halter Dritte Gurtrolle und Spleißstelleneinheit (bei Maschinenhöhe 930 / 950
mm)

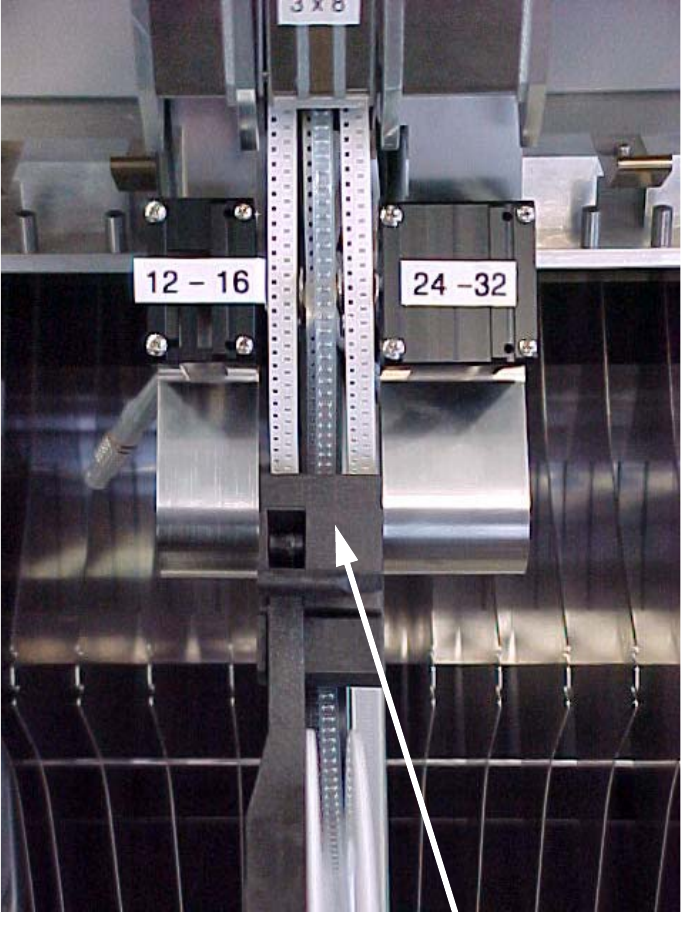

Bei gleichzeitiger Verwendung der Optionen „Halter Dritte Gurtrolle“ und „Spleißstelleneinheit“
muß wegen der Gurteinlauffeder der SSE die gekürzte Umlenkrolle (03003293-0102 ...) an den
Gurtrollenhalter verwendet werden (siehe Foto).
Dies gilt nur für die beiden Maschinenhöhen 930 / 950 mm. 1
1
1
Gekürzte Umlenkrolle für "BE-Wagen R2 SIPLACE HF 03020128- xx "
z.B. bei Verwendung des Zuführmoduls 12 - 16 mit Spleißstelleneinheit
1 Nachrüstanleitung Adapter Dritte Gurtrolle BE-Wagen R2 HF-Serie / D3 Adapter Dritte Gurtrolle BE-Wagen R2
Ausgabe 06/2005
10
1.4 Aufstellen der Adapter und Gurtrollen

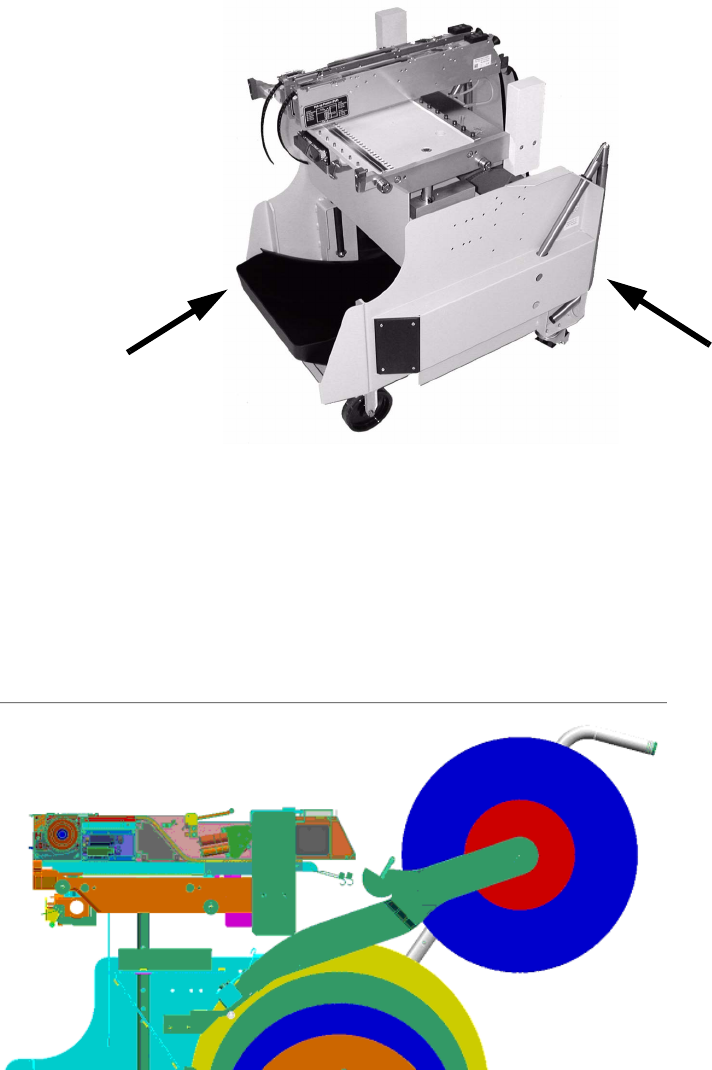

Vorn und hinten sind beim BE-Wagen so definiert: 1
1
Die Adapter müssen je nach SMEMA-Höhe in die vorderen oder hinteren Steckplätze gesteckt
werdenn: 1
1.4.1 SMEMA 830 (ohne Spleissstellenerkennung)

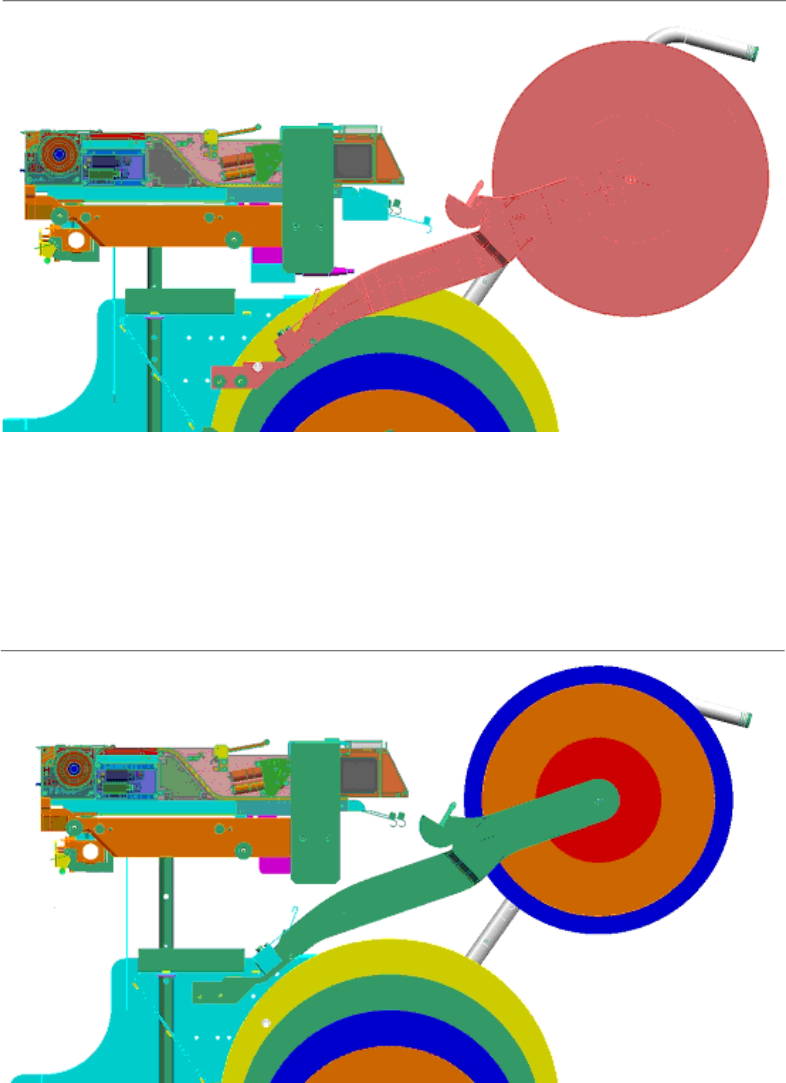

Der Adapter wird an den jeweiligen vorderen beiden Bohrungen montiert: 1
1
Es können Gurtrollen bis zu einem Durchmesser von 17 Zoll verwendet werden. 1
hinten
Die Seite, an der man
schiebt oder zieht
vorn
Die Seite, die man an
die Maschine andockt
Adapter Dritte Gurtrolle BE-Wagen R2 1 Nachrüstanleitung Adapter Dritte Gurtrolle BE-Wagen R2 HF-Serie / D3
Ausgabe 06/2005
11
1.4.2 SMEMA 830 SSE (mit Spleissstellenerkennung)
Der Adapter wird an den jeweiligen hinteren beiden Bohrungen montiert: 1
1
Es können Gurtrollen bis zu einem Durchmesser von 15 Zoll verwendet werden. 1
1.4.3 SMEMA 900 (ohne Spleissstellenerkennung)
Der Adapter wird an den jeweiligen vorderen beiden Bohrungen montiert: 1
1
Es können Gurtrollen bis zu einem Durchmesser von 19 Zoll verwendet werden. 1
