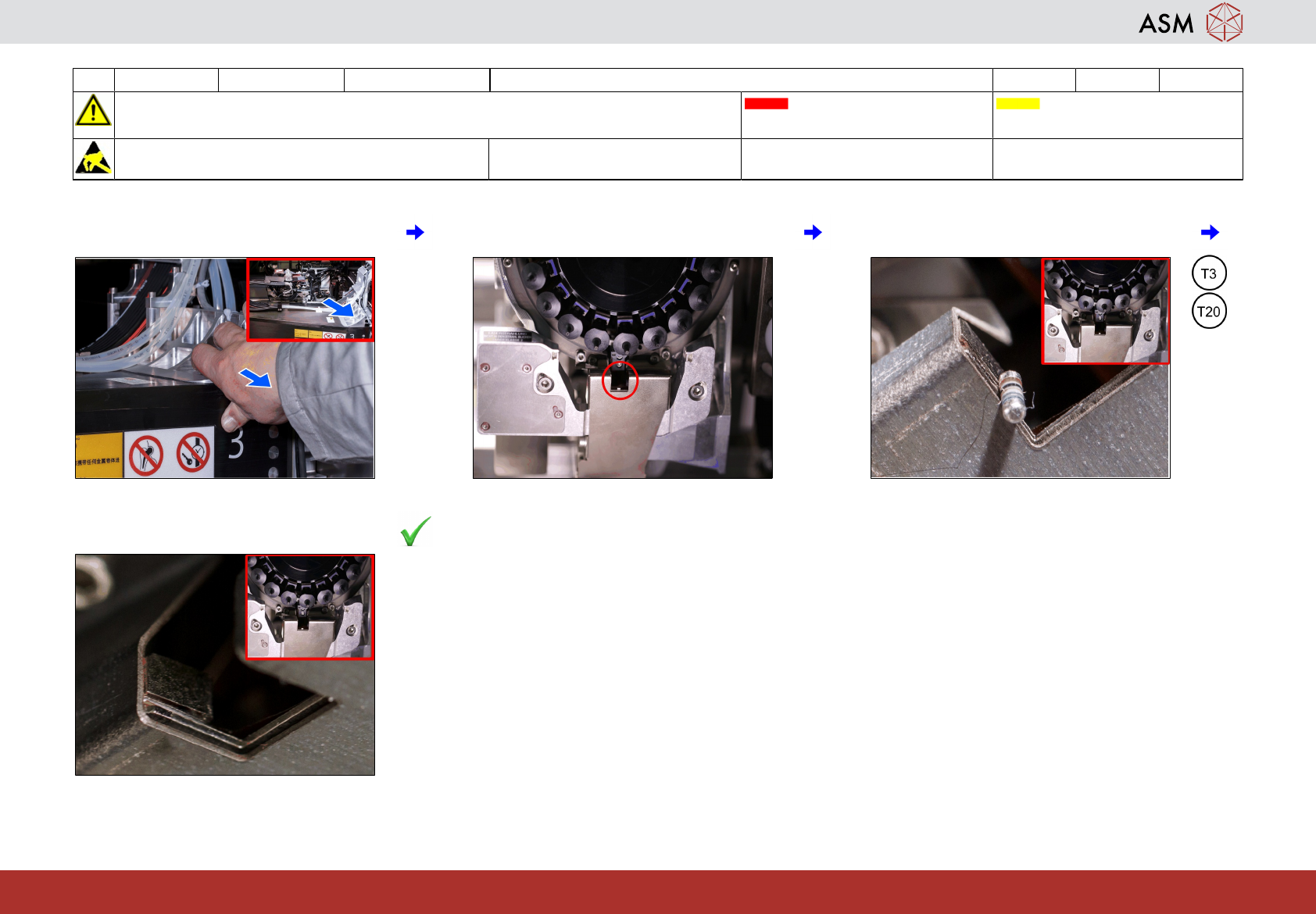

4 WF4 CA4 V2 Z-Achse des verbleibenden Bestückkopfes C&P20 A/P/M2 reinigen 2 min 1 / 1

VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung

beachten

Maschinenstatus AUS Transport leer

Hinweis! EGB-Richtlinien beachten. Werkzeug:

T3, T20

Verschleißteil: Verbrauchsstoffe:

www.asm-smt.com

1 Verschieben Sie alle Portale bis zum

Anschlag.

2 Zu reinigender Bereich der verbleibenden

Köpfe.

3 Entfernen Sie Bauelemente, die auf der Z-

Achse liegen.

4 Wenn das OK ist → weiter mit der nächs-

ten Aufgabe.

www.asm-smt.com

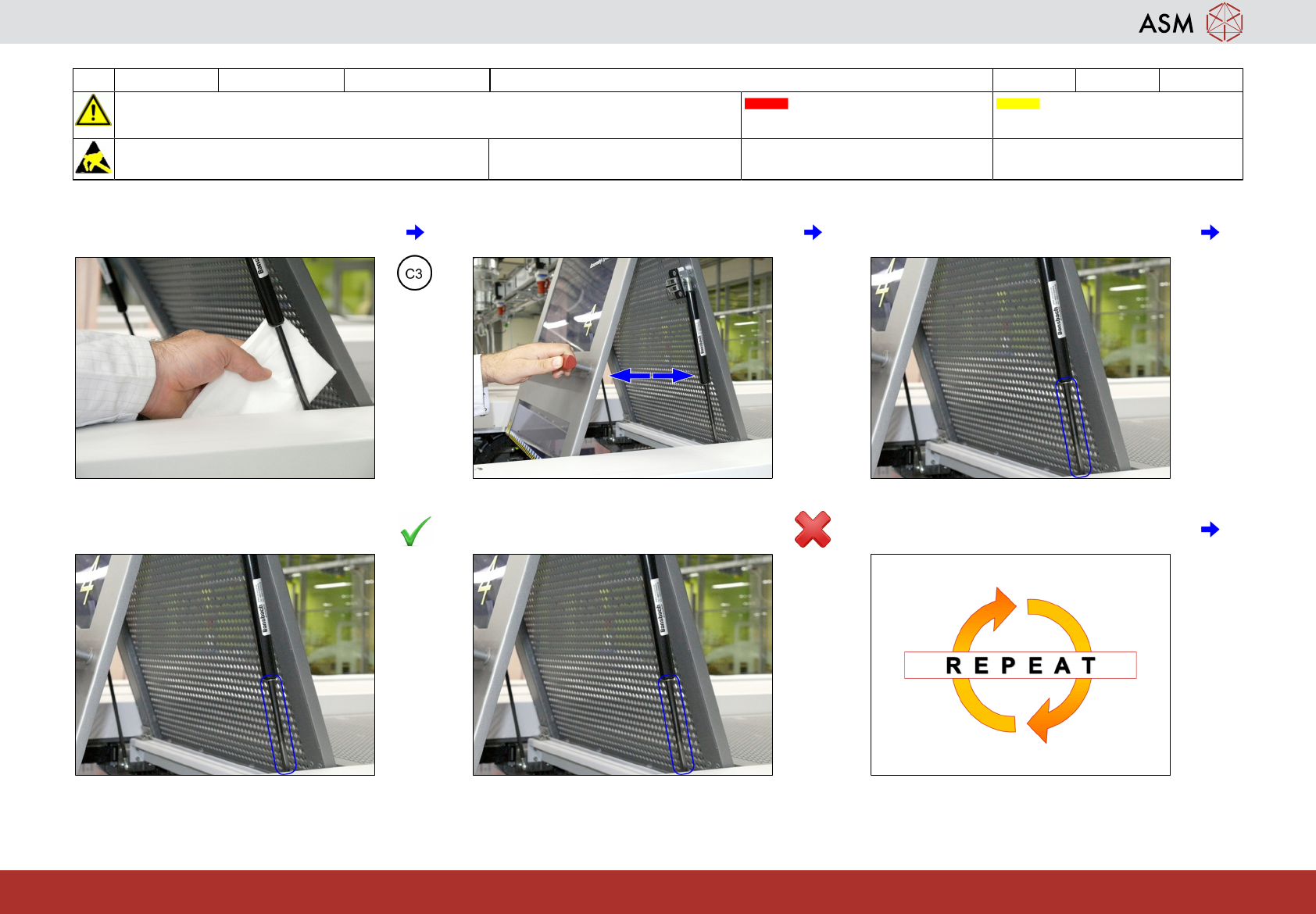

5 WF4 CA4 V2 Gasdruckfeder prüfen und reinigen 4 min 1 / 3

VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung

beachten

Maschinenstatus AUS Transport leer

Hinweis! EGB-Richtlinien beachten. Werkzeug: Verschleißteil: Verbrauchsstoffe:

www.asm-smt.com

1 Reinigen Sie die Gleitfläche der Gasdruck-

feder.

2 Öffnen und schließen Sie die Haube

mehrmals.

3 Prüfen Sie, ob Öl sichtbar ist.

4 Wenn das OK ist, fahren Sie fort mit

Schritt 6.

5 Wenn das nicht OK ist, kontaktieren Sie

den Service, ein Austausch ist nötig.

6 Wiederholen Sie Schritt 1 bis 5 für die

anderen Federn.
