7 WF4 CA4 V2 Führungslager fetten und Linearführung und Maßstab der Y-Achse reinigen 5 min 1 / 4 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i…

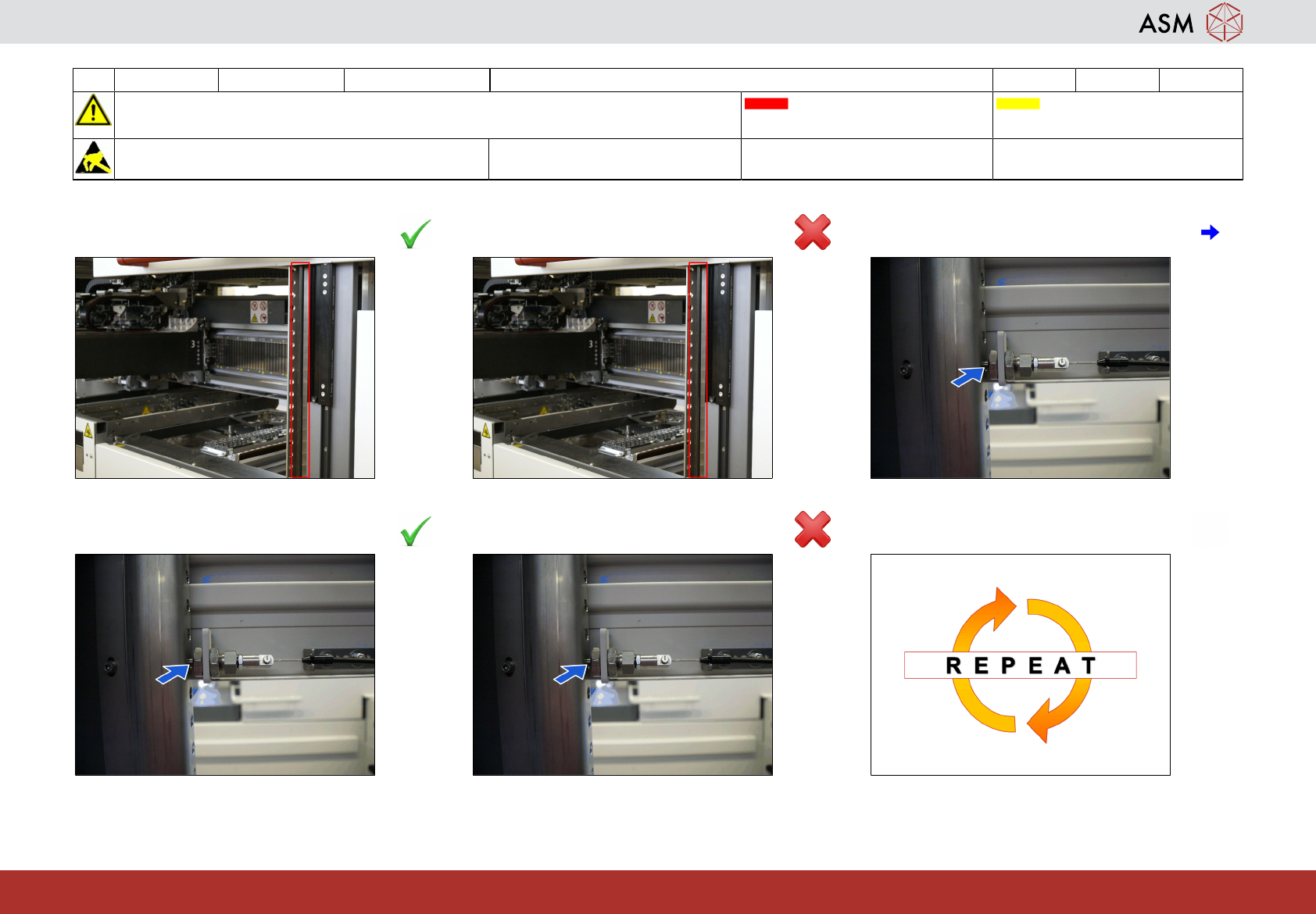

6 WF4 CA4 V2 Mechanik der Schiebetüren prüfen und reinigen 4 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug: Verschleißteil: Verbrauchsstoffe:
C3
www.asm-smt.com
7 Wenn das OK ist, fahren Sie fort mit
Schritt 9.
8 Wenn das nicht OK ist, kontaktieren Sie
den Service, ein Austausch ist nötig.
9 Prüfen Sie, ob der Verriegelungsstift
korrekt einrastet.
10 Wenn das OK ist, fahren Sie fort mit der
nächsten Aufgabe.
11 Wenn das nicht OK ist, kontaktieren Sie
den Service.
12 Wiederholen Sie Schritt 1 bis 11 für die
anderen Schiebetüren.

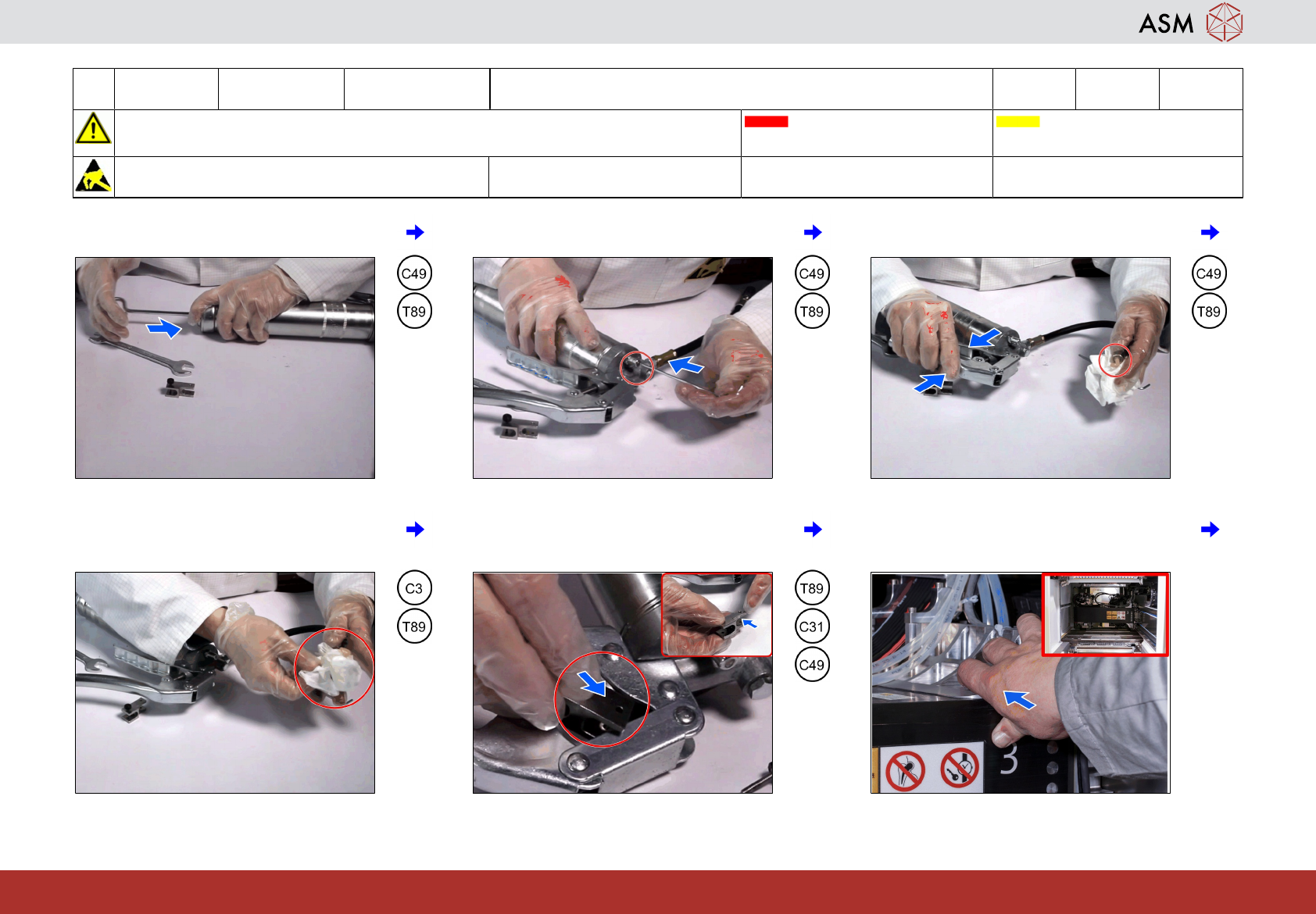

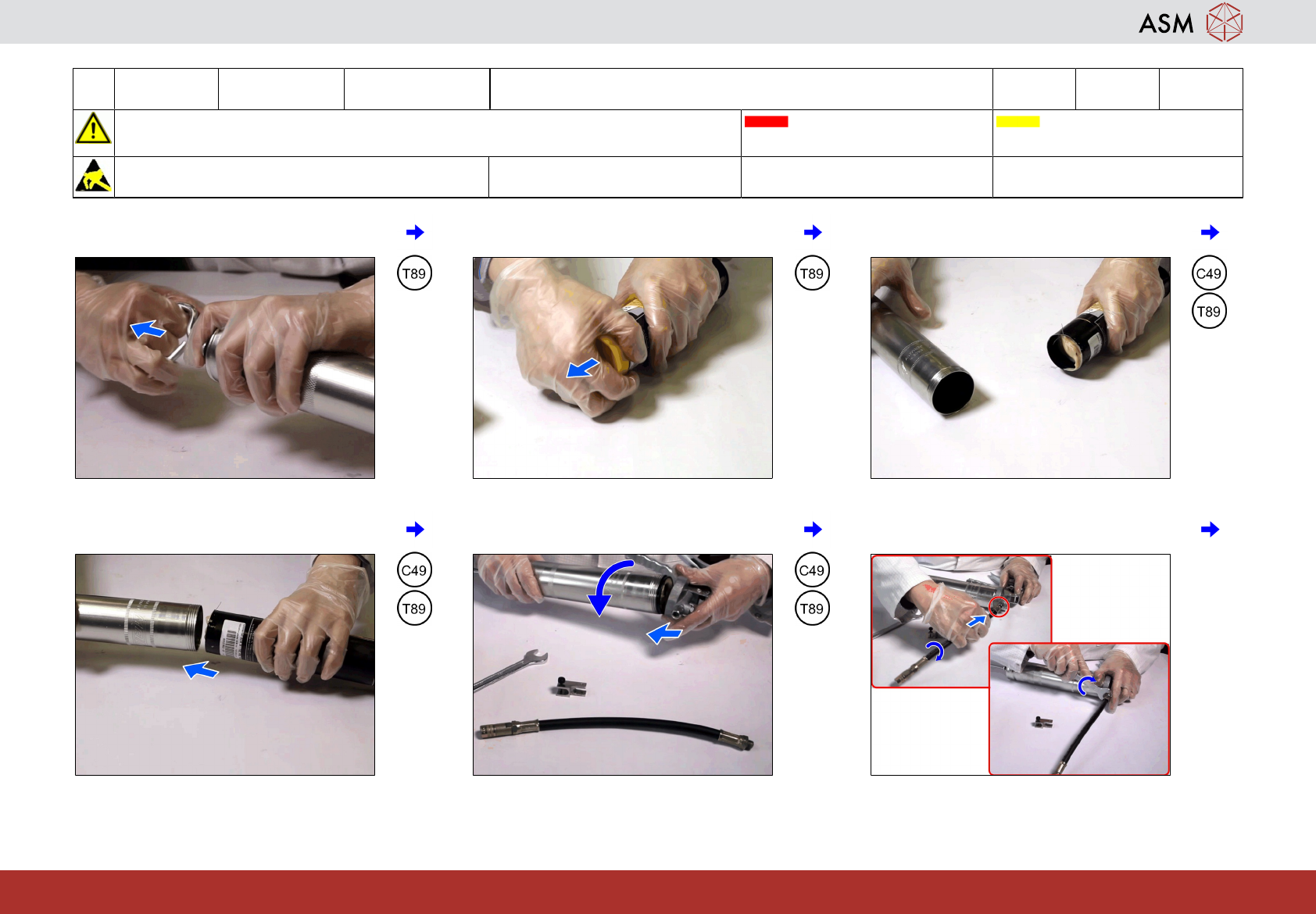

7 WF4 CA4 V2 Führungslager fetten und Linearführung und Maßstab der Y-Achse
reinigen
5 min 1 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T89
Verschleißteil: Verbrauchsstoffe:
C3, C5, C31, C49
www.asm-smt.com
1 Ziehen Sie den Kolben bis zur Verriege-
lung zurück.
2 Schrauben Sie den oberen Teil ab. 3 Bereiten Sie die Fettkartusche vor.
4 Setzen Sie die Fettkartusche in die Fett-
presse ein.
5 Schließen Sie die Fettpresse. 6 Montieren Sie den Schlauch mit dem
hydraulischen Mundstück Y-Achse.
7 WF4 CA4 V2 Führungslager fetten und Linearführung und Maßstab der Y-Achse
reinigen
5 min 2 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T89
Verschleißteil: Verbrauchsstoffe:
C3, C5, C31, C49
www.asm-smt.com
7 Lösen Sie die Verriegelung und schieben
Sie den Kolben ein.
8 Drücken Sie die Kugel an der Entlüftungs-
schraube zurück.
9 Betätigen Sie den Handhebel, bis Fett
austritt.
10 Entfernen Sie das Fett. 11 Setzen Sie die Hubbegrenzung 0,4 gr. für
die Y-Achse in die Einhandfettpresse ein.
12 Bringen Sie das Portal in eine Position, die
einen leichten Zugang zur Y-Achse er-
möglicht.
