8 WF4 CA4 V2 Führungslager fetten und Linearführung und Maßstab der X-Achse
reinigen
5 min 3 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T89
Verschleißteil: Verbrauchsstoffe:
C3, C5, C31, C49
www.asm-smt.com

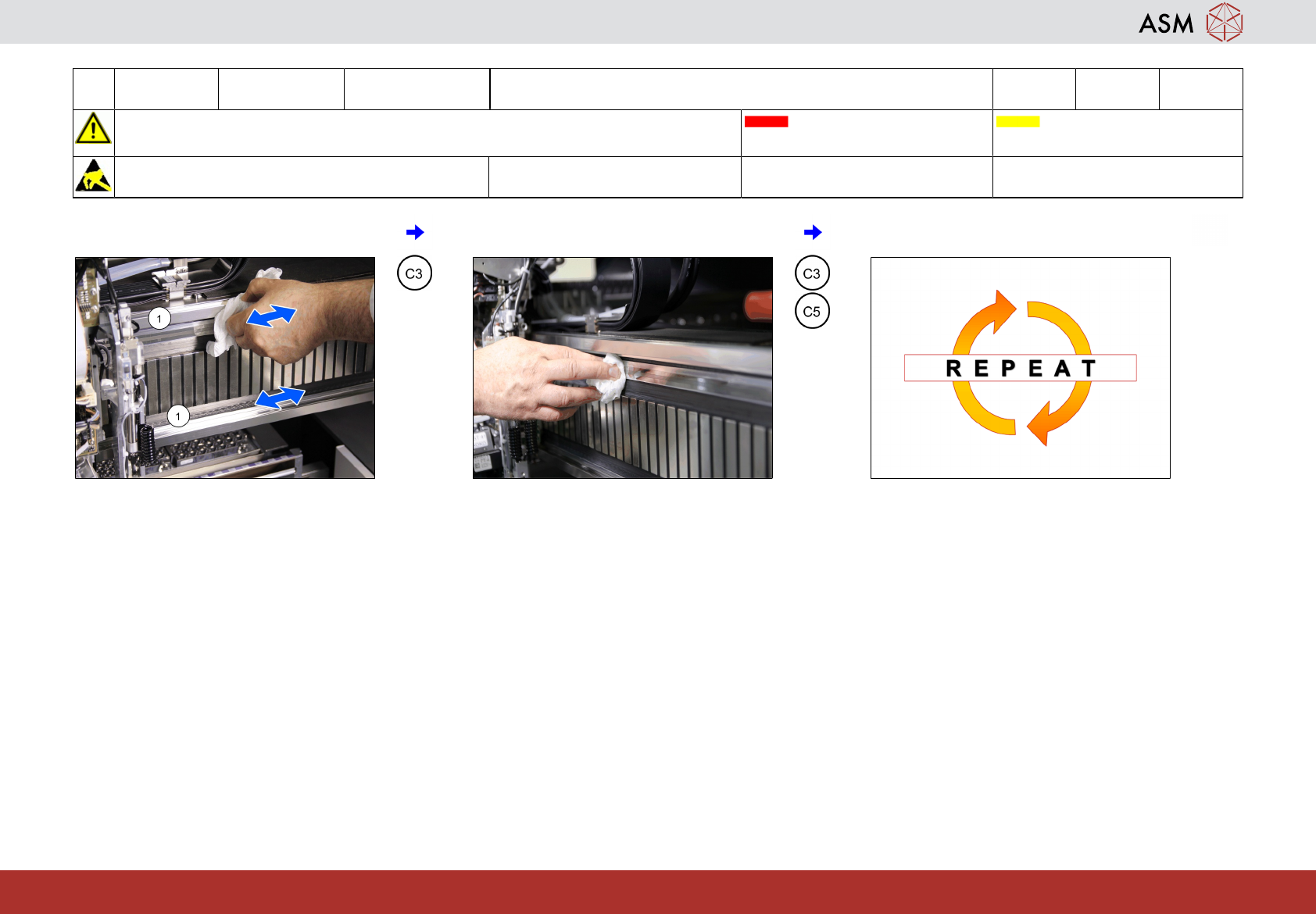

13 Reinigen Sie die Linearführung der X-
Achse über die gesamte Länge.
14 Reinigen Sie den Maßstab der X-Achse
über die gesamte Länge.
15 Wiederholen Sie Schritt 3 bis 14 an den
anderen Portalen.
www.asm-smt.com
9 WF4 CA4 V2 Magnetfläche an der X- und Y-Achse prüfen und reinigen 5 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3
Verschleißteil: Verbrauchsstoffe:
C3
www.asm-smt.com
1 Verschieben Sie an Stellplatz 2/4 alle
Portale bis zum Anschlag.
2 Prüfen Sie die X-Achsenmagnete an
Portal 1/3 (2/4) auf Verschmutzung und
Beschädigung.
3 Wenn Sie eine Beschädigung entdecken,
kontaktieren Sie den Service.
4 Wenn das OK ist -> reinigen Sie die X-
Achsenmagnete an Portal 1/3 (2/4).
5 Prüfen Sie die Y-Achsenmagnete an
Portal 1/3 (2/4) auf Verschmutzung und
Beschädigung.
6 Wenn Sie eine Beschädigung entdecken,
kontaktieren Sie den Service.
