MODEL TPM-100F/R 0102-001 36 チャック部 CHUCK SECTION Fig. E-6 バックアップベース Back-up Base 566 510 514 507 506 505 502 511 509 514 566 566 508 566 566 513 562 563 561 See Fig.E-4 Key No.334 See Fig.E-4 Key No.334 512 562 563 561 5…
MODEL TPM-100R
0102-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
35
E-5
401 630 089 2079 SENSOR,PELEC 1 BPH051,B05F 748E--110-401
403 630 088 4029 GUIDE,LINEAR 2 748E--110-403
404 630 003 7241 PIPE FITTINGS 4 748E--110-404
405 630 088 4944 HOOK (POSTS L TYPE) 2 748E--110-405
406 630 088 3596 HOOK 2 748E--110-406
407 630 096 7197 SPRING,TENSION 2 748E--110-407
408 630 088 3626 SENSOR,PHOTO 1 BPH050 748E--110-408
409 630 088 4487 CONNECTOR 1 748E--110-409
410 630 088 4098 BEARING,RADIAL 8 748E--110-410
411 630 094 5096 GEAR 4 748E--110-411
412 630 069 5373 PULLEY,FLAT 2 748E--110-412
413 630 069 5380 PULLEY,FLAT 4 748E--110-413
414 630 088 4012 BELT,FLAT 2 748E--110-414
415 630 081 7515 PIPE FITTINGS 2 748E--110-415
416 630 087 9599 PLATE 1 748E--110-416
417 630 087 9605 PLATE 1 748E--110-417
418 630 087 9612 PLATE 1 748E--110-418
419 630 087 9629 PLATE 1 748E--110-419
420 630 087 9636 BALL,GUIDE 4 748E--110-420
421 630 087 9643 PLATE 1 748E--110-421
422 630 090 7872 PLATE 1 748E--110-422
423 630 090 7889 PLATE 1 748E--110-423
424 630 087 9735 BLOCK 1 748E--110-424
425 630 090 7674 BOSS 2 748E--110-425
426 630 087 9773 CAP 2 748E--110-426
427 630 090 7797 BRACKET 1 748E--110-427
428 630 087 9780 BRACKET 1 748E--110-428
429 630 087 9797 PLATE 1 748E--110-429
430 630 087 9803 PLATE 1 748E--110-430
431 630 087 9810 PLATE 1 748E--110-431
432 630 087 9834 PULLEY 4 748E--110-432
433 630 087 9896 COVER 1 748E--110-433
434 630 087 9926 BRACKET 1 748E--110-434
435 630 087 9933 COLLAR 4 748E--110-435
461 411 041 8908 SCR PAN 3X6 2 748E--110-461
462 411 040 7803 SCR PAN 3X12 4 748E--110-462
463 411 147 6808 SCR TRS 3X5 4 748E--110-463
464 630 000 8500 BOLT,HEX-SCT 18 748E--110-464
465 630 000 7527 BOLT,HEX-SCT 8 748E--110-465
466 630 000 7558 BOLT,HEX-SCT 2 748E--110-466
467 630 000 7572 BOLT,HEX-SCT 1 748E--110-467
468 411 141 3902 WASHER V 3X7X0.5 2 748E--110-468
469 411 141 2806 WASHER SPR 3 2 748E--110-469
470 630 000 8920 SET SCREW 8 748E--110-470
471 630 000 7626 BOLT,HEX-SCT 26 748E--110-471
472 411 141 4008 WASHER V 4X9X0.8 2 748E--110-472
473 411 141 2905 WASHER SPR 4 2 748E--110-473
474 630 000 7749 BOLT,HEX-SCT 8 748E--110-474
475 411 118 8503 NUT HEX 5 2 748E--110-475
477 411 140 9905 NUT HEX 3 4 748E--110-477
MODEL TPM-100F/R
0102-001
36

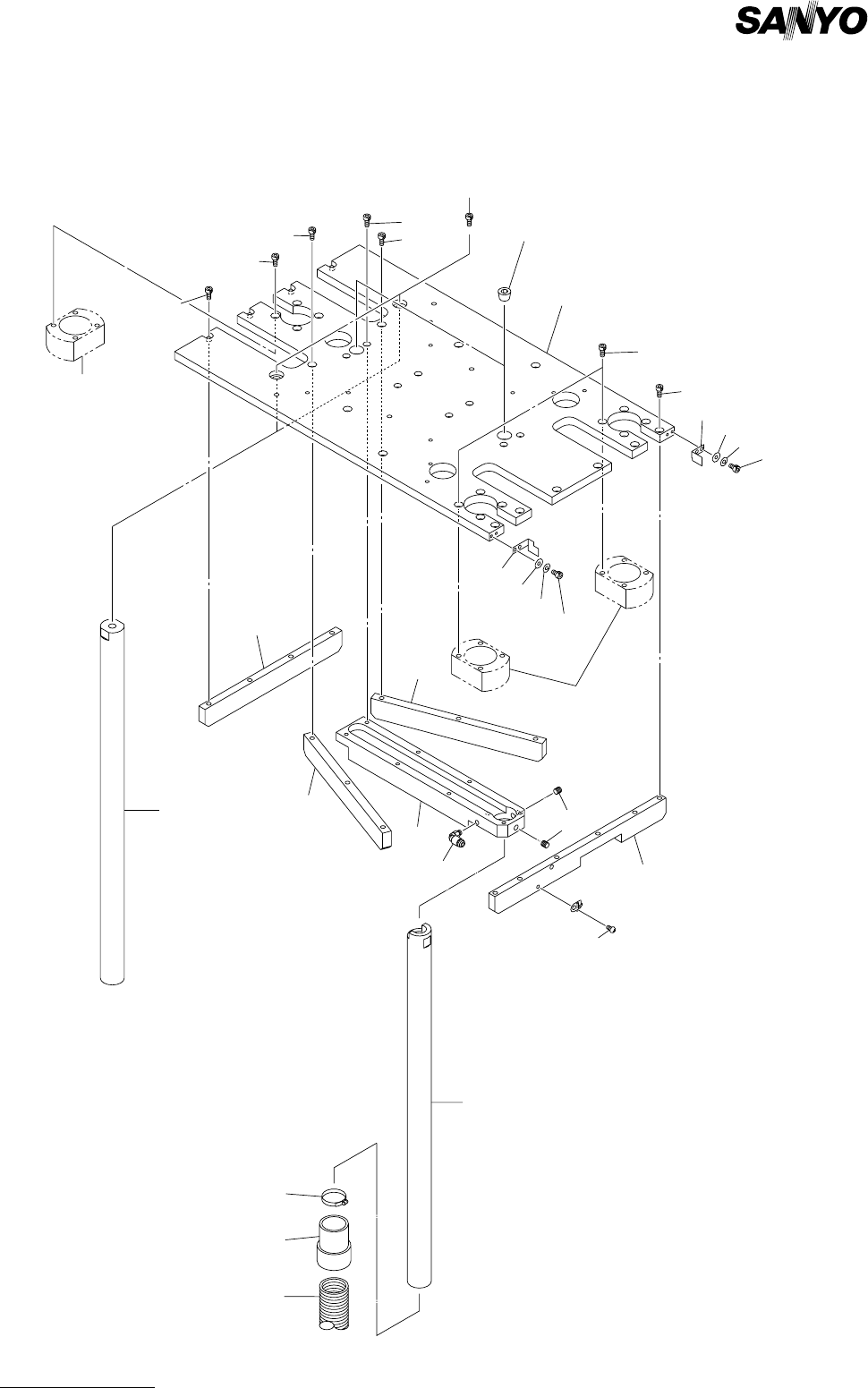

チャック部 CHUCK SECTION
Fig. E-6 バックアップベース Back-up Base
566
510
514
507
506
505
502
511
509
514
566
566
508
566
566
513
562
563
561
See Fig.E-4
Key No.334
See Fig.E-4
Key No.334
512
562
563
561
566
565
501
Fig.E-6
TPM-100F/R
568
567
503
504
564
MODEL TPM-100F/R
0102-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
37
E-6
501 630 088 4722 MECH PARTS (SCREW PLUGS) 2 748E--110-501
502 630 080 5420 PIPE FITTINGS 1 748E--110-502
503 630 089 0440 SHAFT,LINEAR 2 748E--110-503
504 630 089 0464 SHAFT,LINEAR 1 748E--110-504
505 630 094 5270 TUBE 1 748E--110-505
506 630 094 5263 MECH PARTS 1 748E--110-506
507 630 008 0940 TUBE(BAND) 1 748E--110-507
508 630 087 9568 BASE 1 748E--110-508
509 630 087 9575 PLATE 1 748E--110-509
510 630 087 9582 PLATE 1 748E--110-510
511 630 087 9742 BLOCK 1 748E--110-511
512 630 090 7803 BRACKET 1 748E--110-512
513 630 090 7827 BRACKET 1 748E--110-513
514 630 087 9971 PLATE 2 748E--110-514
561 630 000 8500 BOLT,HEX-SCT 4 748E--110-561
562 411 141 3902 WASHER V 3X7X0.5 4 748E--110-562
563 411 141 2806 WASHER SPR 3 4 748E--110-563
564 411 051 2804 SCR TRS 4X8 1 748E--110-564
565 630 000 7626 BOLT,HEX-SCT 8 748E--110-565
566 630 000 7749 BOLT,HEX-SCT 28 748E--110-566
567 630 000 8975 SET SCREW 2 748E--110-567
568 630 000 8005 BOLT,HEX-SCT 2 748E--110-568
