MODEL TPM-100R 0102-001 72 コンベア部 CONVEYOR Fig. H-1 L コンベア搬送部 L Conveyor Transfer Section （奥基準） （ Rear Reference ） 61 67 66 See Fig.H-2 Key No.122 See Fig.H-2 Key No.123 62 9 63 70 8 1 2 4 72 71 69 63 1 5 3 6 2 1 18 73 21…
MODEL TPM-100F
0102-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
71
H-1
1 630 088 4098 BEARING,RADIAL 8 748H--110-001
2 630 091 2265 WASHER 4 748H--110-002
3 630 094 5102 GEAR 2 748H--110-003
4 630 094 5119 GEAR 2 748H--110-004
5 630 006 8399 BUSH,BEARING 2 748H--110-005
6 411 001 0201 RING E 5 2 748H--110-006
7 630 069 5380 PULLEY,FLAT 4 748H--110-007
8 630 002 9253 SPRING,TENSION 2 748H--110-008
9 630 088 3831 SPRING PIN 2 748H--110-009
10 630 071 7716 SENSOR,PELEC 1 BPH041 748H--110-010
11 630 088 4005 BELT,FLAT 2 748H--110-011
12 630 086 4946 SENSOR,PELEC 1 BPH040 748H--110-012
13 630 088 0526 PLATE 2 748H--110-013
14 630 088 0533 GUIDE 2 748H--110-014
15 630 088 0540 GUIDE 2 748H--110-015
16 630 088 0649 PULLEY 2 748H--110-016
17 630 088 0663 BRACKET 1 748H--110-017
18 630 088 0670 LEVER 1 748H--110-018
19 630 088 0687 LEVER 1 748H--110-019
20 630 088 0694 BRACKET 1 748H--110-020
21 630 088 0700 BRACKET 1 748H--110-021
22 630 088 0717 BRACKET 1 748H--110-022
61 630 000 7886 BOLT,HEX-SCT 4 748H--110-061
62 630 000 7619 BOLT,HEX-SCT 12 748H--110-062
63 630 000 7626 BOLT,HEX-SCT 4 748H--110-063
64 630 000 7633 BOLT,HEX-SCT 6 748H--110-064
65 630 000 7671 BOLT,HEX-SCT 2 748H--110-065
66 411 141 4305 WASHER V 6X12.5X1.6 4 748H--110-066
67 411 141 3001 WASHER SPR 6 4 748H--110-067
68 411 141 4008 WASHER V 4X9X0.8 4 748H--110-068
69 411 141 2905 WASHER SPR 4 6 748H--110-069
70 411 141 0307 NUT HEX 4 4 748H--110-070
71 630 001 0213 WASHER 2 748H--110-071
72 630 000 8920 SET SCREW 2 748H--110-072
73 411 035 2707 SCR FLT 4X8 4 748H--110-073
74 411 040 7803 SCR PAN 3X12 1 748H--110-074
75 411 119 1909 WASHER V 3X7X0.5 1 748H--110-075
76 411 086 4408 WASHER SPR 3 1 748H--110-076
77 411 054 6809 NUT HEX 3 1 748H--110-077
78 411 039 2604 SCR PAN 2X6 2 748H--110-078
MODEL TPM-100R
0102-001
72
コンベア部 CONVEYOR

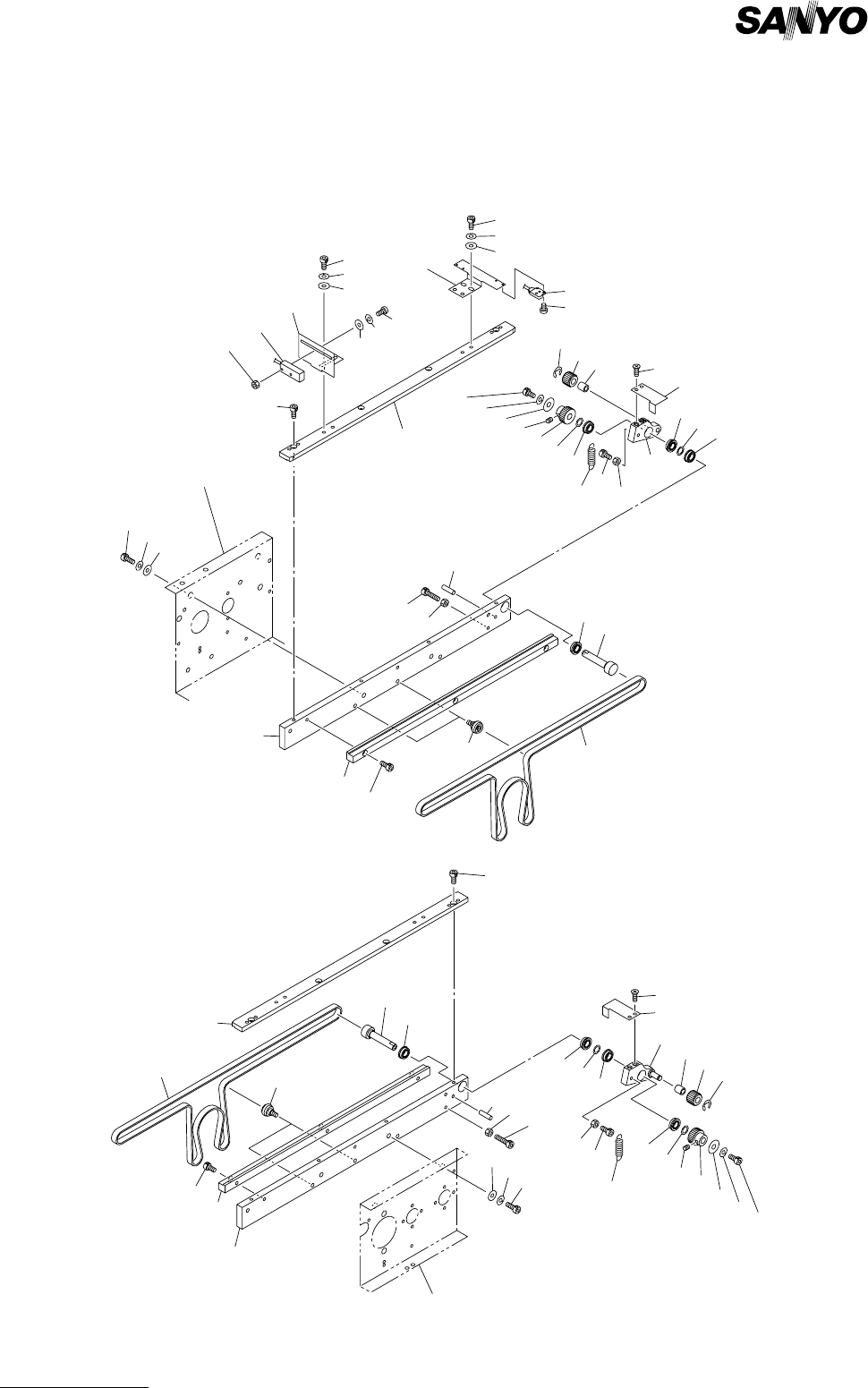

Fig. H-1 L コンベア搬送部 L Conveyor Transfer Section
（奥基準） （Rear Reference）
61
67
66
See Fig.H-2
Key No.122
See Fig.H-2
Key No.123
62
9
63
70
8
1
2
4
72
71
69
63
1
5
3
6
2
1
18
73
21
1
16
11
62
20
62
10
78
62
69
68
74
16
1
7
9
70
65
1
2
1
5
19
73
22
1
2
72
4
71
69
63
3
6
70
63
8
66
67
61
17
75
76
77
12
14
11
15
13
64
69
68
14
65
70
13
15
64
7
Fig.H-1
TPM-100R
MODEL TPM-100R
0102-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
73
H-1
1 630 088 4098 BEARING,RADIAL 8 748H--110-001
2 630 091 2265 WASHER 4 748H--110-002
3 630 094 5102 GEAR 2 748H--110-003
4 630 094 5119 GEAR 2 748H--110-004
5 630 006 8399 BUSH,BEARING 2 748H--110-005
6 411 001 0201 RING E 5 2 748H--110-006
7 630 069 5380 PULLEY,FLAT 4 748H--110-007
8 630 002 9253 SPRING,TENSION 2 748H--110-008
9 630 088 3831 SPRING PIN 2 748H--110-009
10 630 071 7716 SENSOR,PELEC 1 BPH041 748H--110-010
11 630 088 4005 BELT,FLAT 2 748H--110-011
12 630 086 4946 SENSOR,PELEC 1 BPH040 748H--110-012
13 630 088 0526 PLATE 2 748H--110-013
14 630 088 0533 GUIDE 2 748H--110-014
15 630 088 0540 GUIDE 2 748H--110-015
16 630 088 0649 PULLEY 2 748H--110-016
17 630 088 0663 BRACKET 1 748H--110-017
18 630 088 0670 LEVER 1 748H--110-018
19 630 088 0687 LEVER 1 748H--110-019
20 630 088 0694 BRACKET 1 748H--110-020
21 630 088 0700 BRACKET 1 748H--110-021
22 630 088 0717 BRACKET 1 748H--110-022
61 630 000 7886 BOLT,HEX-SCT 4 748H--110-061
62 630 000 7619 BOLT,HEX-SCT 12 748H--110-062
63 630 000 7626 BOLT,HEX-SCT 4 748H--110-063
64 630 000 7633 BOLT,HEX-SCT 6 748H--110-064
65 630 000 7671 BOLT,HEX-SCT 2 748H--110-065
66 411 141 4305 WASHER V 6X12.5X1.6 4 748H--110-066
67 411 141 3001 WASHER SPR 6 4 748H--110-067
68 411 141 4008 WASHER V 4X9X0.8 4 748H--110-068
69 411 141 2905 WASHER SPR 4 6 748H--110-069
70 411 141 0307 NUT HEX 4 4 748H--110-070
71 630 001 0213 WASHER 2 748H--110-071
72 630 000 8920 SET SCREW 2 748H--110-072
73 411 035 2707 SCR FLT 4X8 4 748H--110-073
74 411 040 7803 SCR PAN 3X12 1 748H--110-074
75 411 119 1909 WASHER V 3X7X0.5 1 748H--110-075
76 411 086 4408 WASHER SPR 3 1 748H--110-076
77 411 054 6809 NUT HEX 3 1 748H--110-077
78 411 039 2604 SCR PAN 2X6 2 748H--110-078
