SOKO Vakuumtooling SiemensVDO Regensburg Version 2 SIPLACE S-27 HM
Ausgabe 05/2005
11

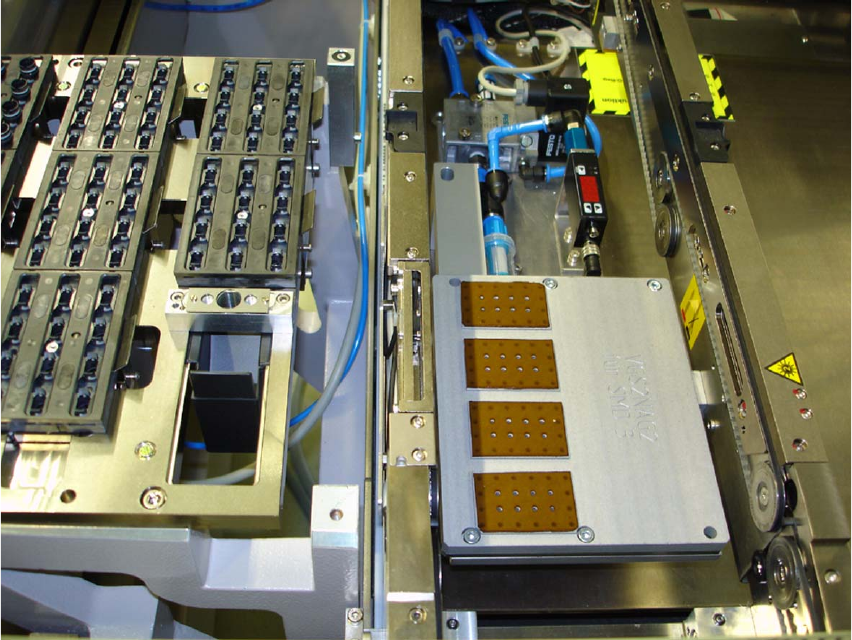

1.5.1 Benötigte Teile
Auf der Montageplatte SOKO (Art.Nr.: 00375444-01) wird der Haltewinkel für den Vakuumschalter
montiert. (Art.Nr.: 00373107-01). Auf dieser Montageplatte, die im Transport befestigt wird, wer-
den das Magnetventil, die Magnetspule und der Vakuumschalter montiert). 1
1
1
SOKO Vakuumtooling SiemensVDO Regensburg Version 2 SIPLACE S-27 HM
Ausgabe 05/2005
12

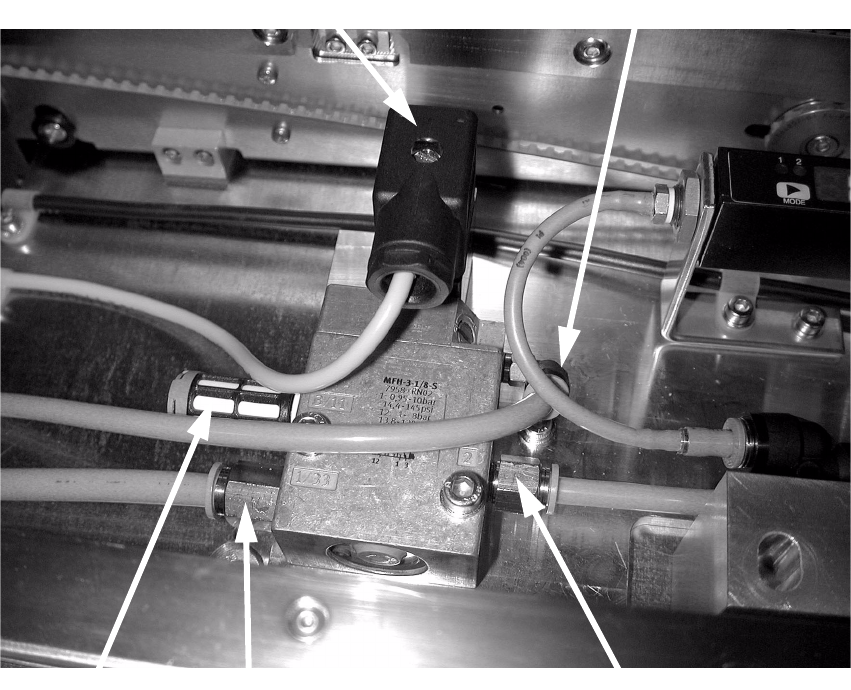

1.5.2 Anschlüsse Magnetventil
1
1
Schalldämpfer
Anschluss Vakuum
Ausgang:
zum Vakuumfilter / Vakuumtooling
Steueranschluss Druckluft
Magnetspule
SOKO Vakuumtooling SiemensVDO Regensburg Version 2 SIPLACE S-27 HM
Ausgabe 05/2005
13

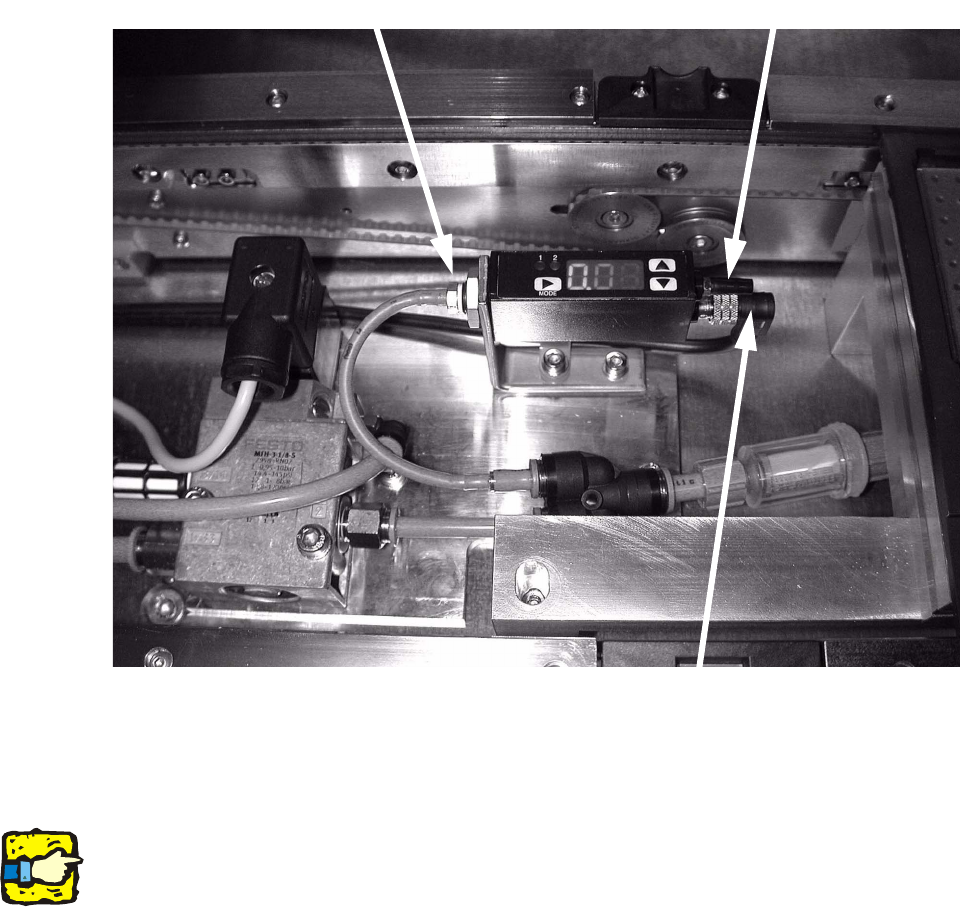

1.5.3 Anschlüsse Vakuumschalter
1
1
1
Wichtig: der Vakuum-Meßschlauch (PUN6) wird am 1/8"-Anschluß montiert. Der Anschluß für
PUN3 ist lediglich ein Entlüftungsstopfen. 1
1
1
1
1
Anschluss Ausgang
Blindstopfen
Elektrisches Anschlusskabel
für Vakuumschalter
