Lange Leiterplatte HS-50 1 Montageanleitung Modifikation Lange Leiterplatte SIPLACE HS-50 Ausgabe 03/2007 21 1 1 : S tecken Sie die Kabel an die ent sprechenden Anschlußpo sitionen (siehe Graf iken oben und unten). : Sch…
1 Montageanleitung Modifikation Lange Leiterplatte SIPLACE HS-50 Lange Leiterplatte HS-50
Ausgabe 03/2007
20
1.1.3 Steckerbelegungen
: Führen Sie die Kabel durch die Energiekette und die Kabelkanäle zur Platine Steuerung LP-
Transport.
: Isolieren Sie die Einzeladern ca. 3 mm ab.
: Quetschen Sie die Crimpkontakte auf die Einzeladern und überprüfen Sie die Codierung.
: Montieren Sie die Stecker nach der Zuordnung auf den folgenden Fotos an die abisolierten Ka-
belenden.
1
Ansichten von oben (Kabelseite):
Anschluß Ventilansteuerung
Stecker: X12
Kabellänge: 160 cm 1
braun
weiß
frei (keine
Codierung)
Codierung
Anschluß Ventil (Bero), LP-Stopper
Stecker: X11
Kabellänge: 200 cm 1
braun
weiß
Codierung
Lange Leiterplatte HS-50 1 Montageanleitung Modifikation Lange Leiterplatte SIPLACE HS-50
Ausgabe 03/2007
21
1
1
: Stecken Sie die Kabel an die entsprechenden Anschlußpositionen (siehe Grafiken oben und
unten).
: Schließen Sie die Schutzhauben.
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
1

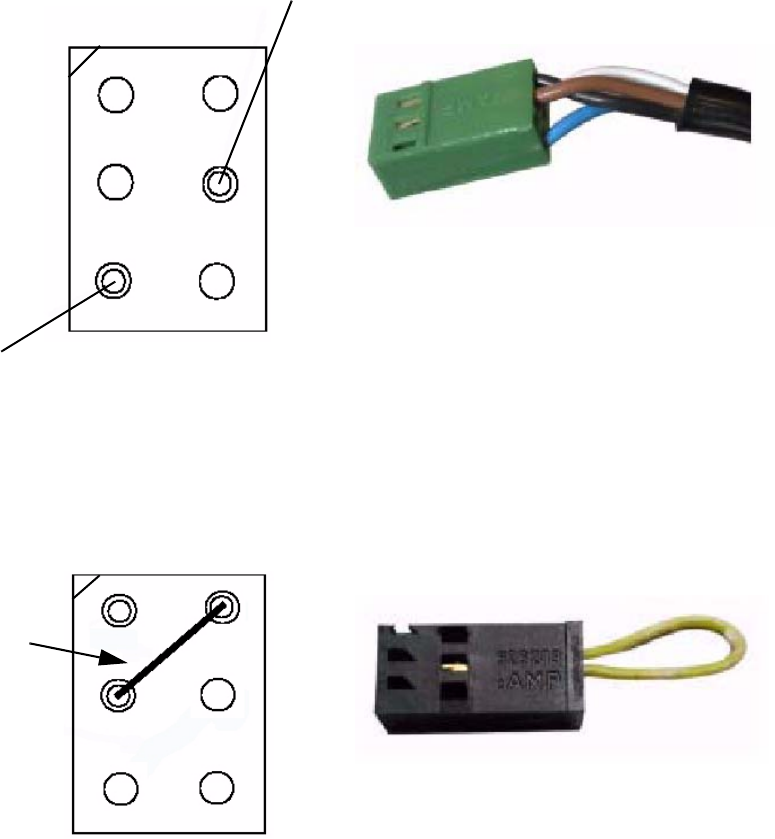

Anschluß Lichtsensor WT4-2P330
Stecker: X16
Kabellänge: 190 cm 1
weiß
Codierung
Codierstecker
Stecker: X19 1
Brücke
braun
schwarz
blau
Codierung
1 Montageanleitung Modifikation Lange Leiterplatte SIPLACE HS-50 Lange Leiterplatte HS-50
Ausgabe 03/2007
22
1.2 Software
1.2.1 SITEST
: Wechseln Sie in den SITEST.
: Wählen Sie "Transport" --> "LP-Transport".
: Ändern Sie den Transportmodus: wählen Sie "lange LP mit Zusatzstopper" und übernehmen
Sie die Auswahl.
: Starten Sie die Stationssoftware.

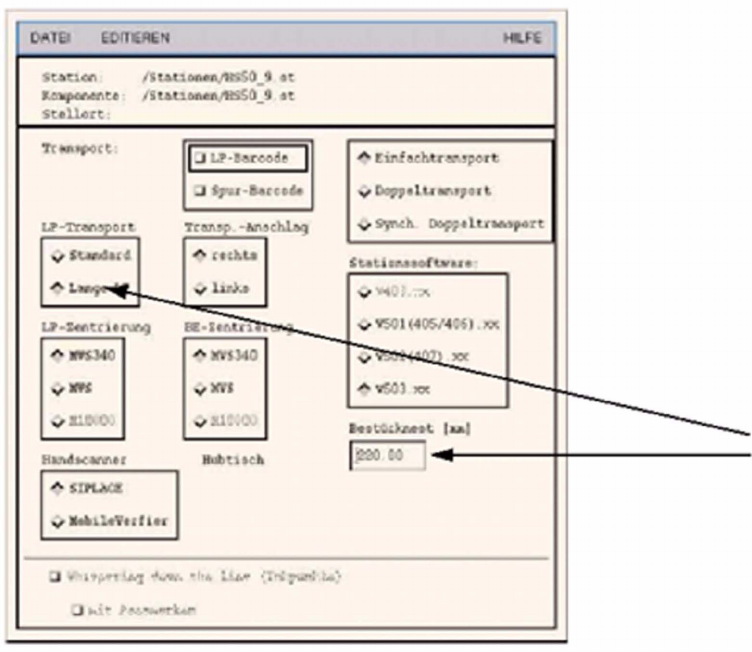

1.2.2 Linienrechner
: Spielen Sie die Optionen mit Hilfe der CD ein.
: Aktivieren Sie in der Stationskonfiguration / am Komponenteneditor bei LP-Transport "lange
LP".
