1 Montageanleitung Modifikation Lange Leiterplatte SIPLACE HS-50 Lange Leiterplatte HS-50 Ausgabe 03/2007 6 1.4 Sicherheit shinweise W ARNUNG Übergeordnet gelten die Sicherheitshin weise im Ka pitel Betriebssicher heit d…
Lange Leiterplatte HS-50 1 Montageanleitung Modifikation Lange Leiterplatte SIPLACE HS-50
Ausgabe 03/2007
5
1 Montageanleitung Modifikation
Lange Leiterplatte SIPLACE HS-50
Die Option ermöglicht das Bestücken von überlangen Leiterplatten in der SIPLACE HS-50.
Dabei wird im Bearbeitungsbereich 1 die vordere Hälfte der LP und im BB 2 die hintere Hälfte be-
stückt. Ermöglicht wird dies durch das Verlegen des Stoppers ins Ausgabeband.
Je nach Länge der LP kann der neue Stopper an verschiedenen Positionen montiert werden.
Der Offset zum Standardstopper wird am Linienrechner in der Stationskonfiguration eingetragen._1
Die minimale Leiterplatten-Breite beträgt 100 mm, auf Position drei 140 mm. 1
1.1 Benötigte Teile
1.1.1 Benötigte Werkzeuge und Verbrauchsmittel
– Satz Inbusschlüssel
– Abisolierzange
– Crimpzange (AMP)
1.1.2 Montagesatz Lange Leiterplatte SIPLACE HS-50 (Art. Nr.: 00119405-01)
- LBO HS-50 (MS) Art.-Nr. 00372363-01 1 Stück
- CD kompl. SIPLACE LROption Lange LP V1.1 Art.-Nr. 00369764-02-01 1 Stück
- Montageanl. Modifikat.Lange LP HS-50,D+E Art.-Nr. 00193431-xx 1 Stück
1.2 Voraussetzungen
Stationssoftware-Version: ab 503.01 1
1.3 Einschränkungen
(siehe Kapitel 5.1.3 der Software-Versionsbeschreibung Version LRU 503.01). 1
– die Funktion kann nur für beide Transportspuren gleichzeitig aktiviert werden, d.h. man kann
bei Doppeltransport nicht in einem Transport eine normale und im anderen eine lange LP fah-
ren.
– wird die Option gesetzt, wird die Option "Whispering down the line" automatisch deaktiviert.
1 Montageanleitung Modifikation Lange Leiterplatte SIPLACE HS-50 Lange Leiterplatte HS-50
Ausgabe 03/2007
6
1.4 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Montage gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.4.1 Definitionen
1
Hinweis 1
1
1
1
Vorsicht 1
Lange Leiterplatte HS-50 1 Montageanleitung Modifikation Lange Leiterplatte SIPLACE HS-50
Ausgabe 03/2007
7
1.5 Hardware
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
1
Beachten Sie dabei die Ausschaltroutine. 1
1
1
1
_
Beachten Sie die EGB-Vorschriften! 1
1
: Öffnen Sie die Schutzhauben auf der Ausgabeseite.
: Bauen Sie den Übersetzungshebel, der bei gehobenem Hubtisch die Leiterplatte klemmt, aus.
: Bauen Sie den Hubtisch aus.
1
Das Kabel des Stopper-Beros ist mit Sekundenkleber fixiert. Achten Sie beim Ablösen darauf, die
Isolierung des Kabels nicht zu verletzen. 1
1

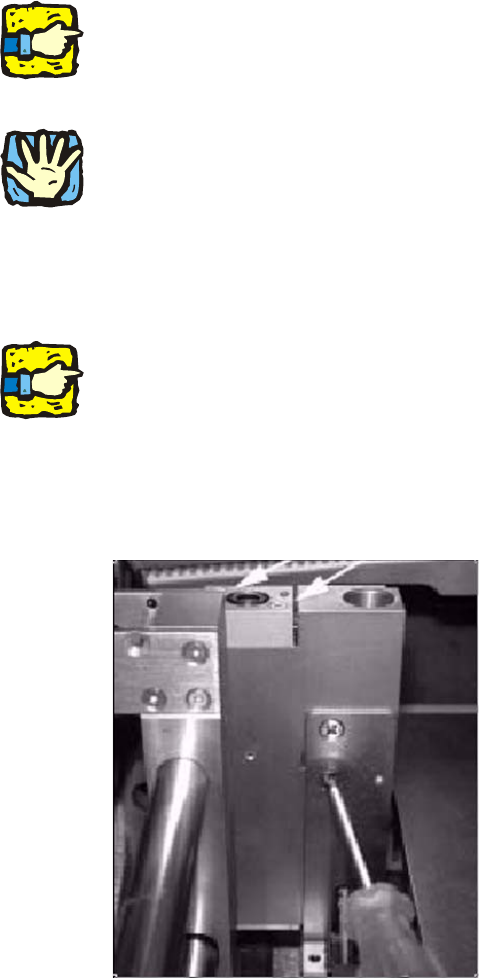

: Lockern Sie die Schraube zur Bero-Befestigung (siehe Bild unten).
: Schrauben Sie das Blech an der Seitenwand des Beros ab.
1
1
: Stecken Sie drei Kabel (2 x Bero, 1 x Ventilanschluß) und einen Pneumatikschlauch ab.
: Klappen Sie die Energiekette als Halterung ab.
