4
3

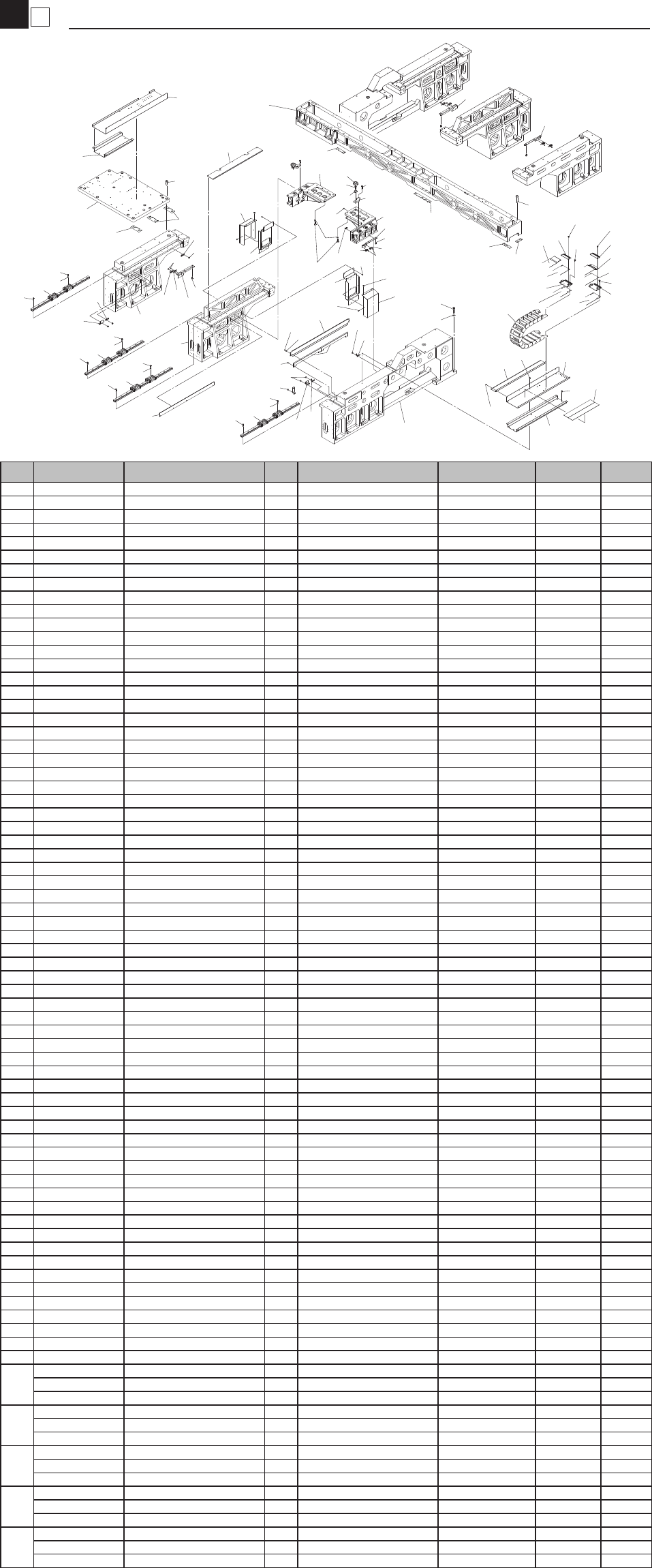

Y-axis (Drive 2)
Moving-axis
KHN-080819
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KHN-M2611-00X FRAME R,Y AXIS 2
2 KHN-M2612-00X FRAME L,Y AXIS 2
3 KHN-M2613-00X FRAME C,Y AXIS 2
4 KHN-M2614-00X JOINT FRAME, Y AXIS 1
5 KHN-M2615-00X SLIDER R,Y AXIS 4
6 KHN-M2616-00X SLIDER L,Y AXIS 4
7 KHN-M22AD-00X GREASE NIPPLE 16
8 KHN-M2617-01X JOINT PLATE,Y AXIS 2
9 KHN-M2635-00X STAY,BOARD 4
10 KHN-M2636-00X COVER,BOARD 4
11 KHN-M2266-00X LOW HEAD C.S. 32
11-1 90990-01J032 BOLT,HEX.SOCKET HEAD 32 (2007/10/29) MD00030 OK
12 KHN-M2655-00X BRACKET,KNOB 8
13 KHN-M2656-00X KNOB 8
14 KHN-M2657-00X WASHER,KNOB 8
15 KHN-M2666-00X PLATE,NUT 8
16 KHN-M2667-A0X CABLE,DUCT 4
17 KHN-M2668-00X BRACKET 1,TAPE 4
18 KHN-M2669-00X BRACKET 2,TAPE 4
19 KHN-M2676-S0X Y-AXIS GUIDE SET 4
20 KHN-M267G-00X COVER C,B.S 8
21 KHN-M267G-10X COVER C,B.S 4
22 KHN-M267J-00X COVER D,B.S. 4
23 KHN-M267K-00X COVER E,B.S. 4
24 KHN-M267M-00X COVER,B.S. 8
25 KHN-M2682-00X DOG,ORIGN 4
26 KHN-M2683-10X DOG,2nd LIMIT 4
27 KHN-M2683-20X DOG,2nd LIMIT 4
28 KHN-M2691-10X BRACKET,SENSOR 1 for A Table
29 KHN-M2691-20X BRACKET,SENSOR 1 for C Table
30 KHN-M2691-30X BRACKET,SENSOR 1 for D Table
31 KHN-M2691-40X BRACKET,SENSOR 1 for B Table
32 KHN-M2694-10X STAY,RAIL 2
33 KHN-M2694-20X STAY,RAIL 2
34 KHN-M2695-10X RAIL,C.DUCT 2
35 KHN-M2695-20X RAIL,C.DUCT 2
36 KV7-M654A-00X SENSOR 1 4 E2S-W22
36-1 KGR-M260A-00X SENSOR,ORG 4 L=1000 (2007/12/6) MD00003 OK
37 KV7-M654E-00X SENSOR 2 4 E2S-W22B
37-1 KGR-M260B-00X SENSOR,OT 4 L=1000 (2007/12/6) MD00003 OK
38 KHN-M2609-00X TAPE,BEAR 8
39 KHN-M260A-00X TAPE 1,Y DUCT 4
40 KHN-M260B-00X TAPE 2,Y DUCT 4
41 KHN-M260C-00X TAPE 3,Y DUCT 4
42 KHN-M2651-00X NYLOCK BOLT (M12X45) 52
43 KHN-M22F5-00X WASHER,SWR05 64
44 KHN-M22F8-00X WASHER,SWR08 64
45 90115-10J025 BOLT,HEX.SOCKET HEAD 26
46 90115-10J050 BOLT,HEX.SOCKET HEAD 26
47 90201-124G9 WASHER,PLAIN 52
48 90990-11J003 SCREW,PAN HEAD W/W 24
49 91317-04006 BOLT HEX.SOCKET HEAD 92 M4X6
50 91317-04008 BOLT HEX.SOCKET HEAD 48 M4X8
50-1 91317-04008 BOLT HEX.SOCKET HEAD 16 M4X8 (2007/9/5) MD80033 OK
51 91317-05006 BOLT HEX.SOCKET HEAD 44 M5X6
52 91317-05010 BOLT HEX.SOCKET HEAD 8 M5X10
53 91317-05012 BOLT HEX.SOCKET HEAD 64 M5X12
54 91317-05016 BOLT HEX.SOCKET HEAD 88 M5X16
55 91317-06020 BOLT HEX.SOCKET HEAD 16 M6X20
56 91317-08025 BOLT HEX.SOCKET HEAD 64 M8X25
57 92907-04200 WASHER PLAIN 32
57-1 92907-03200 WASHER PLAIN 16 (2007/5/23) H010480 OK
58 97022-08025 BOLT HEXAGON 8 M8X25
59 98902-03005 SCREW BINDING HEAD 16
60 98907-03008 SCREW BINDING HEAD 8
61
KHN-M261A-00X SHIM PLATE A 1 t=0.01
KHN-M261A-10X SHIM PLATE A 1 t=0.1
KHN-M261A-20X SHIM PLATE A 1 t=0.2
62
KHN-M261B-00X SHIM PLATE B 1 t=0.01
KHN-M261B-10X SHIM PLATE B 1 t=0.1
KHN-M261B-20X SHIM PLATE B 1 t=0.2
63
KHN-M261C-00X SHIM PLATE C 1 t=0.01
KHN-M261C-10X SHIM PLATE C 1 t=0.1
KHN-M261C-20X SHIM PLATE C 1 t=0.2
64
KHN-M261D-00X SHIM PLATE D 1 t=0.01
KHN-M261D-10X SHIM PLATE D 1 t=0.1
KHN-M261D-20X SHIM PLATE D 1 t=0.2
65
KHN-M261E-00X SHIM PLATE E 1 t=0.01
KHN-M261E-10X SHIM PLATE E 1 t=0.1
KHN-M261E-20X SHIM PLATE E 1 t=0.2
5
3
Y-axis (Frame)
Moving-axis
KHN-080819
1
6
7
2
8
5
16
22
21
8
2
8
7
10
14
9
17
22
18
23
24
13
1
27
6
29
32
28
22
17
31
31
35
30
34
17,22
15
3
17
22
8
34
8
28
28
28
8
16
22
16
22
22
16
22
16
4
5
17
3
22
15
22
17
21
13
23
24
18
9
10
14
29
32
32
32
28
31
31
31
31
31
31
30
35
35
30
34
29
29
35
30
28
33
28
29
32
31
31
35
30
20
26
25
12
19
11
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KHN-M26F1-00X FRAME 1 2
2 KHN-M26F2-00X FRAME 2 2
3 KHN-M26F3-00X FRAME 3 2
4 KHN-M26F4-00X FRAME 4 2
5 KHN-M11EE-00X BRACKET 1,BOARD 2
6 KHN-M263A-A0X FAN 1 ASSY 2
7 KHN-M263B-A0X FAN 2 ASSY 2
8 KHN-M263C-A0X FAN 3 ASSY 6
9 KHN-M2696-00X DUCT 2
10 KHN-M269A-00X BRKT.,TERMINAL BOARD 2
11 KHN-M2699-00X STAY,REGULATOR 1
12 KHN-M2949-00X REGULATOR 1
13 KH2-M7815-00X VALVE 2
13-1 KHN-M2972-30X VALVE, MANIFOLD 3 2 (2007/8/23) MD80029 OK
14 91312-03005 BOLT HEX.SOCKET HEAD 8 M3X5
15 91312-04006 BOLT HEX.SOCKET HEAD 16 M4X6
16 91312-05010 BOLT HEX.SOCKET HEAD 16 M5X10
17 91312-05012 BOLT HEX.SOCKET HEAD 28 M5X12
18 91317-04008 BOLT HEX.SOCKET HEAD 8 M4X8
19 91317-06006 BOLT HEX.SOCKET HEAD 2 M6X6
20 91317-06010 BOLT HEX.SOCKET HEAD 2 M6X10
21 92902-04200 WASHER PLAIN 17
22 92902-05200 WASHER PLAIN 44
23 $KM-11 MUFFLER 2
24 $TL6-01 JOINT 2
25 $TL10-02 JOINT 1
26 $PHW6-02 JOINT 1
27 KHN-M263A-00X BRACKET 1,FAN 1
28 KGA-M4187-00X FAN GUARD 119MM 2
29 91317-04040 BOLT HEX.SOCKET HEAD 4 M4X4
30 91317-05008 BOLT HEX.SOCKET HEAD 2 M5X8
31 92907-04200 WASHER PLAIN 8
32 95307-04600 NUT HEXAGON 4
33 KHN-M263B-00X BRACKET 2,FAN 1
34 KHN-M263C-00X BRACKET 3,FAN 1
35 KHN-M6185-10X FAN MOTOR ASSY 8
6
3
U-axis Assy
Moving-axis
KHN-080819
B,C Table
B,C Table
B,C Table
B,C Table
17
18
16
20
19
21
32
17
18
16
20
19
21
32
8
6
28
33
5
9
9
28
11
41,42,43,44
10
10
24
34
1
29
38
13
14
50
29
27
27
15
35
40
22
28
28
25
4
7
2
3
25
12
25
25
45
26
31
11
A,D Table
49
48
51
47
47
46
29
23
36
30
30
36
22
39
37
22
OLD
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KHN-M2801-00X FRAME U AXIS 1
2 KHN-M2820-00X HOLDER,MOTOR U 1
3 KHN-M2822-00X PLATE,MOTOR 1
4 KHN-M2823-00X HOLDER,BRG. U 1
5 KHN-M2802-00X SLEEVE,BRG. 1
6 KHN-M2803-00X SCREW BALL,U AXIS 1
7 KHN-M2804-00X HOLDER,NUT 1
8 KHN-M2807-00X COVER,BS 1
9 KHN-M2808-00X BOLT,STOPPER 2
9-1 90990-33J025 BOLT,STOPPER 2 (2008/6/18) ME20019 OK
10 KHN-M2877-S0X GUIDE SET,U AXIS 1
11 KG2-M2604-00X SUPPORT UNIT 1
12 KM0-M2220-00X COUPLING, X-AXIS 1
13 KHN-M2805-00X PLATE,DUCT 1
14 KHN-M2806-00X TAPE,DUCT 1
15 KHN-M2821-00X DUCT,CABLE 1
16 KHN-M2829-00X TAPE,OUTSIDE 1
17 KHN-M2830-00X TAPE,INSIDE 1
18 KHN-M2831-00X TAPE,MIDDLE 1
19 KHN-M291C-00X T2 DUCT BRACKET 1 2
20
KHN-M2266-00X LOW HEAD C.S. 8
20-1
90990-01J032 BOLT,HEX.SOCKET HEAD 8 (2007/10/29) MD00030 OK
21 KHN-M291D-00X T2 DUCT BRACKET 2 2
22 KHN-M2826-00X DOG,ORIGIN 1
22-1 KHN-M2826-01X DOG,ORIGIN 1 (2008/7/3) ME60155 NG
23 KHN-M2827-01X DOG,2ND LIMIT 1
23-1 Delete (2008/7/3) ME60155
24 91317-08030 BOLT HEX.SOCKET HEAD 10 M8X30
25 91312-06020 BOLT HEX.SOCKET HEAD 16 M6X20
26 91312-05020 BOLT HEX.SOCKET HEAD 4 M5X20
27 91312-05012 BOLT HEX.SOCKET HEAD 4 M5X12
28 91312-04014 BOLT HEX.SOCKET HEAD 40 M4X14
29 91312-04010 BOLT HEX.SOCKET HEAD 4 M4X10
30 91312-03006 BOLT HEX.SOCKET HEAD 4
30-1 Delete (2008/7/3) ME60155
31 98902-04008 SCREW,BINDING HEAD 4
32 98902-03005 SCREW,BINDING HEAD 4
33 92903-04100 WASHER SPRING 4
34 92907-08200 WASHER PLAIN 10
35 92907-04200 WASHER PLAIN 2
35-1 92902-04200 WASHER PLAIN 2 (2007/9/17) MD70177 OK
35-2 92902-04200 WASHER PLAIN 4 (2008/7/3) ME60155 OK
36 92902-03200 WASHER PLAIN 4
36-1 Delete (2008/7/3) ME60155
37 KHN-M2825-00X BRACKET A,DOG 2 for A,D Table
37-1 Delete (2008/7/3) ME60155
38 KHN-M2828-01X DOG A 1 for A,D Table
39 KHN-M2825-10X BRACKET B,DOG 2 for B,C Table
39-1 Delete (2008/7/3) ME60155
40 KHN-M2828-11X DOG B 1 for B,C Table
41 90K63-611350 AC SERVO MOTOR 1 for A Table
42 90K63-611351 AC SERVO MOTOR 1 for B Table
43 90K63-611352 AC SERVO MOTOR 1 for C Table
44 90K63-611353 AC SERVO MOTOR 1 for D Table
45 99009-10400 CIRCLIP 1
46 KHN-M652A-30X SENSOR,U ORG 1 (2007/12/6) MD00003
47 98902-03008 SCREW BINDING HEAD 2
48 91312-03010 BOLT HEX.SOCKET HEAD 4 M3X10
49 KHN-M9128-00X BRACKET A,SENSOR 2 for A,D Table
50 KHN-M9128-10X BRACKET B,SENSOR 2 for B,C Table
51 KHN-M652B-20X SENSOR,U OT 1 (2007/12/6) MD00003
