7 8 Moving Conveyor B,C-1 Conveyor Unit KHN-080903 25(26) 41 47 50 42 35 40 17 64 5 39 36 36 28 27 48 48 48 49 57 2 3 14 15 16 55 66 63 4 9 13 60 58 59 61 63 63 67 52 65 65 61 68 64 7 6 8 62 1 1 21 60 20 38 37 51 51 44 2…

100%1 / 41
11
49
3
4
29
24
43
27
37
23
64
63
49
50
62
46
52
52
47
14
54
12
54
50
48
55
17
55
20
59
36
56
66
57
30
1
44
13
51
51
38
57
11
60
58
67
15
64
42
42
16
41
40
41
35
35
55
61
61
32
31
33
34
22
63
4
49
49
2
21
58
57
25
26
60
39
10
53
60
49
18
5
54
54
6
7
9
8
45
59
57
19
65
28
43
58
10
53
64
6
8

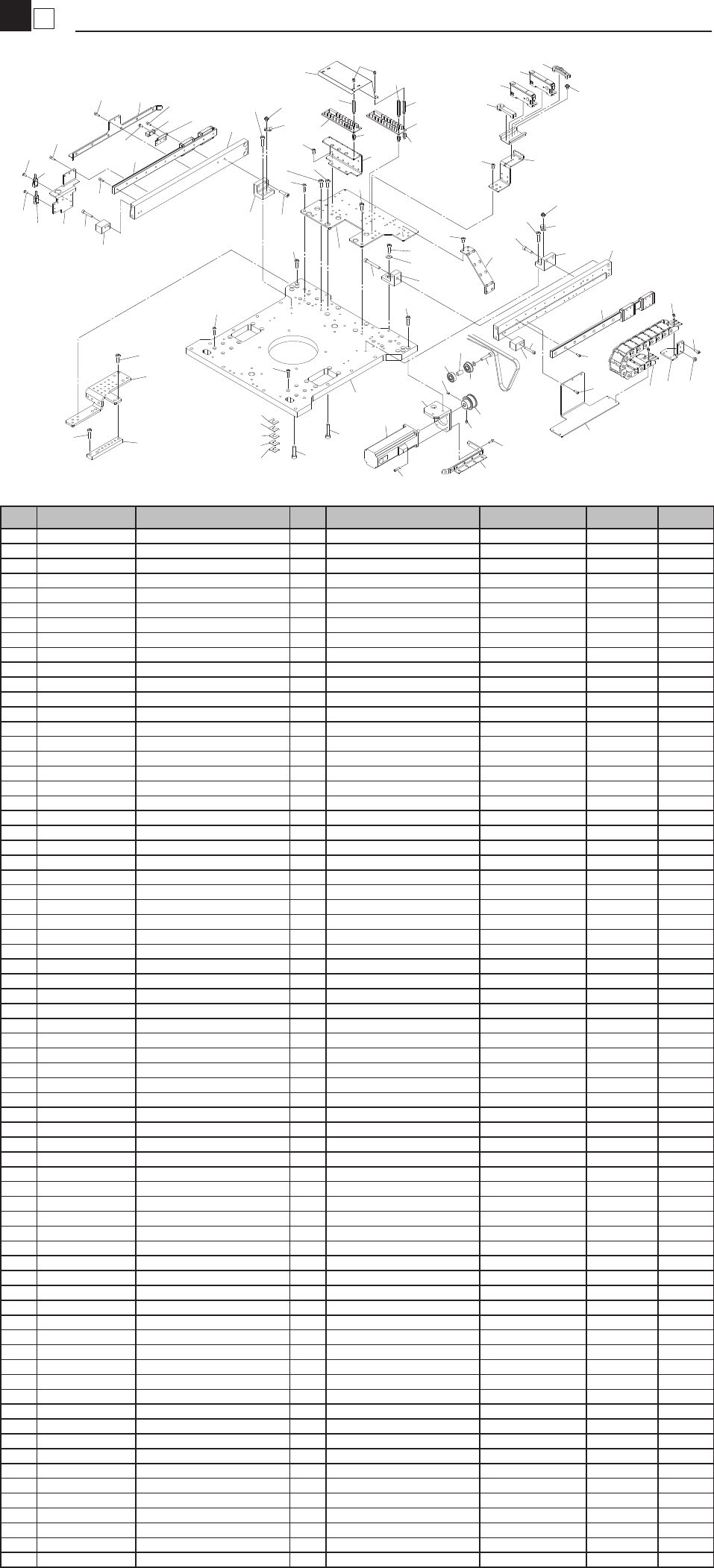

Moving Conveyor A,D-2
Conveyor Unit
KHN-080903
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KHN-M9101-00X PLATE,BASE 1
2 KHN-M9102-00X FRAME R,SIDE 1
3 KHN-M9102-10X FRAME L,SIDE 1
4 KHN-M9103-00X BRACKET,SIDE 2
5 KHN-M9107-S1X SHIM 10 t0.01
6 KHN-M9107-S2X SHIM 2 t0.02
7 KHN-M9107-S3X SHIM 2 t0.03
8 KHN-M9107-S4X SHIM 2 t0.04
9 KHN-M9107-S5X SHIM 2 t0.05
10 KHN-M9132-00X STOPPER,W AXIS 2
11 KHN-M916R-00X LINEAR GUIDE 2
12 KHN-M9111-00X TENSIONER 1 1
13 KHN-M9124-00X BAR,BRACKET 1
14 KHN-M9126-00X BRACKET,EL. 1
15 KHN-M9143-00X BRKT.,W AXIS SENSOR 1
16 KHN-M9144-00X STAY,EL. 1
17 KHN-M9145-00X STAY 2,EL. 1
18 KHN-M9136-00X DUCT,CABLE 1
19 KHN-M9138-00X STAY,DUCT 1
20 KHN-M9148-00X BRACKET 4,HARNESS 1
21 KHN-M9149-00X BRACKET 5,HARNESS 1
22 KHN-M9171-00X COVER,EL. 1
23 90K55-41273W AC SERVO MOTOR 1
24 KV7-M9149-00X COLLAR,BRG. 1
24-1 90990-41J057 COLLAR 1 (2008/4/17) ME20197 OK
25 KHN-M652A-30X SENSOR,U ORG 1 Origin
26 KHN-M652B-20X SENSOR,U OT 1 2nd Limit
27 KG7-M9113-01X PULLEY 3 1
28 90933-02J608 BEARING 1
29 90933-03J608 BEARING 1
30 KHN-M9137-00X BRACKET A,W DUCT 1
31 KHN-M652D-20X SENSOR,MASTER ASSY 1
32 KHN-M652E-10X SENSOR,TWIN ASSY 1
33 KHM-M641F-00X STOPPER,DIN RAIL 1
34 K46-M641F-00X PARTS, 1-3 1
35 KHL-M4554-00X TERMINAL BOARD ASSY 2
36 KHN-M9147-00X BRACKET 3A,HARNESS 1
37 KHN-M9112-00X BRACKET B,W MOTOR 1
38 KHN-M9125-00X BRACKET B,DUCT 1
39 KHN-M9128-10X BRACKET B,SENSOR 1
40 90563-03J400 SPACER 2
41 90563-03J300 SPACER 6
42 90563-03J100 SPACER 8
43 92A08-04306 SCREW,SET 2
44 91312-06030 BOLT HEX.SOCKET HEAD 10 M6X30
45 91312-06025 BOLT HEX.SOCKET HEAD 4 M6X25
46 91312-06020 BOLT HEX.SOCKET HEAD 4 M6X20
47 91312-05040 BOLT HEX.SOCKET HEAD 1 M5X40
47-1 91312-05035 BOLT HEX.SOCKET HEAD 1 M5X35 (2008/6/4) ME60024 OK
48 91312-05025 BOLT HEX.SOCKET HEAD 1 M5X25
49 91312-05020 BOLT HEX.SOCKET HEAD 10 M5X20
50 91312-05018 BOLT HEX.SOCKET HEAD 3 M5X18
51 91312-05016 BOLT HEX.SOCKET HEAD 6 M5X16
52 91312-05014 BOLT HEX.SOCKET HEAD 7 M5X14
53 91312-04025 BOLT HEX.SOCKET HEAD 4 M4X25
54 91312-04016 BOLT HEX.SOCKET HEAD 16 M4X16
55 91312-04008 BOLT HEX.SOCKET HEAD 10 M4X8
56 91312-03012 BOLT HEX.SOCKET HEAD 4 M3X12
57 91312-03010 BOLT HEX.SOCKET HEAD 11 M3X10
58 91312-03008 BOLT HEX.SOCKET HEAD 24 M3X8
59 98702-03006 SCREW,FLAT HEAD 4
60 98902-03008 SCREW,BINDING HEAD 3
61 98902-03006 SCREW,BINDING HEAD 6
62 92902-05200 WASHER,PLAIN 1
63 $NK-2N NYLON CLIP 2
64 90990-11J003 SCREW PAN HEAD W/W 6
65 92902-05600 WASHER,PLAIN 1
66 91312-04010 SCREW,BINDING HEAD 2
67 KHN-M652A-40X SENSOR,W ORG 1
7
8
Moving Conveyor B,C-1
Conveyor Unit
KHN-080903
25(26)
41
47
50
42
35
40
17
64
5
39
36
36
28
27
48
48
48
49
57
2
3
14
15
16
55
66
63
4
9
13
60
58
59
61
63
63
67
52
65
65
61
68
64
7
6
8
62
11
21
60
20
38
37
51
51
44
24
43
48
45
49
48
61
31
31
32
32
34
34
30
30
33
33
29
29
61
61
56
56
48
48
53
54
65
22
23
19
69
65
65
54
58
59
61
18
12
9
60
60
10
17
64
5
1
3
4
14
55
16
63
55
48
48
57
66
15
62
61
46
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KHN-M9104-00X HOLDER R,BRG. 1
2 KHN-M9104-10X HOLDER L,BRG. 1
3 KHN-M9105-00X PLATE,BRG. 2
4 KHN-M9106-00X COLLAR 2
5 KHN-M9A00-00X BALL SCREW W 2
6 KHN-M9110-00X FRAME R 1
7 KHN-M9139-00X STAY 1,FIBER 1
8 KHN-M9114-20X PLATE R 1
9 KHN-M9131-00X BOLT,STOPPER 2
9-1 90990-33J024 BOLT,STOPPER 2 (2008/6/18) ME20019 OK
10 KHN-M915B-00X SLIDER R 1
11 KHN-M915B-10X SLIDER L 1
12 KHN-M915C-00X STAND R 1
13 KHN-M915C-10X STAND L 1
14 90933-01J000 BEARING 2
15 KH2-M9105-11X PULLEY,MOTOR:P30-3GT 2
16 KV1-M9137-00X WASHER,M4 13D 2T 2
16-1 90990-28J070 WASHER,PLAIN 2 (2007/12/18) MDX0125 OK
17 KH2-M9121-00X BEARING 2
18 KW8-M9192-11X BELT 2,PULLEY 1
19 KHN-M9130-00X BRACKET,PU SENSOR 1
20 KHN-M9127-00X DOG,W AXIS 1
21 KHN-M9175-00X DOG R,CLAMP 1
22 KHN-M652F-10X SENSOR,PU UPPER 1
23 KHN-M652F-20X SENSOR,PU LOWER 1
24 KHN-M9107-00X FRAME F 2
25 KHN-M9114-00X GUIDE,PCB 1 for B,D Table (L>R)
26 KHN-M9114-10X GUIDE,PCB 1 for B,D Table (R>L)
27 KHN-M91A1-00X COLLAR 4
28 KHN-M91A2-00X BOLT 4
29 KHN-M91A3-00X LOOK COLLAR 2
30 KHN-M91A4-00X BUSH 2
31 KHN-M91A5-00X PIN BLOCK A 2
32 KHN-M91A6-00X PIN BLOCK B 2
33 KHN-M91A7-00X PIN 2
34 KHN-M91A8-00X SLIDE PIN 2
35 KHN-M91A9-00X CLAMP ARM 1
36 KHN-M91AA-00X ARM 2
37 KHN-M91AB-00X CLAMP LEVER 1
38 KHN-M91AC-00X CLAMP LEVER AXIS 1
39 KHN-M91AD-00X HINGE PIN 2 2
40 KHN-M91AE-00X HINGE PIN 1 1
41 KHN-M91AF-00X CLAMP BLOCK 1
41-1 KHN-M91AF-01X CLAMP BLOCK 1 (2007/9/20) MD70111 OK
42 KHN-M91AG-00X CLAMP SCREW 2
43 KHN-M652K-10X SENSOR, PCB FLAP 1
44 KHN-M91AJ-00X BRKT. SENSOR 1
45 KHN-M91AK-00X BRKT. HNS. 1
46 90152-03J030 SCREW,SET 1
47 90440-01J030 CIRCLIP 3
48 91312-03006 BOLT HEX.SOCKET HEAD 19 M3X6
49 92902-03200 WASHER,PLAIN 5
50 95302-03700 NUT,HEXAGON 2
51 98902-03006 SCREW,BINDING HEAD 4
52 KHN-M915D-10X STAY 2B,FIBER 1
53 KHN-M9174-10X DOG B,CLAMP 1
54 KHN-M91C0-00X CLAMP ASSY 1
55 92A08-04306 SCREW,SET 4
56 91312-06022 BOLT HEX.SOCKET HEAD 4 M6X22
57 91312-06018 BOLT HEX.SOCKET HEAD 4 M6X18
58 91312-04035 BOLT HEX.SOCKET HEAD 2 M4X35
59 91312-04020 BOLT HEX.SOCKET HEAD 4 M4X20
60 91312-04018 BOLT HEX.SOCKET HEAD 16 M4X18
61 91312-04016 BOLT HEX.SOCKET HEAD 18 M4X16
62 91312-04014 BOLT HEX.SOCKET HEAD 4 M4X14
63 91312-04010 BOLT HEX.SOCKET HEAD 6 M4X10
64 91312-04008 BOLT HEX.SOCKET HEAD 6 M4X8
65 91312-03008 BOLT HEX.SOCKET HEAD 8 M3X8
66 98902-04010 SCREW,BINDING HEAD 10
67 92902-04200 WASHER,PLAIN 1
68 KHN-M652M-10X SENSOR, PCB CLAMP MOV. 1
69 KHN-M652M-20X SENSOR, PCB CLAMP FIX. 1
60
60
63
63
25
40
56
10
54
39
5
1
23
38
24
27
10
56
11
2
52
52
20
53
67
12
58
58
33
31
32
45
35
35
44
43
64
16
45
66
34
66
17
65
4
62
37
46
6
8
48
47
59
42
60
46
28
29
51
19
18
41 36
58
60
13
52
7
9
58
26
21
3
4
52
52
66
65
61
68
15
11
57
51
54
58
44
22
49
52
55
53
50
14
57
63
8
8
Moving Conveyor B,C-2
Conveyor Unit
KHN-080903
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KHN-M9101-00X PLATE,BASE 1
2 KHN-M9102-00X FRAME R,SIDE 1
3 KHN-M9102-10X FRAME L,SIDE 1
4 KHN-M9103-00X BRACKET,SIDE 2
5 KHN-M9107-S1X SHIM 10 t0.01
6 KHN-M9107-S2X SHIM 2 t0.02
7 KHN-M9107-S3X SHIM 2 t0.03
8 KHN-M9107-S4X SHIM 2 t0.04
9 KHN-M9107-S5X SHIM 2 t0.05
10 KHN-M9132-00X STOPPER,W AXIS 2
11 KHN-M916R-00X LINEAR GUIDE 2
12 KHN-M9111-00X TENSIONER 1 1
13 KHN-M9124-00X BAR,BRACKET 1
14 KHN-M9126-00X BRACKET,EL. 1
15 KHN-M9143-00X BRKT.,W AXIS SENSOR 1
16 KHN-M9144-00X STAY,EL. 1
17 KHN-M9145-00X STAY 2,EL. 1
18 KHN-M9136-00X DUCT,CABLE 1
19 KHN-M9138-00X STAY,DUCT 1
20 KHN-M9148-00X BRACKET 4,HARNESS 1
21 KHN-M9149-00X BRACKET 5,HARNESS 1
22 KHN-M9171-00X COVER,EL. 1
23 90K55-41273W AC SERVO MOTOR 1
24 KG7-M9113-01X PULLEY 3 1
25 KHN-M652A-30X SENSOR,U ORG 1
26 KHN-M652B-20X SENSOR,U OT 1
27 KV7-M9149-00X COLLAR,BRG. 1
27-1 90990-41J057 COLLAR 1 (2008/4/17) ME20197 OK
28 90933-02J608 BEARING 1
29 90933-03J608 BEARING 1
30
31 KHN-M652D-20X SENSOR,MASTER ASSY 1
32 KHN-M652E-10X SENSOR,TWIN ASSY 1
33 KHM-M641F-00X STOPPER,DIN RAIL 1
34 K46-M641F-00X PARTS, 1-3 1
35 KHL-M4554-00X TERMINAL BOARD ASSY 2
36 98902-04006 SCREW,BINDING HEAD 2
37 91312-04010 SCREW,BINDING HEAD 2
38 KHN-M9112-10X BRACKET B,W MOTOR 1
39 KHN-M9125-10X BRACKET B,DUCT 1
40 KHN-M9128-10X BRACKET B,SENSOR 1
41 KHN-M9137-10X BRACKET B,W DUCT 1
42 KHN-M9147-10X BRACKET 3B,HARNESS 1
43 90563-03J400 SPACER 2
44 90563-03J300 SPACER 6
45 90563-03J100 SPACER 8
46 92A08-04306 SCREW,SET 2
47 91312-06030 BOLT HEX.SOCKET HEAD 10 M6X30
48 91312-06025 BOLT HEX.SOCKET HEAD 4 M6X25
49 91312-06020 BOLT HEX.SOCKET HEAD 4 M6X20
50 91312-05040 BOLT HEX.SOCKET HEAD 1 M5X40
50-1 91312-05035 BOLT HEX.SOCKET HEAD 1 M5X35 (2008/6/4) ME60024 OK
51 91312-05025 BOLT HEX.SOCKET HEAD 1 M5X25
52 91312-05020 BOLT HEX.SOCKET HEAD 10 M5X20
53 91312-05018 BOLT HEX.SOCKET HEAD 3 M5X18
54 91312-05016 BOLT HEX.SOCKET HEAD 6 M5X16
55 91312-05014 BOLT HEX.SOCKET HEAD 7 M5X14
56 91312-04025 BOLT HEX.SOCKET HEAD 4 M4X25
57 91312-04016 BOLT HEX.SOCKET HEAD 16 M4X16
58 91312-04008 BOLT HEX.SOCKET HEAD 9 M4X8
59 91312-03012 BOLT HEX.SOCKET HEAD 4 M3X12
60 91312-03010 BOLT HEX.SOCKET HEAD 11 M3X10
61 91312-03008 BOLT HEX.SOCKET HEAD 24 M3X8
62 98702-03006 SCREW,FLAT HEAD 4
63 98902-03008 SCREW,BINDING HEAD 3
64 98902-03006 SCREW,BINDING HEAD 6
65 $NK-2N NYLON CLIP 2
66 90990-11J003 SCREW PAN HEAD W/W 6
67 92902-05200 WASHER,PLAIN 1
68 KHN-M652A-40X SENSOR,W ORG 1
