00195721-0102_UM_X-Serie_SR605_DE - 第115页
Betriebsanleitung SIPLACE X-Serie 3 Tech nische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.3 Abmessungen und Gewicht 115 3.3.4.2 Rangierabst and des BE-W agens am X3-Automaten 3 3 Abb. 3.3 - 6 …
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.3 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
114
3.3.4 Rangierabstand des BE-Wagens
3.3.4.1 Rangierabstand des BE-Wagens am X4-Automaten
3
3
Abb. 3.3 - 5 Rangierabstand des BE-Wagens am X4-Automaten
Der Rangierabstand R des BE-Wagens am X4-Automaten beträgt:
– 750 mm bei nach unten geklappten Griffen
– 1050 mm bei nach oben geklappten Griffen
3
3
3
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.3 Abmessungen und Gewicht
115
3.3.4.2 Rangierabstand des BE-Wagens am X3-Automaten
3
3
Abb. 3.3 - 6 Rangierabstand des BE-Wagens am X3-Automaten
Der Rangierabstand R des BE-Wagens am X3-Automaten beträgt
– an den Stellplätzen 1, 3 und 4
750 mm bei nach unten geklappten Griffen bzw.
1050 mm bei nach oben geklappten Griffen,
– an Stellplatz 2
600 mm bei nach unten geklappten Griffen bzw.
900 mm bei nach oben geklappten Griffen.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.3 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
116
3.3.4.3 Rangierabstand des BE-Wagens am X2-Automaten
3
3

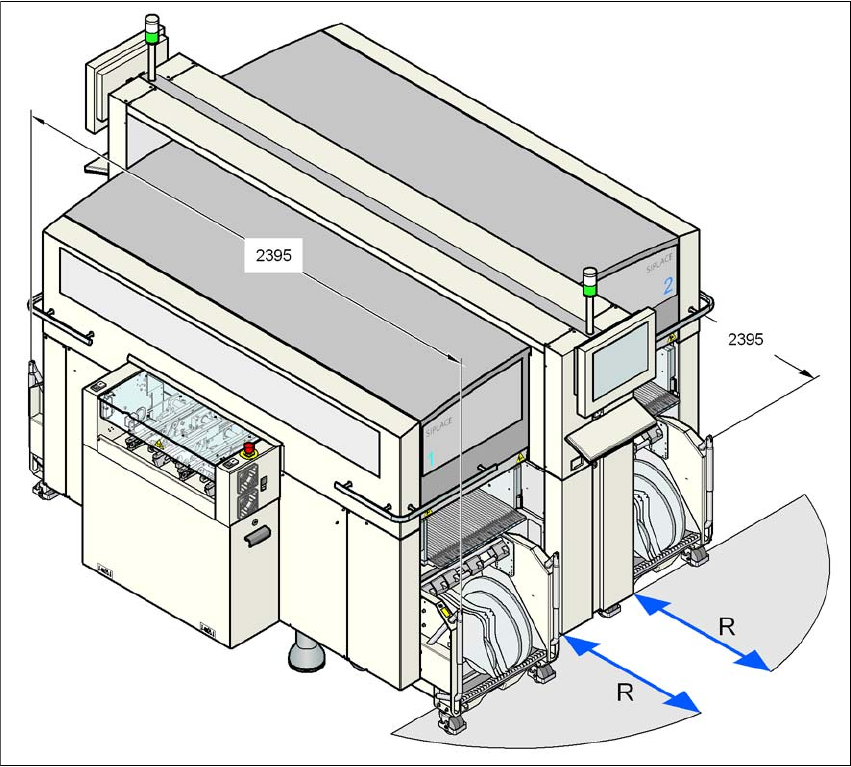

Abb. 3.3 - 7 Rangierabstand des BE-Wagens am X2-Automaten
Der Rangierabstand R des BE-Wagens am X2-Automaten beträgt:
– an den Stellplätzen 2 und 4
600 mm bei nach unten geklappten Griffen bzw.
900 mm bei nach oben geklappten Griffen
– an den Stellplätzen 1 und 3
750 mm bei nach unten geklappten Griffen bzw.
1050 mm bei nach oben geklappten Griffen.
