Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.5 Bestückkopf
129
3.5.3 6-Segment Collect&Place Kopf für High Speed IC Bestückung
3

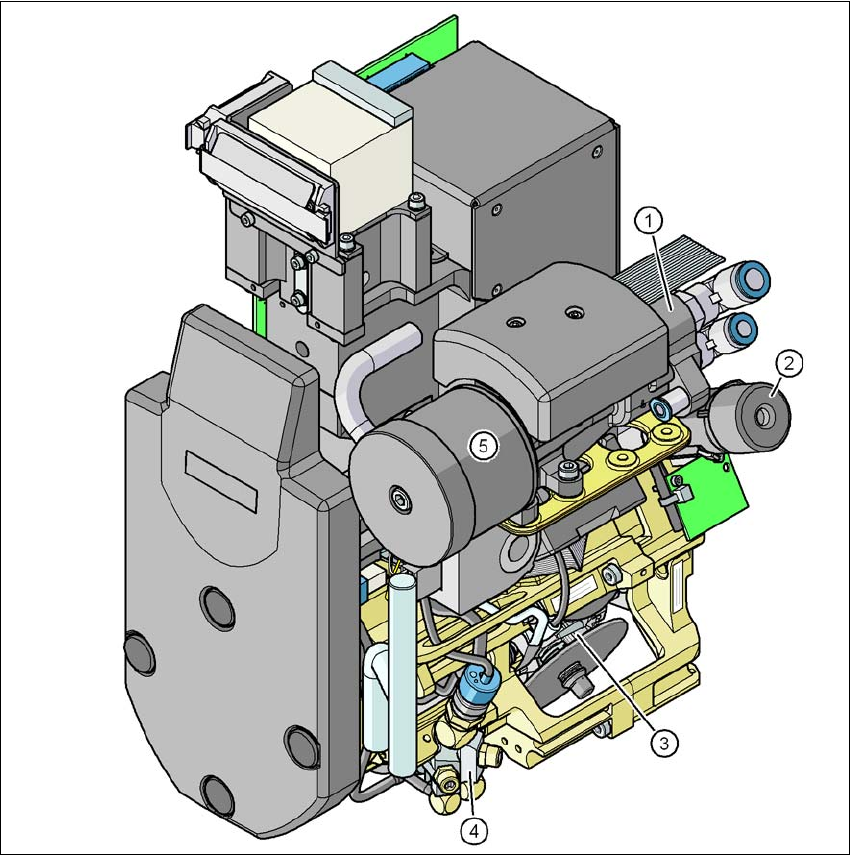

Abb. 3.5 - 5 6-Segment Collect&Place Kopf - Funktionsgruppen Teil 1
(1) Vakuumerzeuger
(2) Drehstation - DP-Achse
(3) Stern mit 6 Pinolen - Stern-Achse
(4) Blasluftventil
(5) Schalldämpfer
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
130
3

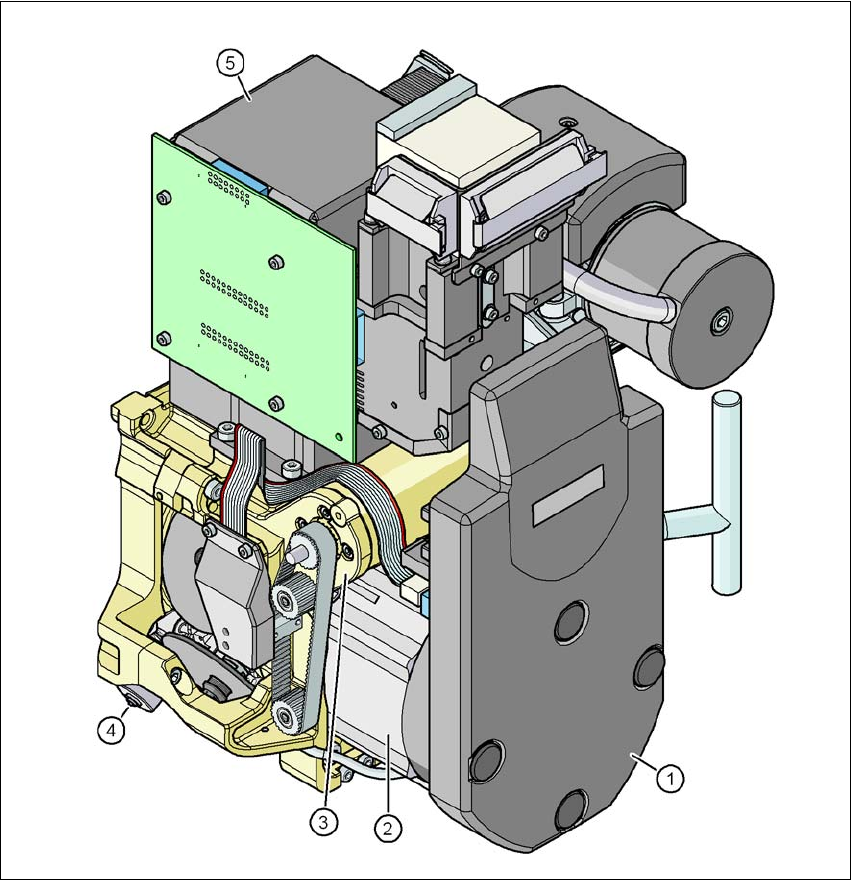

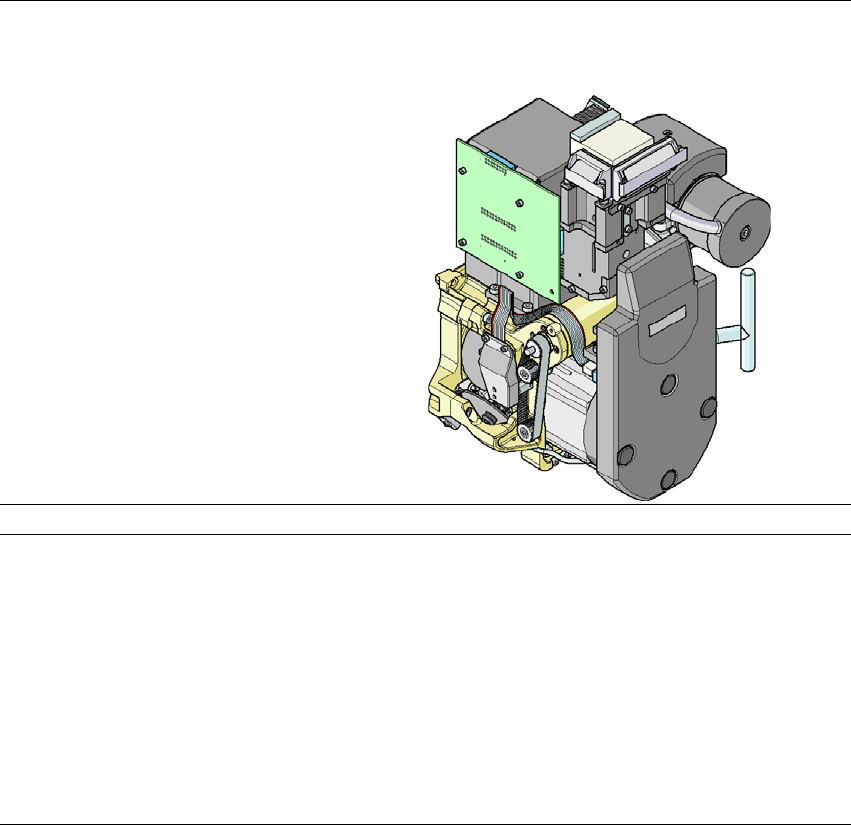

Abb. 3.5 - 6 6-Segment Collect&Place Kopf - Funktionsgruppen Teil 2
3
(1) Zwischenverteilerplatine, unter der Abdeckung
(2) Sternantrieb - DR-Motor
(3) Z-Achsenmotor
(4) Ventilstellantrieb
(5) BE-Kamera C&P, Typ 29, 27 x 27, digital
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.5 Bestückkopf
131
3.5.3.1 Beschreibung
Der 6-Segment Collect&Place Kopf arbeitet ebenfalls nach dem Collect&Place Prinzip. Mit der
hoch auflösenden digitalen BE-Kamera bestückt der 6-Segment Collect&Place Kopf Bauele-
mente mit einer Kantenlänge von bis zu 27 mm nicht nur genau, sondern auch sehr schnell. Sein
Einsatz empfiehlt sich daher bei größeren Anteilen von IC in den zu fertigenden Produkten. Ge-
rade im Hauptanwendungsbereich von PLCC 44 bis zu QFP 208 führt er zu einer erheblichen
Leistungssteigerung.
3.5.3.2 Technische Daten
3
6-Segment Collect&Place Kopf mit hoch auflösender BE-
Kamera, Typ 29, 27 x 27, digital
(siehe Abschnitt 3.8.5, Seite 159)
BE-Spektrum
a
0201 bis 27 x 27 mm²
BE-Spezifikation
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
8,5 mm
0,3 mm
0,15 mm
0,25 mm für BE < 18 x 18 mm²
0,35 mm für BE ≥ 18 x 18 mm²
0,14 mm für BE < 18 x 18 mm²
0,2 mm für BE ≥ 18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
