3 Technische Daten des Automaten Betrieb sanleitung SIPLACE X-Serie 3.6 Portalsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 142 Die Y-Achse besteht im W esentlichen aus folge nden Hauptbaugrupp en: – Y -Linear-M…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.6 Portalsystem
141
3.6.4 Aufbau der Y-Achse
3

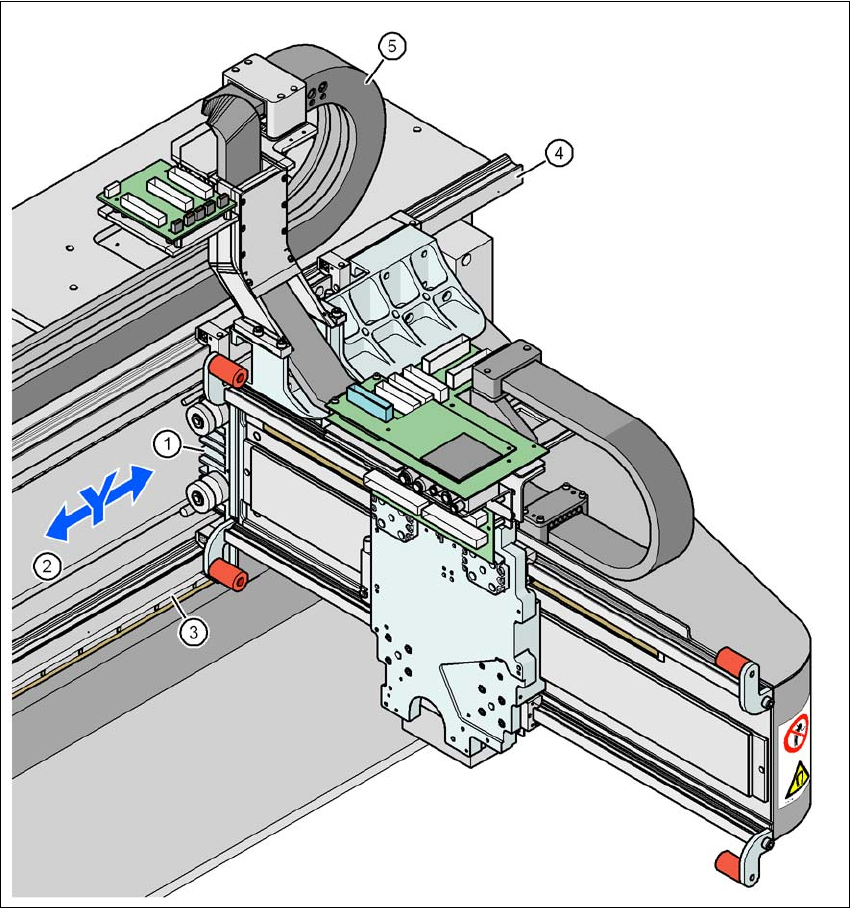

Abb. 3.6 - 5 Aufbau der Y-Achse
(1) Y-Linearmotor (Primärteil)
(2) Permanentmagnet (Sekundärteil des Y-Linear-Motors)
(3) Lineares Wegmesssystem
(4) Führungssystem
(5) Kabelschlepp
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.6 Portalsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
142
Die Y-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
– Y-Linear-Motor (Primärteil) (1)
– Permanentmagnet (Sekundärteil des Y-Linear-Motors) (2)
– Lineares Wegmesssystem (3)
– Führungssystem (4)
– Kabelschlepp (5)
Die Y-Achse wird von einem Linearmotor angetrieben. Der Sekundärteil des Antriebs besteht aus
Permanentmagneten und ist am Maschinenständer montiert. Der Primärteil ist mit dem Portal ver-
schraubt.
3.6.5 Technische Daten der Y-Achse
3
Antrieb direkt, Linearmotor
Max. Geschwindigkeit 2,5 m/s
Verfahrweg 1430 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 1850 mm
Auflösung 1 μm
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 LP-Transportsystem
143
3.7 LP-Transportsystem
Standardmäßig ist der Automat mit dem LP-Einfachtransport ausgestattet. Der LP-Doppeltrans-
port ist als Option ab Werk lieferbar (siehe Abschnitt 3.7.6, Seite 150). Je nach Erfordernis können
Sie die linke oder rechte Seite des LP-Transports als feste Transportseite wählen.
Die Transportbänder werden von Gleichstrommotoren angetrieben. Für jeden Bearbeitungsbe-
reich gibt es einen Hubtisch zum Klemmen der Leiterplatten. Die Breite des LP-Transports lässt
sich entweder mit der Bedienoberfläche einstellen oder im Bestückprogramm vorgeben.
3.7.1 Aufbau
3.7.1.1 Aufbau des LP-Einfachtransports
3

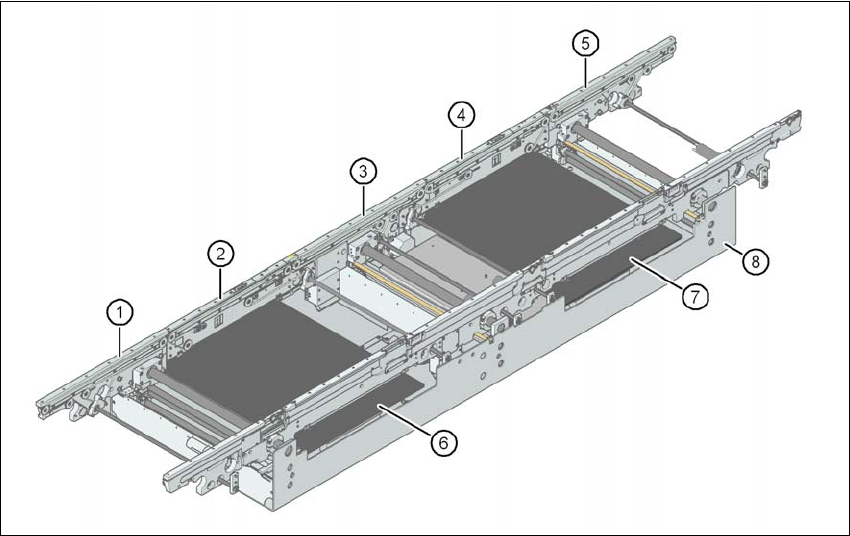

Abb. 3.7 - 1 Aufbau des LP-Einfachtransports
(1) Eingabetransport (2) Bearbeitungstransport 1
(3) Zwischentransport (4) Bearbeitungstransport 2
(5) Ausgabetransport (6) Hubtisch 1
(7) Hubtisch 2 (8) Montagewanne
