3 Technische Daten des Automaten Betrieb sanleitung SIPLACE X-Serie 3.7 LP-Transportsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 148 Der Bestückinhalt für T ransportspur 1 und 2 muss über zwei Einzel schaltunge…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 LP-Transportsystem
147
volle Transportzeit eingespart, was speziell bei Leiterplatten mit geringer Taktzeit zu einer erheb-
lichen Leistungssteigerung führt.
Ist die Maschine mit Auftragsdaten (Nutzen, Rüstung) versorgt, werden zu jedem Zeitpunkt des
Bestückbetriebs die auf den Eingabebändern anstehenden Leiterplatten in das jeweilige Bearbei-
tungsband transportiert (bei freiem Bearbeitungsband). Der Bestückablauf startet, sobald eine LP
in das jeweilige Bearbeitungsband transportiert wurde. Die Leiterplatten werden nacheinander
bestückt.
Wird der Bestückablauf unterbrochen, so wird die Transportschnittstelle gesperrt und die Leiter-
platten, die zu diesem Zeitpunkt in den Bearbeitungsbändern liegen, werden fertigbestückt.
Die Transportschnittstelle wird für beide Transportspuren gleichzeitig gesperrt bzw. freigegeben.
3

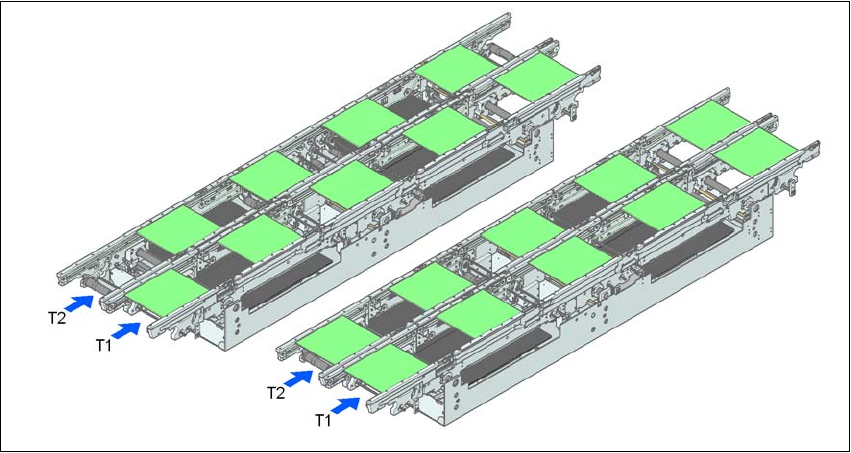

Abb. 3.7 - 4 Transportarten
3.7.3.7 Transportart synchron
Beschreibung 3
Im synchronen Betrieb werden zwei Leiterplatten gleicher Größe gleichzeitig in die Bestückposi-
tion gebracht. Sie müssen als gemeinsamer Nutzen bearbeitet werden.
Damit wird die Bearbeitung von Ober- und Unterseite einer Leiterplatte in einer Linie ermöglicht.
Die Zeit, die für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten
gleichzeitig transportiert werden. Zudem wird eine bessere Auslastung der Pipettenkonfiguration
erzielt.
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind
unabhängig voneinander, werden aber synchron angesteuert) auf den Transportstrecken bewegt.
Transportart synchronTransportart asynchron
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.7 LP-Transportsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
148
Der Bestückinhalt für Transportspur 1 und 2 muss über zwei Einzelschaltungen in einem Nutzen
organisiert werden. (Siehe Betriebsanleitung SIPLACE Pro).
Ist nur eine Transportspur (bzw. Mittenband) beim Start des Bestückablaufs belegt, wird die Ein-
zelschaltung dieser Transportstrecke als "nicht zu bestücken" identifiziert.
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe"
(Whispering Down The Line) deaktiviert. Der LP-Barcode-Betrieb wird in diesem Modus nicht un-
terstützt. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
3.7.4 Steuerung und Breitenverstellung
3.7.4.1 Steuerung mit dem Einzelfunktionenmenü
Informationen zur Steuerung des LP-Transportsystems und zum Einzelfunktionenmenü finden
Sie in der Online-Hilfe.
3.7.4.2 Automatische Breitenverstellung
Die Transportbänder werden nach Erhalt des Kommandos auf die Sollbreite eingestellt. Beim
Doppeltransport sind unterschiedliche Breiten möglich.
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
3.7.5 Technische Daten
3.7.5.1 Technische Daten des LP-Einfachtransports
3
Feste Transportseite Rechts oder links
Leiterplattenformate
Maximale Abmessungen (Länge x Breite)
a
Standard (Länge x Breite)
Konfiguration "Breite LP"
Konfiguration "Transportbreite 21" "
Option "Lange LP"
b
Option "Lange LP" und Konfiguration "Breite LP"
685 x 610 mm²
50 x 50 mm² bis 450 x 460 mm²
c
50 x 50 mm² bis 450 x 508 mm²
c
50 x 50 mm² bis 450 x 533 mm²
c
50 x 80 mm² bis 610 x 460 mm²
c
50 x 80 mm² bis 610 x 508 mm²
c
Leiterplattendicke
Standard 0,3 mm bis 4,5 mm ± 0,2 mm
(stärkere LP auf Anfrage)
Leiterplattenwölbung siehe Abschnitt 3.7.7, Seite 151
LP-Gewicht max. 3 kg
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 LP-Transportsystem
149
3.7.5.2 Technische Daten des flexiblen Doppeltransports
3
Freiraum auf LP-Unterseite
Standard
Option
25 mm ± 0,2 mm
max. 40 mm ± 0,2 mm
BE-freier Führungsrand 3 mm
LP-Wechselzeit < 2,5 s
LP-Positioniergenauigkeit ± 0,5 mm
LP-Transporthöhe 830 mm ± 15 mm (Standard)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Option)
950 mm ± 15 mm (Option SMEMA)
Typ der Schnittstelle SMEMA / Siemens
Schlechtmarkenerkennung Standard
Automatische Breitenverstellung Standard
a) Option "Lange LP", Konfiguration "Breite LP" und kundenspezifische Anpassungen
b) Siehe Option "Lange LP", Abschnitt 6.12, Seite 443
c) Achten Sie bei LP-Breiten > 450 mm darauf, dass auch die Peripheriemodule diese LP-Breiten verarbeiten
können.
Feste Transportseite Rechts oder links
Leiterplattenformate
Flexibler Doppeltransport
Maximale Abmessungen (Länge x Breite)
Standard (Länge x Breite)
Konfiguration "Breite LP"
Option "Lange LP"
a
Option "Lange LP" und Konfiguration "Breite LP"
Doppeltransport im Modus "Einfachtransport"
Maximale Abmessungen (Länge x Breite)
Standard (Länge x Breite)
Konfiguration "Breite LP"
Option "Lange LP"
Option "Lange LP" und Konfiguration "Breite LP"
610 x 250 mm²
50 x 50 mm² bis 450 x 216 mm²
50 x 50 mm² bis 450 x 250 mm²
50 x 80 mm² bis 610 x 216 mm²
50 x 80 mm² bis 610 x 250 mm²
610 x 450 mm²
50 x 50 mm² bis 450 x 380 mm²
50 x 50 mm² bis 450 x 450 mm²
50 x 80 mm² bis 610 x 380 mm²
50 x 80 mm² bis 610 x 450 mm²
Leiterplattendicke
Standard 0,3 mm bis 4,5 mm ± 0,2 mm
(stärkere LP auf Anfrage)
Leiterplattenwölbung siehe Abschnitt 3.7.7, Seite 151
LP-Gewicht max. 3 kg
Freiraum auf LP-Unterseite
Standard
Option
25 mm ± 0,2 mm
max. 40 mm ± 0,2 mm
