3.9.1.5 Design des Gurtzuführmoduls der SIPLACE X-Serie
Die beiden folgenden Abbildungen zeigen das Design der Gurtzuführmodule für die X-Serie an-
hand des 8 mm X-Gurtzuführmoduls.
3

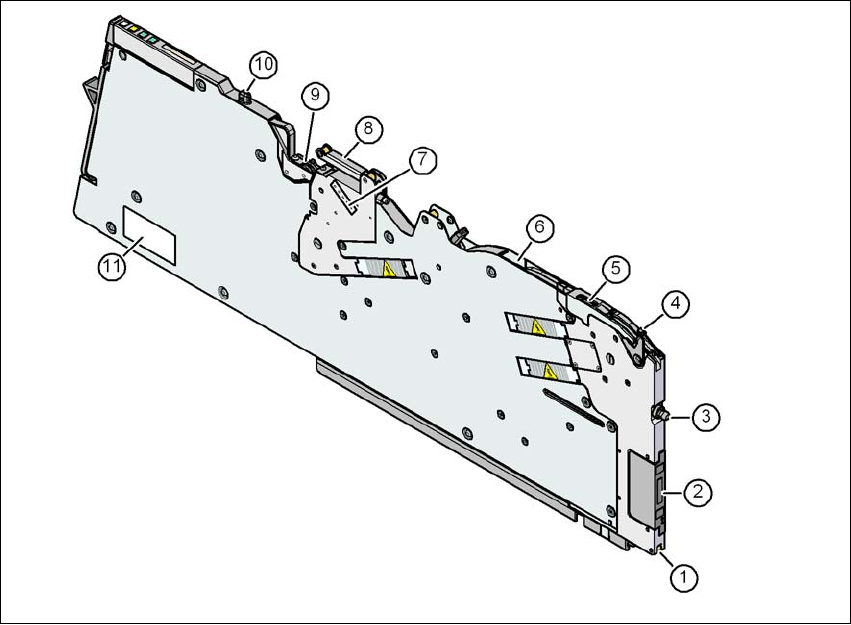

Abb. 3.9 - 1 8 mm X-Gurtzuführmodul - Frontansicht
(1) Verriegelungsrolle (Die Verriegelungsklinke des BE-Tisches arretiert das Zuführmodul mit der
Verriegelungsrolle in seiner Endposition.)
(2) EDIF (Energie- und Dateninterface)
(3) Zentrierstift "vorne"
(4) Hebel zum Anheben des Abholfensters für das Einfädeln und Entnehmen des Gurtes
(5) Abholfenster
(6) Austrittsöffnung des Gurtleitkanals
(7) Einstellung der Deckfolienspannung
(8) Deckfolienschwinge
(9) Deckfolienstopfräder
(10) Zentrierstift "hinten"
(11) Typenschild
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
167
3

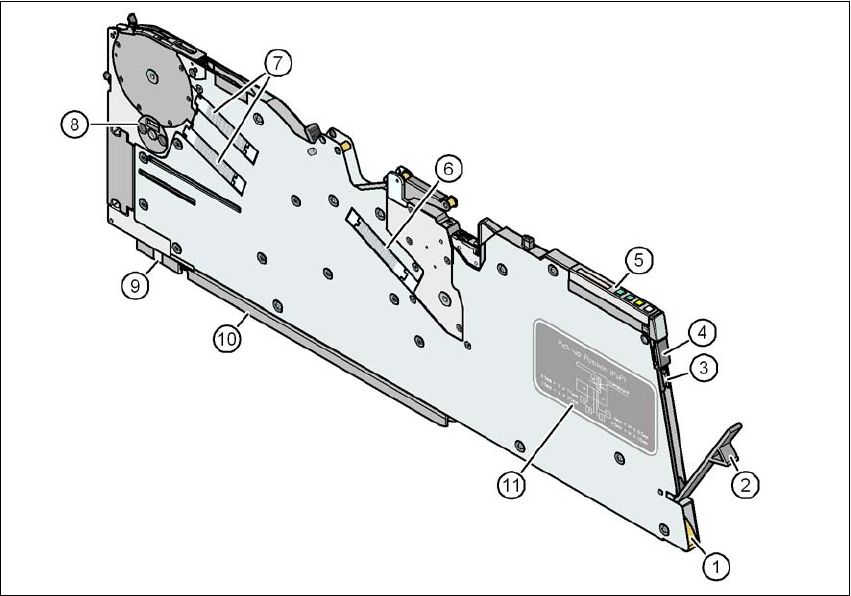

Abb. 3.9 - 2 8 mm X-Gurtzuführmodul - Rückansicht
(1) Eintrittsöffnung zum Gurtleitkanal mit Gurtfeder
(2) Klappe zum Deckfolienbehälter
(3) Integriertes Messer zum Abschneiden der Deckfolie
(4) Entnahmegriff, eingerastet
(5) Bedienfeld
(6) Antriebsmotor für die Deckfolienstopfeinrichtung
(7) Antriebsmotore für den Gurttransport
(8) Drehschieber zur Entsorgung von Bauelementen
(9) Vordere Gleitführung
(10) Hintere Gleitführung
(11) Grafische Darstellung der Abholposition in Abhängigkeit von der Bauelementegröße
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
168
3.9.2 Technische Daten der Zuführmodule der SIPLACE X-Serie
Die folgenden Seiten enthalten Abbildungen der Zuführmodule der X-Serie und die technischen
Daten.
3.9.2.1 Gurtzuführmodul 8 mm X
3
Abb. 3.9 - 3 Gurtzuführmodul 8 mm X
3
Gurtzuführmodul 8 mm X Art.-Nr. 00141270-xx
Gurtzuführmodul 8 mm X mit Spleißsensor Art.-Nr. 00141290-xx
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
≤ 8 s
