3 Technische Daten des Automaten Betrieb sanleitung SIPLACE X-Serie 3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Se rie Ab Softwareversion SR.605.xx Ausgabe 0 7/2008 DE 170 3.9.2.3 Gurtzuführmodul 16 mm X 3 Abb. 3.9…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
169
3.9.2.2 Gurtzuführmodul 12 mm X
3

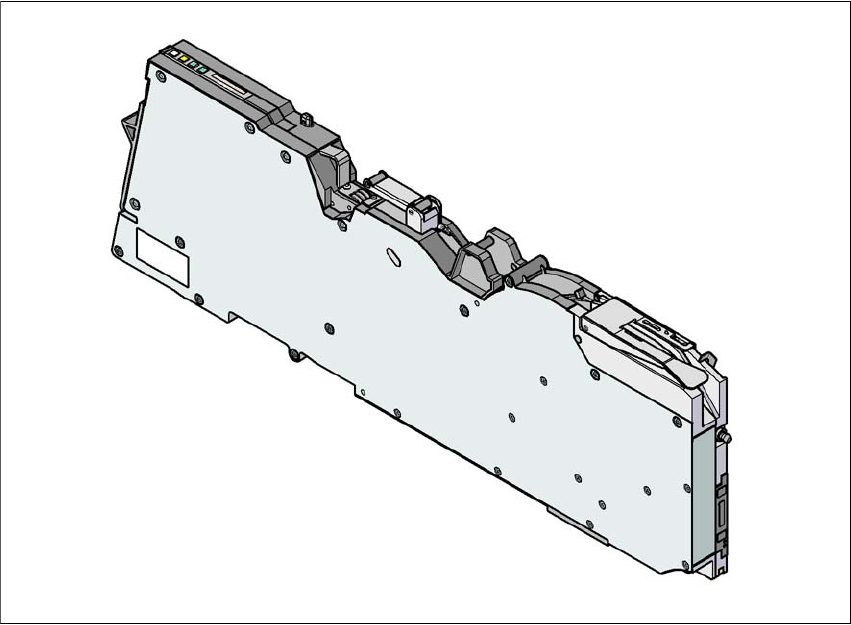

Abb. 3.9 - 4 Gurtzuführmodul 12 mm X
3
3
3
3
3
Gurtzuführmodul 12 mm X Art.-Nr. 00141271-xx
Gurtzuführmodul 12 mm X mit Spleißsensor Art.-Nr. 00141291-xx
Breite 22,6 mm
Belegte Zuführmodul-Stellplätze 2
Transportschrittweite von 4 mm bis 16 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
≤ 8 s
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
170
3.9.2.3 Gurtzuführmodul 16 mm X
3

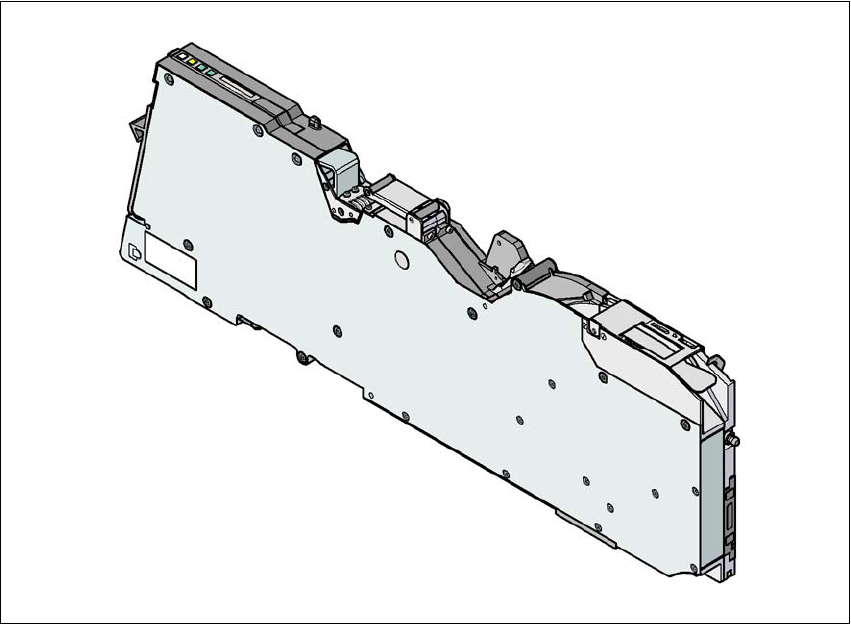

Abb. 3.9 - 5 Gurtzuführmodul 16 mm X
3
Gurtzuführmodul 16 mm X Art.-Nr. 00141272-xx
Gurtzuführmodul 16 mm X mit Spleißsensor Art.-Nr. 00141292-xx
Breite 34,4 mm
Belegte Zuführmodul-Stellplätze 3
Transportschrittweite von 4 mm bis 20 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
≤ 8 s
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
171
3.9.2.4 Gurtzuführmodul 24 mm X
3
Abb. 3.9 - 6 Gurtzuführmodul 24 mm X
3
3
3
Gurtzuführmodul 24 mm X Art.-Nr. 00141273-xx
Gurtzuführmodul 24 mm X mit Spleißsensor Art.-Nr. 00141293-xx
Breite 34,4 mm
Belegte Zuführmodul-Stellplätze 3
Transportschrittweite von 4 mm bis 32 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
≤ 8 s
