Betriebsanleitung SIPLACE X-Serie 3 Tech nische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 3.9 X-Zuführmodule für den BE-Wa gen der SIPLACE X-Serie 177 3.9.3 Linear Dipping Unit X (LDU X) Artike…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
176
3.9.2.9 Gurtzuführmodul 88 mm X
3

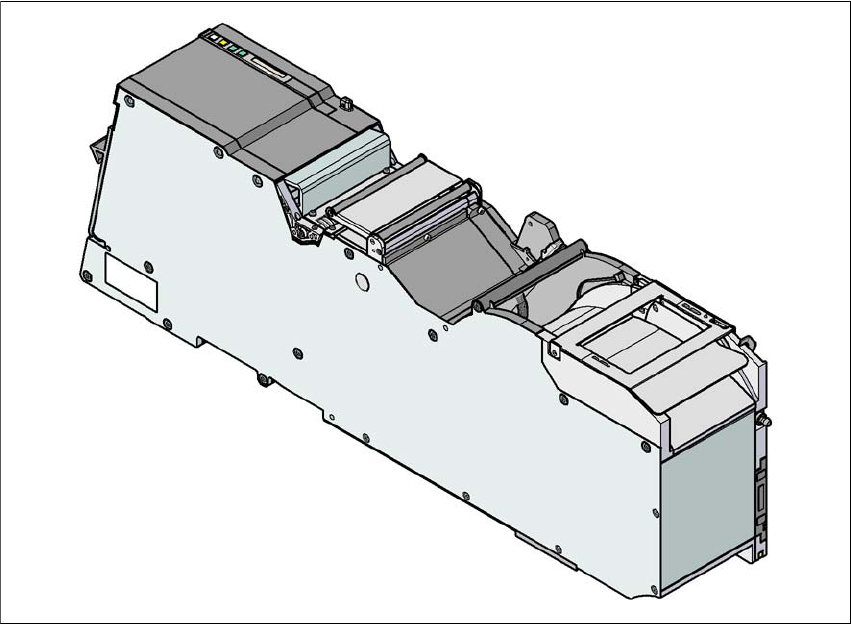

Abb. 3.9 - 11 Gurtzuführmodul 88 mm X
3
3
3
Gurtzuführmodul 88 mm X Art.-Nr. 00141278-xx
Gurtzuführmodul 88 mm X mit Spleißsensor Art.-Nr. 00141298-xx
Breite 105,2 mm
Belegte Zuführmodul-Stellplätze 9
Transportschrittweite von 4 mm bis 96 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
≤ 8 s
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
177
3.9.3 Linear Dipping Unit X (LDU X)
Artikel-Nr. 00117011-xx Linear Dip Module für Flux / LDU-X
Artikel-Nr. Dipplatten siehe Abschnitt 3.9.3.3, Seite 179
3

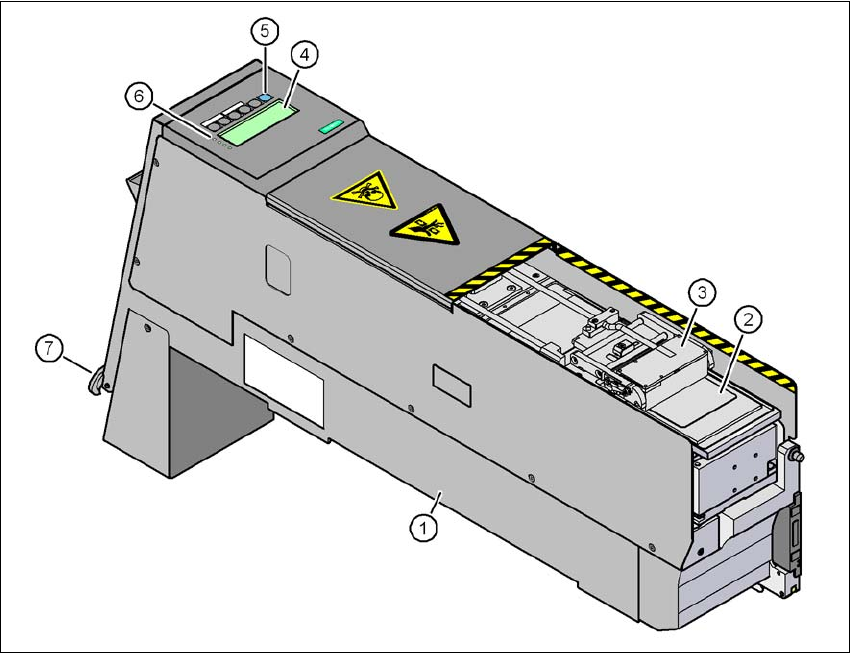

Abb. 3.9 - 12 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Dipplatte
(3) Flussmittelbehälter
(4) Anzeigefeld (4 Zeilen à 20 Zeichen)
(5) Bedienfeld mit 6 Folientastern
(6) LED für Statusanzeigen
(7) NOT-AUS-Taster
3.9.3.1 Beschreibung
Die Linear Dipping Unit X (Lineare Dippeinheit X, Pos. 1 in Abb. 3.9 - 12) dient zum Benetzen von
Flip-Chips und CSP Bauelementen mit Flussmittel. Der Flussmittelbehälter Pos. 3 in Abb. 3.9 -
12) gleitet mit einer Linearbewegung über die Dipplatte (Pos. 2 in Abb. 3.9 - 12) und trägt in der
Vertiefung der Dipplatte das Flussmittel mit einer definierten Schichtdicke auf. Die Parameter zum
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
178
Benetzen eines Bauelements mit Flussmittel werden in SIPLACE Pro vorgegeben. Nachdem das
Bauelement benetzt wurde, wird die Flussmittelschicht wieder erneuert. Dieser Ablauf garantiert
gleichbleibende Prozessbedingungen für die Bauelemente.
Im Anzeigefeld (Pos. 4 in Abb. 3.9 - 12, Seite 177) werden die einzelnen Menüs für Aktionen und
Betriebsparameter angezeigt. Mit den Tasten des Bedienfelds (Pos. 5 in Abb. 3.9 - 12, Seite 177)
können die Menüs gewählt bzw. Parameter modifiziert und abgespeichert werden. Die 4 LED
(Po.s 6 in Abb. 3.9 - 12, Seite 177) des Anzeigefelds signalisierten den Status der LDU-X. Mit dem
NOT-AUS-Taster (Pos. 7 in Abb. 3.9 - 12, Seite 177) wird die LDU-X sofort ausgeschaltet.
Die LDU-X eignet sich für folgende Bestückköpfe:
6-Segment Collect&Place Kopf
12-Segment Collect&Place Kopf
TwinHead 3
Die LDU-X wird als eigenständiger Zuführmodultyp in der Rüstung berücksichtigt. Das Modul
kann nur auf BE-Wagen der SIPLACE X-Serie gerüstet werden. Durch eine implementierte Auf-
wärmfunktion lässt sich die Viskosität des Flussmittels ändern. Zu Testzwecken kann die LDU-X
außerhalb des Automaten mit dem Energie- und Dateninterface für X-Zuführmodule (siehe Ab-
schnitt 3.9.5, Seite 183) betrieben werden.
3.9.3.2 Technische Daten
Weitere technische Daten und Angaben finden Sie in der Bedienungsanleitung "SIPLACE
LDU-X".
Belegte 8mm-Stellplätze auf dem BE-Wagen
SIPLACE X-Serie
9
BE-Größe max. 55 x 55 mm², abhängig vom Bestück-
kopftyp
max. 45 x 45 mm² beim TwinHead
Einstellbare Flussmittelschicht-Dicke 15 - 260 μm
Toleranz der Schichtdicken ± 5 μm ... ± 10 µm
Zeit für den Flussmittelauftrag auf die Dipplatte > 3s
BE-Dipzeit mit Software einstellbar
Flussmittel Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018lv u.a.
