3.9.6.1 Technische Daten
3
3.9.6.2 Anzahl der Flächenmagazine pro Stellplatz und Automat
3.9.6.3 Flächenmagazinhalter am BE-Wagen der X-Serie einsetzen
→ Setzen Sie die beiden vorderen Gleitführungen (Pos. 1 in Abb. 3.9 - 18, Seite 187) der Halte-
rung auf die Einführhilfe (Pos. 6 in Abb. 3.9 - 18, Seite 187).
→ Schieben Sie die Halterung entlang den Führungsprofilen (Pos. 7 in Abb. 3.9 - 18, Seite 187)
nach vorne. Die Halterung gleitet mit den vorderen (Pos. 1) und hinteren Gleitführungen
(Pos. 2 in Abb. 3.9 - 18, Seite 187) auf den Führungsprofilen.
→ Schieben Sie die Halterung weiter, bis die beiden Zentrierstifte "vorne" (Pos. 4 in Abb. 3.9 - 18,
Seite 187) in den Zentrierbohrungen (Pos. 10 in Abb. 3.9 - 18, Seite 187) verschwinden.
→ Achten Sie dabei auf die beiden Zentrierstifte "hinten" (Pos. 3 in Abb. 3.9 - 18, Seite 187) der
Halterung. Sie müssen problemlos in die Aussparungen (Pos. 8 in Abb. 3.9 - 18, Seite 187)
der Zentrierleiste gleiten.
→ An der Anschlagposition der Halterung rasten die Verriegelungsklinken (Pos. 9 in Abb. 3.9 -
18, Seite 187) an den Verriegelungsrollen (Pos. 5) der Halterung ein.
3
Die Halterung für Flächenmagazine lässt sich über die Bedieneroberfläche ver- und entriegeln.
Ein Wechsel der Halterung während des Bestückbetriebs ist deshalb auch ohne Unterbrechung
möglich.
Abmessungen L x B x H 429 mm x 376 mm x 200 mm
Stellplatzbelegung auf dem BE-Tisch 32 Stellplätze
a
a) Auf den restlichen 8 Stellplätzen können X-Zuführmodule platziert werden. Bei Verwendung von Verriege-
lungs- und Halteleisten reduziert sich allerdings durch die seitlich überstehenden Fixierhebel das Stellplatz-
angebot auf 6.
Stellmöglichkeit an den Automaten der X-Serie Stellplätze 2 und 4
Software
Stationssoftware ab SR.601.xx
Programmiersystem ab SIPLACE Pro 3.0
Bestückkopfspektrum TwinHead, C&P6, C&P12
Bestückautomat Stellplatz 2 Stellplatz 4
X4 1 1
X3 2 1
X2 2 2
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
187
WARNUNG 3
Beachten Sie die Sicherheitshinweise zur Belegung von Stellplätzen in Abschnitt 2.6.5.1, Seite
85.
3

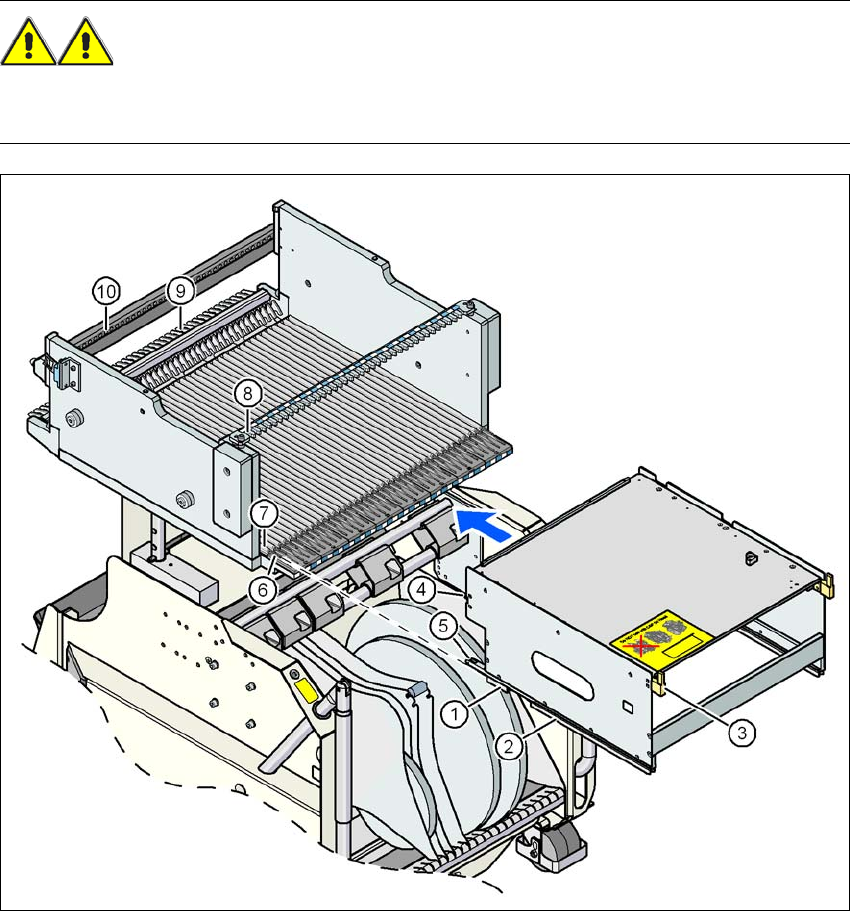

Abb. 3.9 - 18 Halterung für Flächenmagazine am BE-Wagen der X-Serie einsetzen
(1) Vordere Gleitführung (6) Einführhilfe
(2) Hintere Gleitführung (7) Gleitschiene (Omega-Profil)
(3) Zentrierstift "hinten" (8) Aussparung in der Zentrierleiste zur Aufnahme
des Zentrierstifts "hinten"
(4) Zentrierstift "vorne" (9) Verriegelungsklinken
(5) Verriegelungsrolle (10) Zentrierbohrungen am BE-Tisch zur Auf-
nahme des Zentrierstifts "vorne"
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
188
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF
Zur Bereitstellung der verschiedenen Bauelementetypen stehen für den Automaten derzeit fol-
gende Zuführmodule zur Verfügung:
3.10.1 Gurtzuführmodule
– 8 mm SII-Zuführmodul
– 3 x 8 mm S-Zuführmodul
– 3 x 8 mm S-Zuführmodul für 0201/0402-Bauelemente im Papiergurt
– 3 x 8 mm S-Zuführmodul SL
a
ab 0201-Bauelemente im Papier- oder Blistergurt
– S-Zuführmodul für 12/16 mm, 24/32 mm, 44 mm, 56 mm, 72 mm und 88 mm
– S DP-Zuführmodul für tiefe Taschen, 24/32 mm, 44 mm und 56 mm
3.10.2 Weitere Zuführmodule
– Vibrationslängsförderer, Typ 3
– Bulkcase Zuführmodul
– Surftape Zuführmodul für 8 mm, 12 mm und 16 mm
– Halterung für Flächenmagazine
3.10.3 Beschreibung
Mit diesen Zuführmodulen lassen sich alle Bauelemente der gängigsten Verpackungsformen, wie
z.B. Schüttgut, Stangenmagazine und gegurtete Bauelemente verarbeiten.
Herausstechendes Merkmal des modularen Systems der Bauelemente-Bereitstellung ist seine
hohe Flexibilität. So ist beispielsweise das Förderraster am Zuführmodul einstellbar. Papier- und
Blistergurte lassen sich mit den Gurtzuführmodulen verarbeiten. Ein kleines Spektrum von Zuführ-
modul-Typen genügt bereits, um ein großes Spektrum von Bauelementetypen bestücken zu kön-
nen.
Mit Hilfe der Lageerkennung der Zuführmodule lässt sich die Abholposition der Bauelemente ex-
akt bestimmen. Die Lageerkennung wird automatisch bei jedem Wechsel des Zuführmoduls oder
des BE-Wagens durchgeführt.
Ein Wechsel oder Austausch der Zuführmodule kann einfach und schnell auch von ungeübtem
Personal vorgenommen werden.
a) SL = Shutterless, d.h. ohne BE-Abdeckung
