Betriebsanleitung SIPLACE X-Serie 3 Tech nische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 S-Zuführmodule für de n BE-Wagen SIPLACE HF 197 3.10.8.7 Gurtzuführmodul 24/32 mm S DP für tiefe T …
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
196
3.10.8.6 Gurtzuführmodul 24/32 mm S

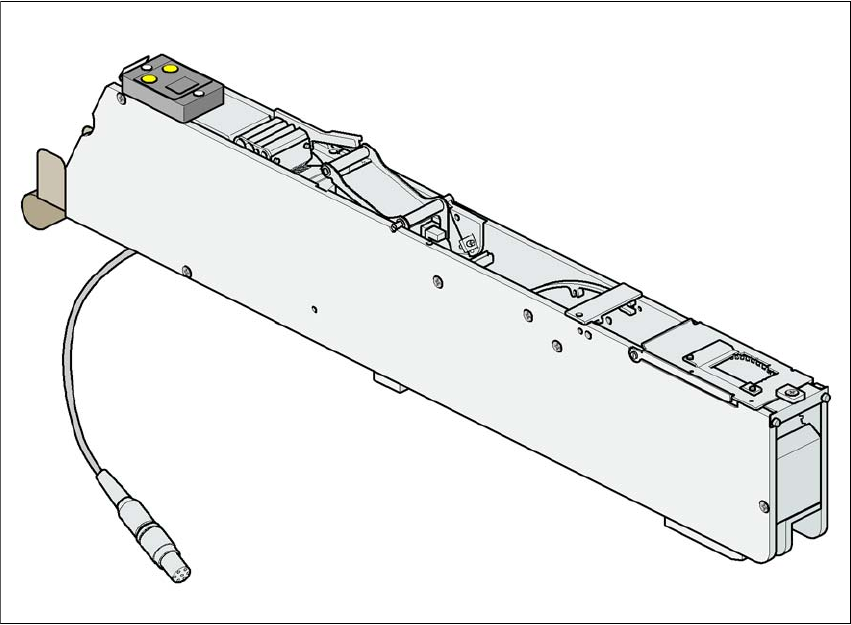

Abb. 3.10 - 6 Gurtzuführmodul 24/32 mm S
Artikelnummer 00141093-xx 3
Breite 42,4 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 1,5 3
Maximale Anzahl der Zuführmodule 4 x 10 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 mm bis 40 mm in 4 mm - Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF
197
3.10.8.7 Gurtzuführmodul 24/32 mm S DP für tiefe Taschen

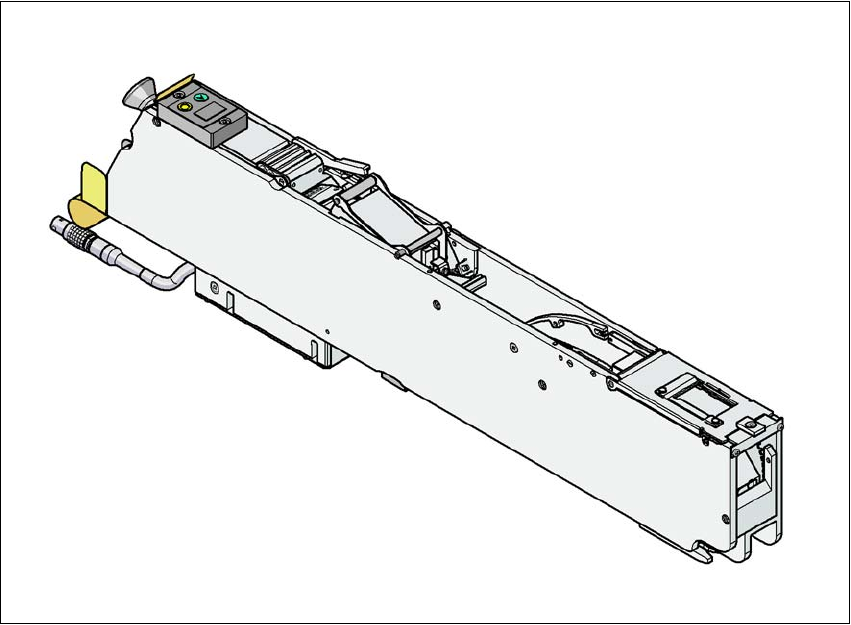

Abb. 3.10 - 7 Gurtzuführmodul 24/32 mm S DP für tiefe Taschen
Artikelnummer 00141193-xx 3
Breite 42,4 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 1,5 3
Maximale Anzahl der Zuführmodule 4 x 10 3
Gurthöhe bis zu 25 mm 3
Transportschrittweite von 4 mm bis 40 mm in 4 mm - Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 24 mm 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 24 mm 3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
198
3.10.8.8 Gurtzuführmodul 44 mm S
Abb. 3.10 - 8 Gurtzuführmodul 44 mm S
Artikelnummer 00141094-xx 3
Breite 54,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 2 3
Maximale Anzahl der Zuführmodule 4 x 7 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 52 mm in 4 mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
