3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
202
3.10.8.12 Gurtzuführmodul 72mm S
3
Abb. 3.10 - 12 Gurtzuführmodul 72 mm S
3
Artikelnummer 00141097-xx 3
Breite 82,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 3 3
Maximale Anzahl der Zuführmodule 4 x 5 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 80 mm in 4mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF
203
3.10.8.13 Gurtzuführmodul 88mm S
3

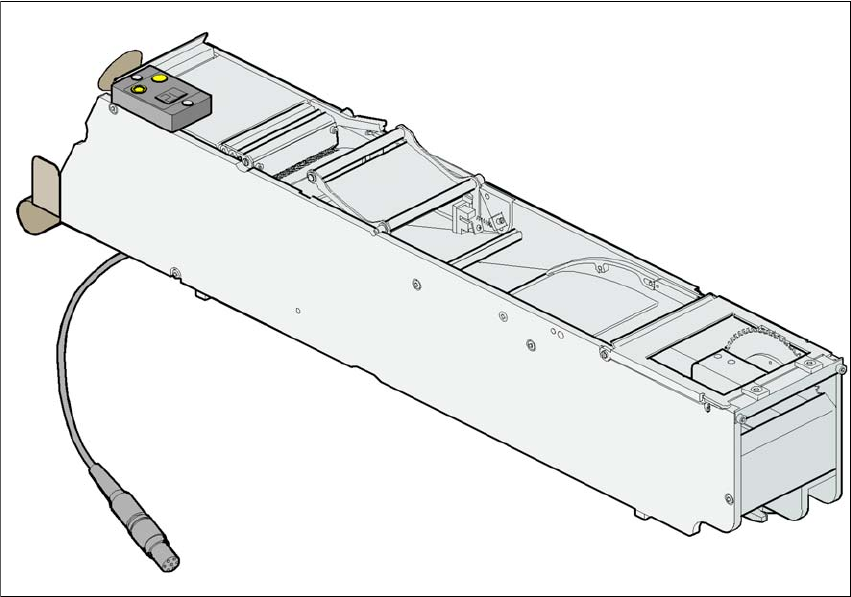

Abb. 3.10 - 13 Gurtzuführmodul 88 mm S
3
Artikelnummer 00141070-xx 3
Breite 98,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 3,5 3
Maximale Anzahl der Zuführmodule 4 x 4 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 96 mm in 4 mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
204
3.10.8.14 Vibrationslängsförderer, Typ 3

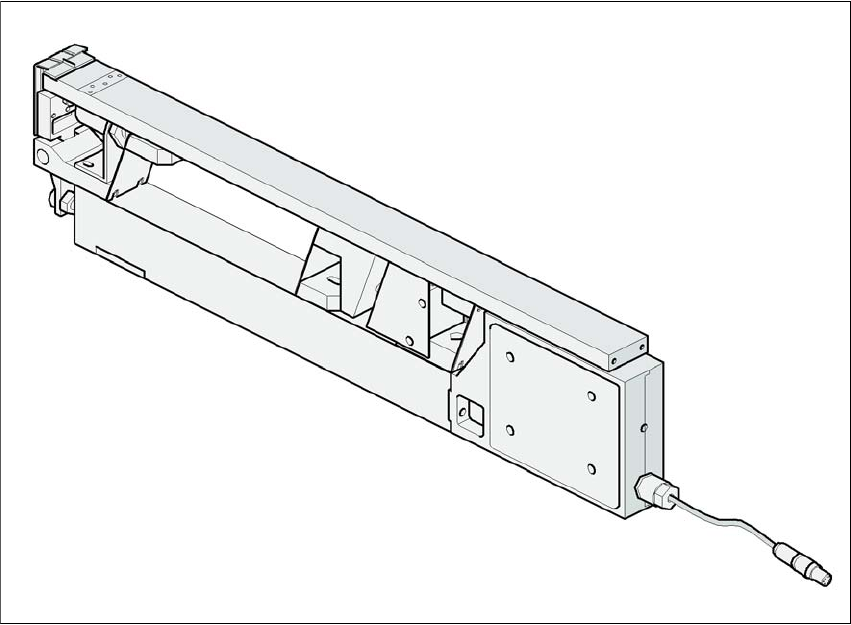

Abb. 3.10 - 14 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 3
Breite 28 mm 3
Spuren pro Förderer 1, 2 oder 3 3
Belegte Förderer-Stellplätze 1 3
Maximale Anzahl der Förderer 4 x 15 3
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 3
je nach Bauelementelänge 3
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 3
15 mm Breite / 2 Stück 3
> 15 mm Breite / 1 Stück 3
30 mm Breite / 1 Stück 3
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec 3
