3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
204
3.10.8.14 Vibrationslängsförderer, Typ 3
Abb. 3.10 - 14 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 3
Breite 28 mm 3
Spuren pro Förderer 1, 2 oder 3 3
Belegte Förderer-Stellplätze 1 3
Maximale Anzahl der Förderer 4 x 15 3
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 3
je nach Bauelementelänge 3
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 3
15 mm Breite / 2 Stück 3
> 15 mm Breite / 1 Stück 3
30 mm Breite / 1 Stück 3
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec 3
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF
205

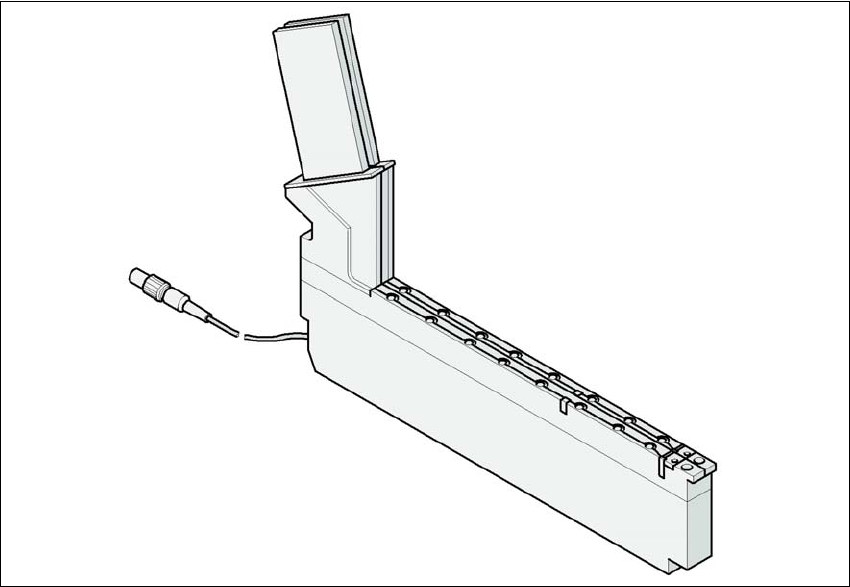

3.10.8.15 Bulkcase Zuführmodul
3
Abb. 3.10 - 15 Bulkcase Zuführmodul
Artikelnummer 00142318-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 2 3
Belegte Zuführmodul-Stellplätze 1 3
Maximale Anzahl der Zuführmodule 4 x 15 3
Bauelementevorrat bis zu 50.000 Stück 3
Zuführschienen 0402 / 0,5 mm Höhe Art.-Nr. 00142320-xx 3
0603 / 0,80 mm Höhe Art.-Nr. 00142322-xx 3
Taktzeit < 60 ms 3
Die Druckluftversorgung für Bulkcase Zuführmodule ist in Abschnitt 3.12.7, Seite 231 beschrie-
ben. 3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
206

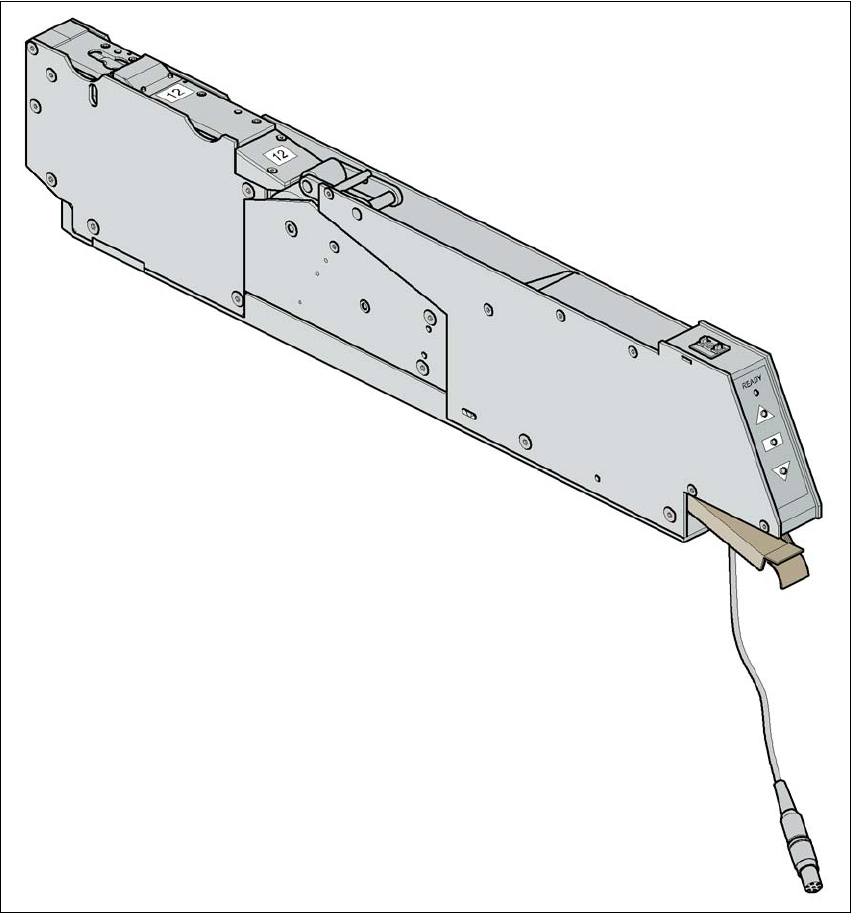

3.10.8.16 Surftape Zuführmodul
Für die Bestückung von Bare Die benötigen Sie für die BE-Bereitstellung den Surftape Zuführmo-
dul. Diese Zuführmodule gibt es in Ausführungen für 8 mm Gurte und 12- bzw. 16 mm Gurte. 3
3
Abb. 3.10 - 16 Surftape Zuführmodul
3
Die Handhabung des Zuführmoduls ist in der Betriebsanleitung für Zuführmodule beschrieben. 3
