3 Technische Daten des Automaten Betrieb sanleitung SIPLACE X-Serie 3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 208 3.10.9 Halterung für Flächenmagazine für den BE-W ag…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF
207
Technische Daten 3
3
3
Parameter für Surftape Zuführmodule 3
Die Parameter für die Surftape Zuführmodule lassen sich am SIPLACE Pro-Rechner modifizie-
ren.
Gurtbreiten 8/12/16 mm
Empfohlene Gurt- und Bauelemente-
größen
8 mm: BE 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: BE 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: BE 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Gurtungsgenauigkeit der Bare Die auf
dem Surftape
Bare Die-Größe bis 2,3 x 2,3 mm²: +/- 100 µm, 6σ
Bare Die-Größe über 2,3 x 2,3 mm²: +/- 200 µm, 6σ
(bezogen auf den Taschenmittelpunkt)
Erforderlicher Abstand der Bare Die-
Kanten zur Gurttasche min. 0,4 mm
Ausstoßernadel Einfach- oder Dreifachnadel, je nach Die-Größe
Gurtmaterial Metrisch
Gurtnorm IEC 286-3, DIN-IEC-286, EIA 481 und JIS C 0806
Gurtrollendurchmesser 7" bis 15"
Stellfläche des Zuführmoduls 1 Stellplatz auf dem Bauelementetisch
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
208

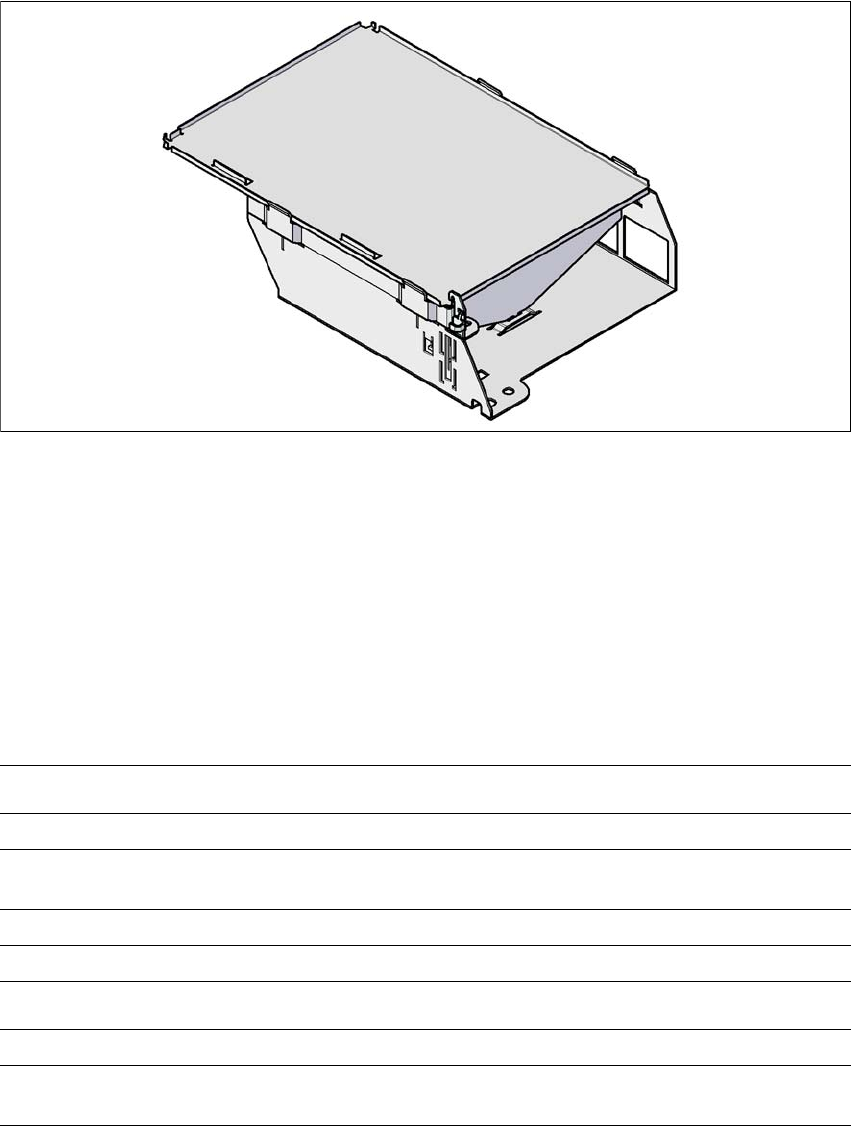

3.10.9 Halterung für Flächenmagazine für den BE-Wagen SIPLACE HF
Artikel-Nr. 00116430-01 Halterung für großes Flächenmagazin (260 x360mm²)
Artikel-Nr. 00116432-01 Halterung für kleines Flächenmagazin (136 x360mm²)
3
3.10.9.1 Beschreibung
Die Halterung für Flächenmagazine ist eine Vorrichtung zur Aufnahme von JEDEC-Flächenma-
gazinen, in denen Bauelemente bereitgestellt werden. Die Halterung wird wie ein Zuführ-modul
auf den Bauelementetisch gestellt, die Flächenmagazine werden von Hand gewechselt.
Die Rüstung der Halterung empfiehlt sich, wenn nur wenige BE-Typen aus einem Flächenmaga-
zin bestückt werden sollen.
3.10.9.2 Technische Daten
3
Halterung für großes Flächenmagazin
Abmessungen LxBxH 425 x 264 x 113 mm³
Stellplatzbelegung auf dem
BE-Tisch
9
Stellmöglichkeiten Stellplätze 2 und 4
Bestückkopfspektrum TH, C&P6, C&P12
Halterung für kleines Flächenmagazin
Abmessungen LxBxH 425 x 140 x 113 mm³
Stellplatzbelegung
auf dem BE-Tisch
5
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF
209
3
3.10.9.3 Montage
3

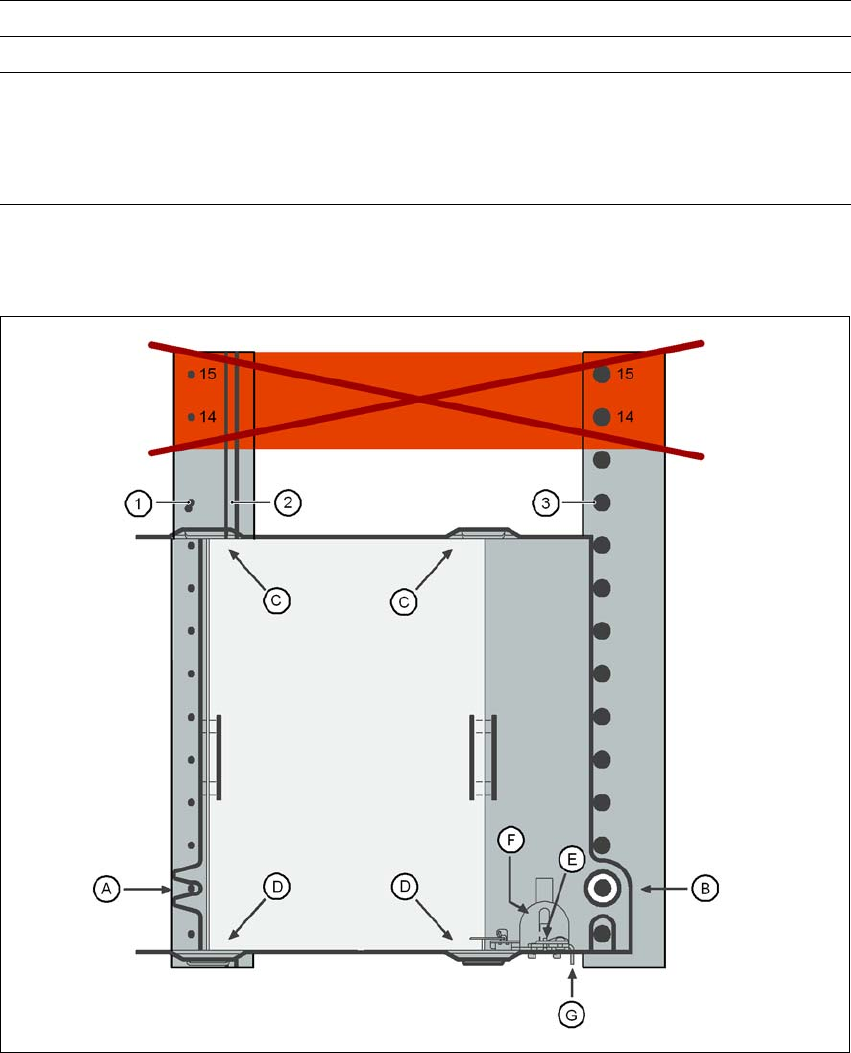

Abb. 3.10 - 17 Ein/Ausbau
(1) Zentrierstifte
(2) Magnetleiste
(3) Kalotte
(14), (15) Diese Position darf nicht belegt werden.
Stellmöglichkeiten Stellplätze 2 und 4
Bestückkopfspektrum TH, C&P6, C&P12
Max. Flächenmagazinhöhe
inklusive BE
C&P12
C&P6
TH
12,5 mm
12,5 mm
28,5 mm
