3 Technische Daten des Automaten Betrieb sanleitung SIPLACE X-Serie 3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 212 Das Dip-Modul eignet sich für fo lgende Bestückköp f…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF
211
3.10.9.6 Dateneingabe
Definieren Sie die Flächenmagazine, wie dies in der Betriebsanleitung SIPLACE Pro beschrieben
ist. 3
3.10.10 Dip-Modul für den BE-Wagen SIPLACE HF
Artikel-Nr. 00117010-xx Dip Modul für Flux und Klebstoffe
3

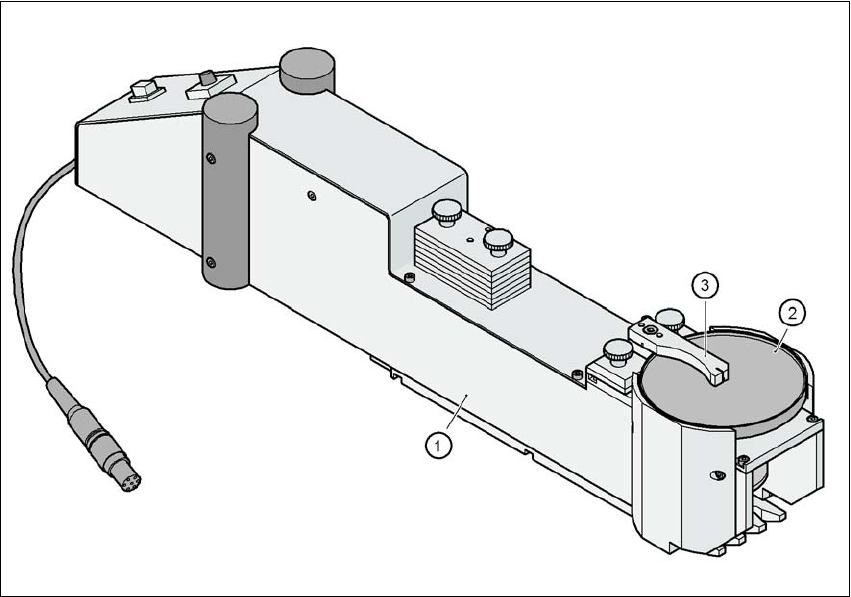

Abb. 3.10 - 18 Dip-Modul
(1) Dip-Modul
(2) Rotierender Teller
(3) Rakel
3.10.10.1 Beschreibung
Das Dip-Modul (Pos. 1 in Abb. 3.10 - 18) dient zum Benetzen von Flip-Chips und CSP-Bauele-
menten mit Flussmittel oder Leitkleber. Der Flussmittelträger ist ein rotierender Teller (Pos. 2 in
Abb. 3.10 - 18), auf dem ein dünner Flussmittelfilm (z.B. 40 µm) mit einer Rakel (Pos. 3 in Abb.
3.10 - 18) erzeugt wird. Dieses Verfahren eignet sich insbesondere für hochviskose (honigähn-
liche) Flussmittel. Die für den Prozess benötigte Flussmittelmenge wird auf minimale Schichtdicke
gebracht, da nur die Bump-Unterseiten benetzt werden müssen.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.10 S-Zuführmodule für den BE-Wagen SIPLACE HF Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
212
Das Dip-Modul eignet sich für folgende Bestückköpfe:
6-Segment Collect & Place Kopf
12-Segment Collect & Place Kopf
TwinHead 3
Das Dip-Modul wird als eigenständiger Zuführmodul-Typ von der Rüstoptimierung berücksichtigt.
Die Anzahl der verwendeten Dip-Module auf den einzelnen Stellplätzen unterliegt keiner Ein-
schränkung.
3.10.10.2 Technische Daten
Belegte Zuführmodul-Stellplätze 3 3
BE-Größe Max. 36 x 36 mm²
abhängig vom Bestückkopftyp 3
Einstellbare Schichtdicken 25, 35, 45, 55, 65, 75 µm 3
Zeitaufwand für Änderung der Schichtdicke Weniger als 1 min. 3
Toleranz der Spalthöhe ± 5 μm 3
Zeit für 1 Umdrehung des Tellers Mit Potentiometer einstellbar von 0 - 10 s 3
BE-Dip-Zeit Programmierbar von 0 - 2 s
in 0,1 s - Schritten 3
Flussmittel Hochviskose Flussmittel, Leitkleber 3
Weitere technische Daten und Angaben zur Programmierung finden Sie in der Betriebsanleitung
DIP-Modul / DIP Module User Manual, Artikel-Nr. 00195065-xx.
3
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen SIPLACE X-Serie
213
3.11 BE-Wagen SIPLACE X-Serie
Artikel-Nr. 00119722-xx BE-Wagen SIPLACE X-Serie
An den Automaten der SIPLACE X-Serie können bis zu vier BE-Wagen SIPLACE X-Serie ange-
dockt werden. Die Stellplatznummerierung finden Sie in der nachfolgenden Abbildung.
3
Abb. 3.11 - 1 Stellplätze der BE-Wagen, SIPLACE X-Serie
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) LP-Transportrichtung
VORSICHT 3
Die BE-Wagen der SIPLACE X-Serie dürfen nur an Stellplätzen angedockt werden, an denen die
BE-Wagen-Einzugsvorrichtung der SIPLACE X-Serie installiert ist (Abb. 5.11 - 3, Seite 360).
