3 Technische Daten des Automaten Betrieb sanleitung SIPLACE X-Serie 3.11 BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 214 Die BE-W agen sind eigenständig e Module, die an einem externen Rüstpl…
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen SIPLACE X-Serie
213
3.11 BE-Wagen SIPLACE X-Serie
Artikel-Nr. 00119722-xx BE-Wagen SIPLACE X-Serie
An den Automaten der SIPLACE X-Serie können bis zu vier BE-Wagen SIPLACE X-Serie ange-
dockt werden. Die Stellplatznummerierung finden Sie in der nachfolgenden Abbildung.
3
Abb. 3.11 - 1 Stellplätze der BE-Wagen, SIPLACE X-Serie
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) LP-Transportrichtung
VORSICHT 3
Die BE-Wagen der SIPLACE X-Serie dürfen nur an Stellplätzen angedockt werden, an denen die
BE-Wagen-Einzugsvorrichtung der SIPLACE X-Serie installiert ist (Abb. 5.11 - 3, Seite 360).
3 Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
3.11 BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
214
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
3

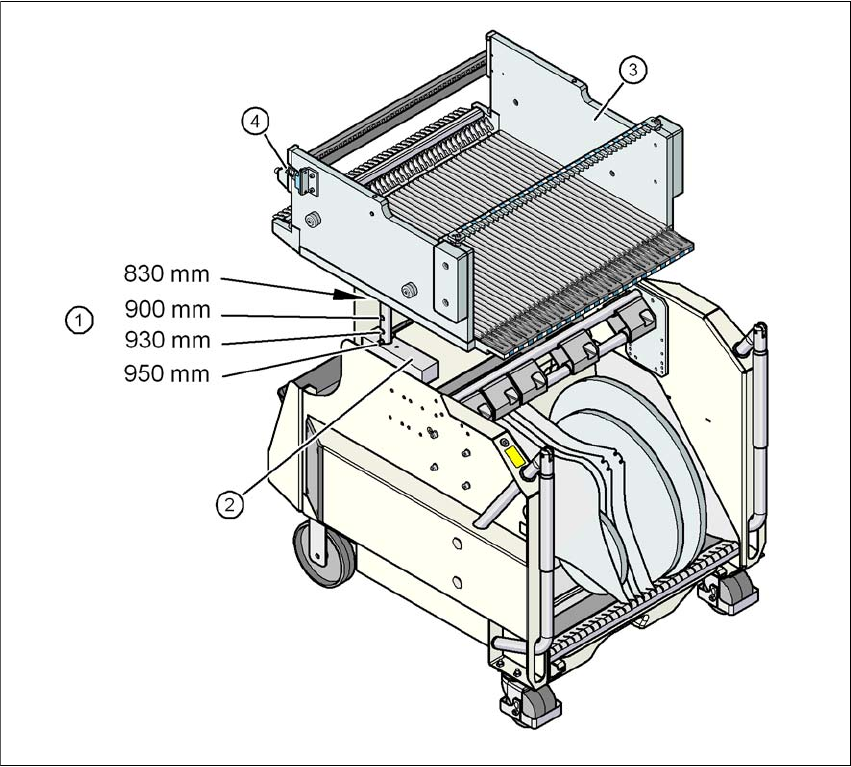

Abb. 3.11 - 2 BE-Wagen, SIPLACE X-Serie, mit einer LP-Transporthöhe von 950 mm
3
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm in den Führungssäulen, bei
830 mm Transporthöhe liegt der BE-Tisch auf dem Klotz (2) auf.
(2) Stützklotz
(3) BE-Tisch
(4) Schaltzunge zum Schalten des Sicherheitsschalters in der BE-Wagen-Einzugsvorrichtung
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen SIPLACE X-Serie
215
3.11.1 Aufbau
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Zuführmodule, dem Gurtrollencontainer und dem Gurtabfallbehälter.
3
Abb. 3.11 - 3 BE-Wagen, SIPLACE X-Serie, Front- und Rückansicht
(1) Fahrgestell
(2) BE-Tisch
(3) Gurtcontainer
(4) Spalt zur Aufnahme von Rüstlisten
(5) Gurtabfallbehälter
(6) Griff
(7) Eingreifschutz
VORSICHT 3
Beachten Sie den Sicherheitshinweis in Abschnitt 5.4.2, Seite 331, wenn Sie den Gurtabfallbe-
hälter aus dem BE-Wagen ziehen.
3.11.2 Beschreibung
Der Gurtrollencontainer (Pos. 3 in Abb. 3.11 - 3) nimmt in der Standardausführung Gurtrollen bis
zu einer Größe von 17" (432 mm) auf.
