4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
270
4.3.7.5 Erdungskabel für die Türen montieren
→ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.3 - 8, Seite 267) auf
folgende Weise am Maschinenrahmen:
4
Abb. 4.3 - 9 Erdungskabel montieren
4
4
4
4
4
4.3.7.6 Schutzhaubenschalter überprüfen und einstellen
→ Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 2 in Abb. 4.3 - 17, Seite 286).
→ Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
271
4.3.7.7 Eingreifschutzblech "unten" installieren
Die Automaten werden nur mit einem Eingreifschutzblech "unten" ausgeliefert. Werden die Auto-
maten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen den unmittelbar
benachbarten Aus- und Eingabetransporten.
WARNUNG 4
Montieren Sie grundsätzlich an der Eingabeseite des ersten Automaten und an der Ausgabe-
seite des letzten Automaten einer Linie das Eingreifschutzblech "unten" (Artikel-Nr. 03045426-
xx) mit 4 Innensechskantschrauben M4x12. Sie unterbinden damit ein unbefugtes Eingreifen
Ihres Personals in das Automateninnere.
4
Abb. 4.3 - 10 Eingreifschutzblech "unten" an der LP-Ausgabeseite montieren
(1) Eingreifschutzblech "unten", Artikel-Nr. 03045426-xx
(2) Schutzhaubenschalter
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
272
4.3.8 Achseinschub installieren
4.3.8.1 Achseinschub X2 (Portal 1 und Portal 3) - elektrische Anschlussstellen
4

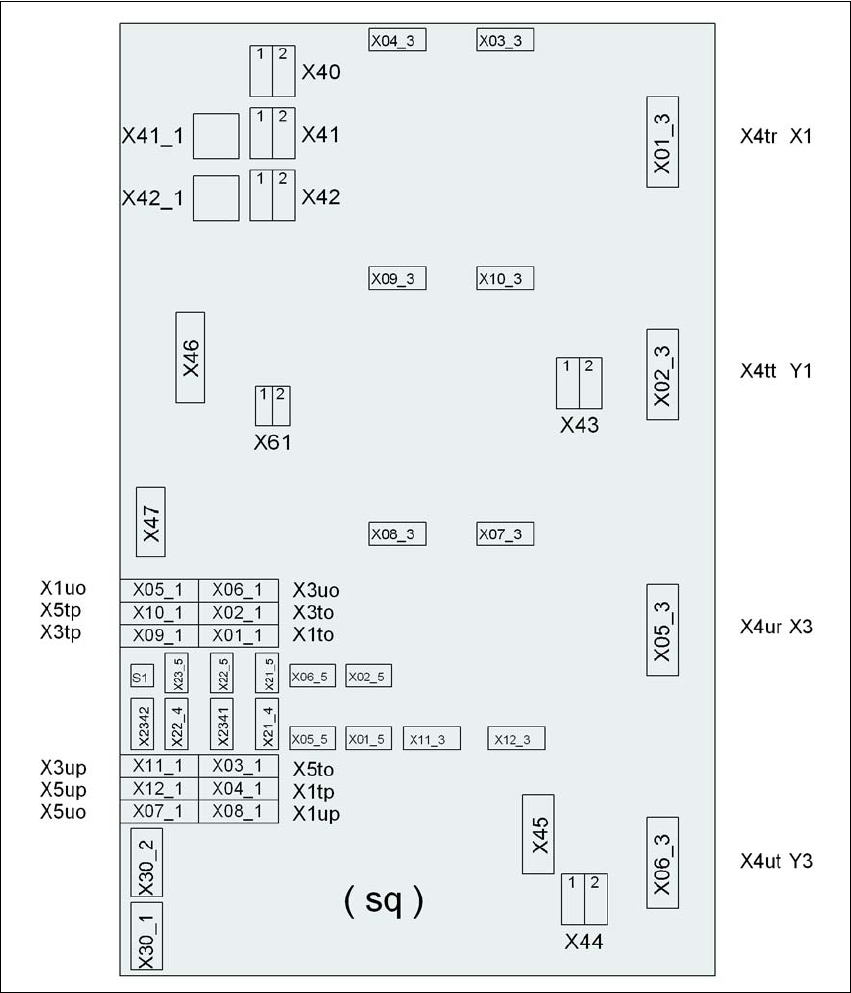

Abb. 4.3 - 11 Achseinschub X2 (Portal 1 und Portal 3), Rückseite - elektrische Anschlussstellen
Stecker
Stecker
Stecker
