Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen 279 → Kontrollieren Sie die Sc halterstellungen von S1 1: ON 2: Nicht benutzt…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
278
4.3.8.6 Achseinschub X4 (Portal 2 und Portal 3) - Stecker anschließen
→ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
Achseinschub
Stecker
Anschlusskabel Hinweis
Stecker Kabel
X41_1sq X41_1sq 03050899 Stecker einrasten
X42_1sq X42_1sq 03050899 Stecker einrasten
X45sq X45sq 03050900-W1 Stecker einrasten
X46sq X46sq
03050900-W2
03050900-W3
Stecker einrasten
X47sq X47sq
03050900-W4
03050900-W5
Stecker einrasten
X01_3sq X4tr 03050891 Stecker einrasten
X02_3sq X4tt 03050892 Stecker einrasten
X05_3sq X4ur 03050901 Stecker einrasten
X06_3sq X4ut 03050902 Stecker einrasten
X01_1sq X1to 03009791 Bis zum Anschlag einstecken
X02_1sq X3to 03009792 Bis zum Anschlag einstecken
X03_1sq X5to 03009793 Bis zum Anschlag einstecken
X04_1sq X1tp 03009794 Bis zum Anschlag einstecken
X05_1sq X1uo 03009811 Bis zum Anschlag einstecken
X06_1sq X3uo 03009812 Bis zum Anschlag einstecken
X07_1sq X5uo 03009813 Bis zum Anschlag einstecken
X08_1sq X1up 03009814 Bis zum Anschlag einstecken
X09_1sq X3tp 03009795 Bis zum Anschlag einstecken
X10_1sq X5tp 03009796 Bis zum Anschlag einstecken
X11_1sq X3up 03009815 Bis zum Anschlag einstecken
X12_1sq X5up 03009816 Bis zum Anschlag einstecken
X03_3sq X03_3sq 03050893 Stecker einrasten
X04_3sq X04_3sq 03050894 Stecker einrasten
X07_3sq X07_3sq 03050903 Stecker einrasten
X08_3sq X08_3sq 03050904 Stecker einrasten
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
279
→ Kontrollieren Sie die Schalterstellungen von S1
1: ON
2: Nicht benutzt
4.3.8.7 Achseinschub montieren
→ Heben Sie den Achseinschub vorsichtig auf die Schiene im Anbausatz.
→ Achten Sie darauf, keine Kabel zu quetschen.
→ Schieben Sie den Achseinschub in den Anbausatz bis zum Anschlag ein.
→ Sichern Sie den Achseinschub mit der Zylinderschraube.
→ Setzen Sie die Makrolon-Abdeckung ein.
→ Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 4.3 - 8
, Seite 267), wie dies in
Abb. 4.3 - 9
auf Seite 270 dargestellt ist.
→ Verriegeln Sie die Türen.
4.3.8.8 Seitenbleche montieren
→ Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 6 in Abb. 4.3 - 8, Seite 267),
wie dies in Abb. 4.3 - 9
Seite 270 dargestellt ist.
→ Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
HINWEIS 4
Ist der Eingabetransport demontiert, fahren Sie fort mit Abschnitt 4.3.9
" Eingabetransport mon-
tieren" auf Seite 280.
Ist der Eingabetransport montiert, so setzen Sie die Montagearbeiten fort mit Abschnitt 4.3.13
"Meldeleuchte montieren" auf Seite 293.
X09_3sq X09_3sq 03050896 Stecker einrasten
X10_3sq X10_3sq 03050895 Stecker einrasten
X11_3sq X11_3sq 03050906 Stecker einrasten
X12_3sq X12_3sq 03050905 Stecker einrasten
X30_1sq X30_1sq 03010054 Festschrauben
X30_2sq X30_2sq 03010054 Festschrauben
Achseinschub
Stecker
Anschlusskabel Hinweis
Stecker Kabel
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
280
4.3.9 Eingabetransport montieren
4.3.9.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Kreuzschlitzschraubendreher, Größe 1
4.3.9.2 Montage
4

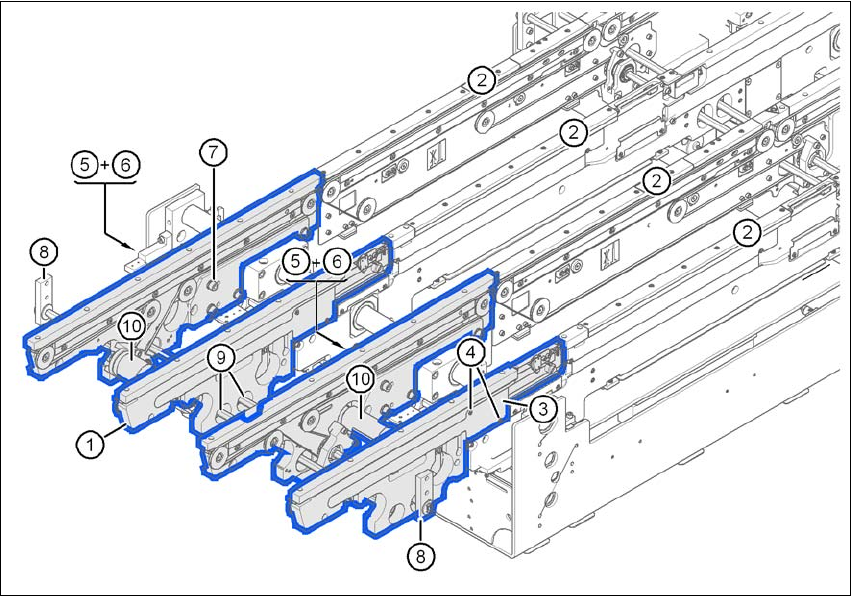

Abb. 4.3 - 14 Eingabetransport - Doppeltransport
(1) Wange, Eingabetransport
(2) Wange, Bearbeitungstransport 1
(3) Kabelabdeckung 20 x 200
(4) Senkschraube, ISO 7046, M3x6, 2 Stück pro Kabelabdeckung
(5) Kabelabdeckung 20 x 310
(6) Zylinderschraube DIN 912, M3x5, 1 Stück pro Kabelabdeckung
(7) Zylinderschraube DIN 912, M6x16, und Scheibe, 4 Stück pro Wange
(8) Führung Sechskantwelle
(9) Sechskantwelle (Einfachtransport: eine, Doppeltransport: zwei)
(10) Antriebseinheit
