4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
282
4.3.10 Anbausatz an der LP-Eingabeseite montieren
4.3.10.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Maschinenschlüssel
4.3.10.2 Montage
4

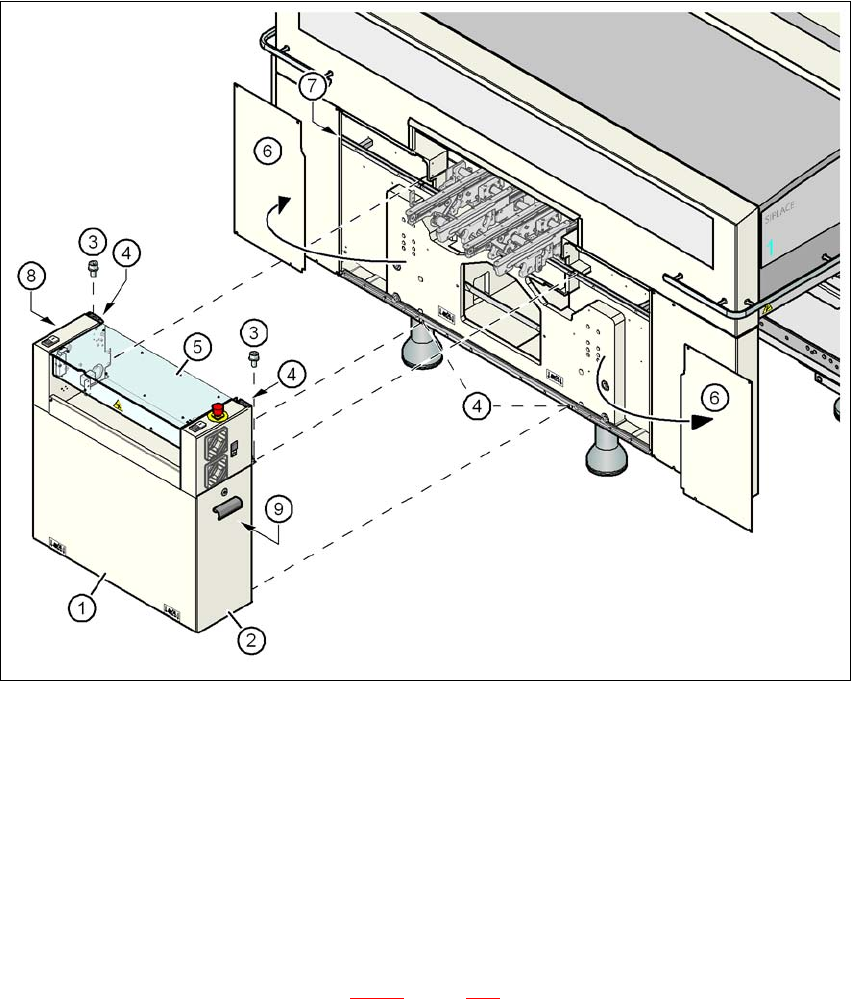

Abb. 4.3 - 15 Anbausatz an der LP-Eingabeseite montieren
(1) Anbausatz
(2) Türe
(3) Zylinderschraube DIN 912, M6x16 und Scheibe
(4) Erdungsanschluss
(5) Transportabdeckung
(6) Seitenblech, demontiert
(7) Einschubleiste
(8) Box-PC Einschub (siehe Abschnitt 4.3.11
, Seite 287)
(9) Achseinschub (X3, X4: Portale 1 und 4)
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
283
→ Entfernen Sie beide Seitenbleche (Pos. 6 in Abb. 4.3 - 15, Seite 282).
VORSICHT 4
Schrauben Sie die drei unteren Schrauben nicht gleich ab, sondern lockern Sie sie nur, damit
das Seitenblech nicht herunterfällt.
→ Lösen Sie das Erdungskabel vom Seitenblech.
→ Entfernen Sie beide Türen (Pos. 2 in Abb. 4.3 - 15
, Seite 282) vom Anbausatz (Pos. 1).
HINWEIS: 4
Um Beschädigungen zu vermeiden, empfehlen wir, dass eine zweite Person bei der Montage
des Anbausatzes hilft.
→ Stellen Sie den Box-PC Einschub
a
(Pos. 8 in Abb. 4.3 - 15, Seite 282) und den Achseinschub
(Pos. 9 in Abb. 4.3 - 15
, Seite 282) seitlich am Automaten ab, um genügend Raum für die
Montage des Anbausatzes (Pos. 1 in Abb. 4.3 - 15
, Seite 282) zu haben.
→ Achten Sie darauf, dass die Verbindungskabel zum Box-PC Einschub und Achseinschub
nicht gespannt sind.
→ Heben Sie den Anbausatz (Pos. 1 in Abb. 4.3 - 15
, Seite 282) an den Maschinenrahmen und
positionieren Sie ihn so, dass die Montagewinkel auf der Einschubleiste (Pos. 7 in Abb. 4.3 -
15, Seite 282) aufliegen.
VORSICHT 4
Achten Sie darauf, dass der Anbausatz nicht mit der Sechskantwelle des LP-Transports kol-
lidiert und dabei verbogen wird.
→ Befestigen Sie den Anbausatz mit 4 Zylinderschrauben M6x16 und Scheiben (Pos. 3 in Abb.
4.3 - 15
, Seite 282).
a) siehe Abschnitt 4.3.11, Seite 287
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
284
4.3.10.3 Führung der Sechskantwelle befestigen
→ Befestigen Sie beim Einfachtransport eine Führung für die Sechskantwelle (Pos. 8 in Abb.
4.3 - 14
, Seite 280) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
→ Befestigen Sie beim Doppeltransport zwei Führungen für die Sechskantwelle (Pos. 8 in Abb.
4.3 - 14
, Seite 280) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
4.3.10.4 Kabelverbindungen herstellen - Anbausatz an der LP-Eingabeseite
4
Linke Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
Start-/Stopptaster
Schalter LP-Transport-Abdeckung
X61/03020410 X61/03002537
Schutzhaubenschalter, Stellplatz 4
X54/03020409 X54/03002540
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 4
X242/03021056 X242/03021054
Rechte Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
NOT-HALT-Taster
Start-/Stopp-Taster
X64/03020687 X64/03002538
Schutzhaubenschalter, Stellplatz 1
X51/03020409 X51/03002539
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 1
X212/03021056 X212/03021051
