Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen 297 4.3.15.3 Abst andsmaße der Maschine nfüße und der festen rechten T ranspo…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
296
4.3.15.2 Abstandsmaße der Maschinenfüße und der festen linken Transportkante
des LP-Einfachtransports
4

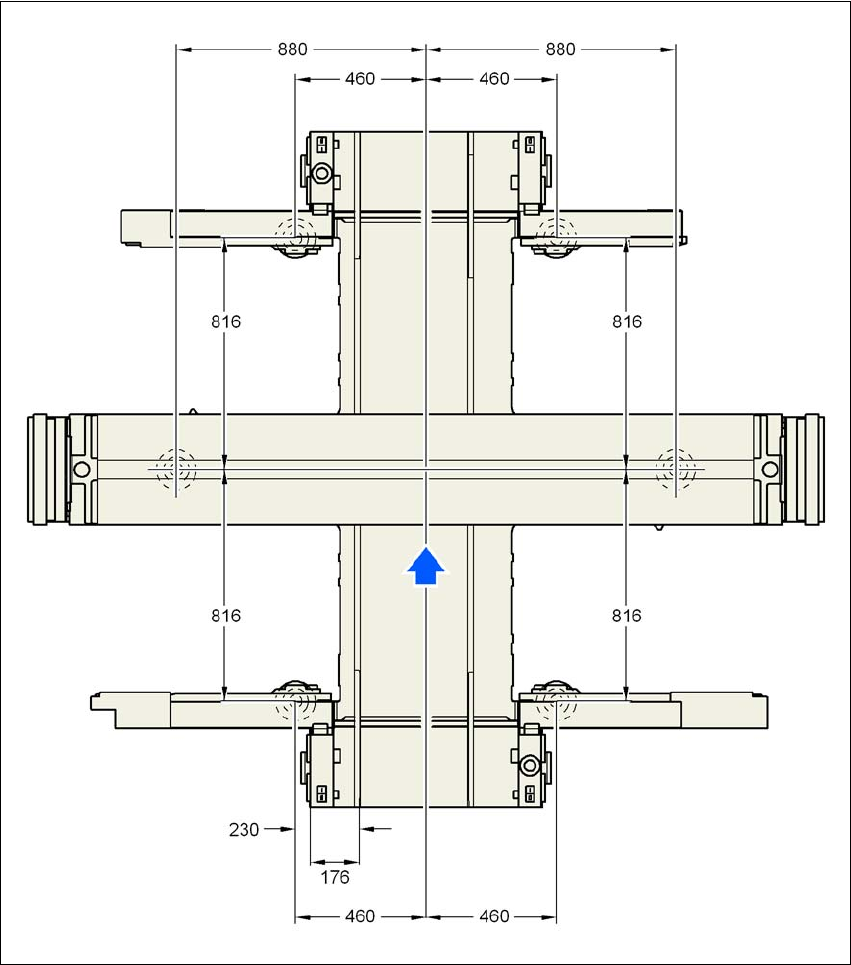

Abb. 4.3 - 23 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Einfachtransports
in Millimeter
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
297
4.3.15.3 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante
des LP-Doppeltransports
4
Abb. 4.3 - 24 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Doppeltransports
in Millimeter
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
298
4.3.15.4 Abstandsmaße der Maschinenfüße und der festen linken Transportkante
des LP-Doppeltransports
4
Abb. 4.3 - 25 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Doppeltransports
in Millimeter
