4.3.16 Den Automaten in die Linie integrieren
→ Beachten Sie die Warnhinweise, die in Abschnitt 4.3.2, Seite 255 beschrieben sind.
→ Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.3
, Seite 256.
4.3.16.1 Gabelstapler positionieren
4

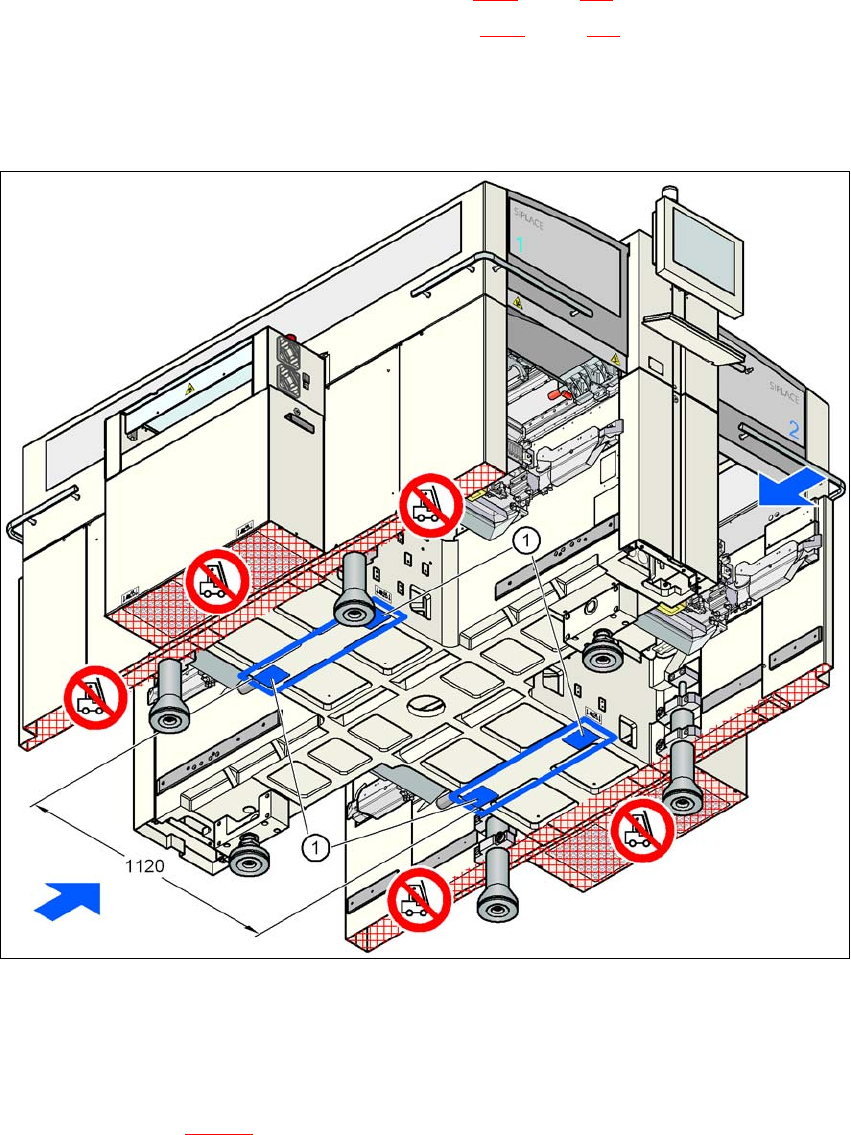

Abb. 4.3 - 28 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
→ Positionieren Sie den Gabelstapler quer zur Leiterplatten-Transportrichtung und öffnen Sie
die Gabel so weit, dass die Auflageflächen des Automaten gleichmäßig auf der Gabel auflie-
gen (siehe Abb. 4.3 - 28
).
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
302
WARNUNG 4
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Gabel-
stapler sehen Sie in Abb. 4.3 - 28
, Seite 301. Der äußere Abstand der Auflageflächen beträgt
1120 mm. Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern, dass der
Automat an den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verformung des
Maschinenrahmens wäre die Folge.
→ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
4.3.16.2 Was Sie beim Transport unbedingt beachten sollten
WARNUNG 4
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Schleifen die Maschinenfüße während des Transports auf dem Boden oder stoßen
diese gegen ein Hindernis, könnte die Befestigung der Maschinenfüße im Automatenrahmen
beschädigt werden.
