4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie 4.3 Den Automaten aufstellen Ab Softwa reversion SR.605.xx Ausgabe 07/2008 DE 306 → Drehen Sie die m ittleren Maschinenfüße mit dem Hakenschlüssel 135 - 1…
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
305
4

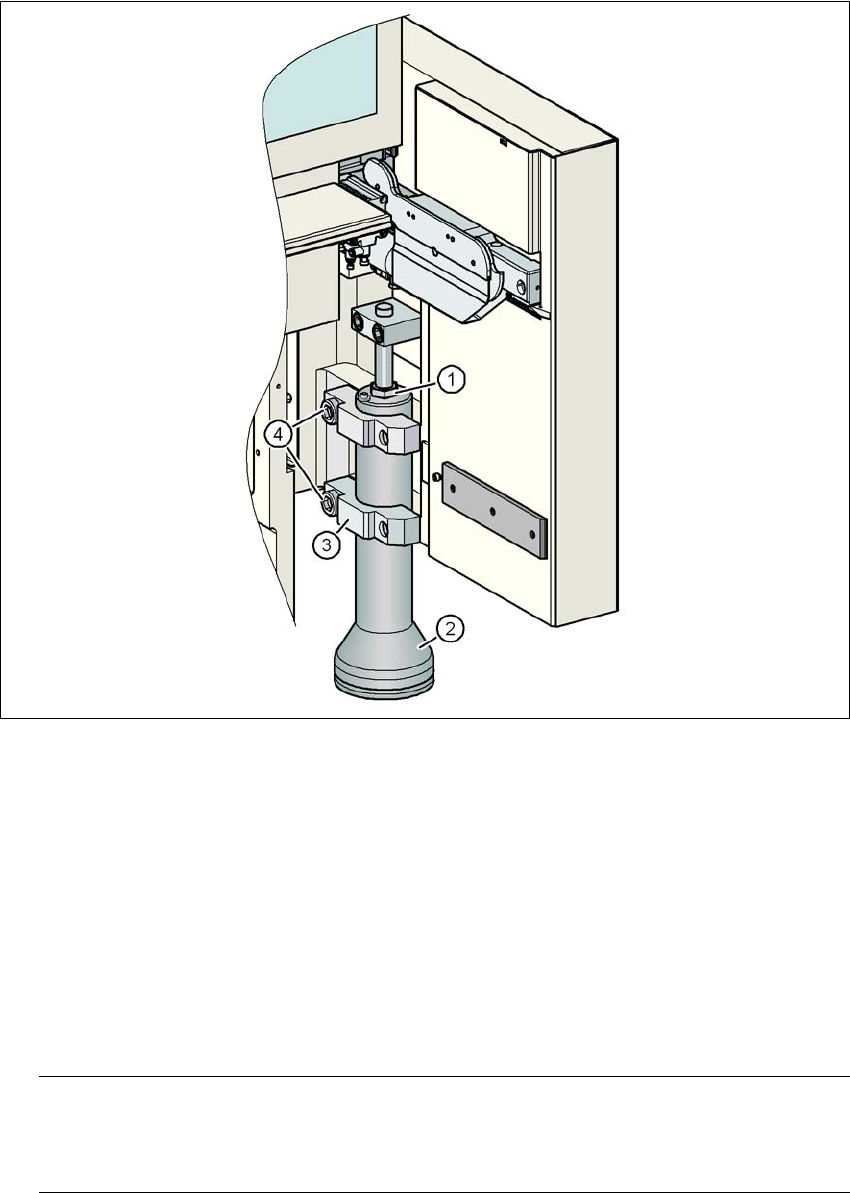

Abb. 4.3 - 31 Höhe der äußeren Maschinenfüße justieren
(1) Einstellschraube M24x2x120 zur Höhenjustage
(2) Äußerer Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
→ Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
→ Ist der Automat ausgerichtet, ziehen Sie mit dem Drehmomentschlüssel die Innensechskant-
schrauben M24x90 (Pos. 4) zum Klemmen der Klemmstücke an allen äußeren Maschinen-
füßen fest (Pos. 3).
HINWEIS 4
Das Anzugsdrehmoment beträgt 130 Nm. Bei geringerem Anzugsdrehmoment könnte der
Automat zum Vibrieren neigen.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
306
→ Drehen Sie die mittleren Maschinenfüße mit dem Hakenschlüssel 135 - 145 so weit heraus,
bis diese fest auf dem Boden aufsitzen.
→ Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Automaten dadurch dejustieren.
4
Abb. 4.3 - 32 Mittleren Maschinenfuß ausrichten und kontern
→ Kontrollieren Sie noch einmal die exakte Ausrichtung des Automaten mit der Maschinenwas-
serwaage.
→ Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
4.3.18 Transportsicherungen entfernen
– Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
307
4.3.19 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Automaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
VORSICHT 4
– Entfernen Sie daher den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
– Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschriebenen
Fett nach.
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu einer er-
heblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
