4.4 BE-Wagen an die LP-Transporthöhe anpassen
4.4.1 BE-Wagen SIPLACE X-Serie an die LP-Transporthöhe anpassen
Der BE-Wagen für die X-Zuführmodule lässt sich mit wenigen Handgriffen auf folgende Leiterplat-
ten-Transporthöhen einstellen:
830 mm ± 15 mm (Standardhöhe), 900 mm ± 15 mm, 930 mm ± 15 mm,
950 mm ± 15 mm (SMEMA-Höhe) 4
4
Abb. 4.4 - 1 BE-Wagen (SIPLACE X-Serie) mit einer LP-Transporthöhe von 950 mm
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm in den Führungssäulen.
Bei 830 mm Transporthöhe liegt der BE-Tisch auf dem Klotz (2) auf.
(2) Klotz
(3) BE-Tisch
(4) M8-Bohrungen zum Befestigen der Montagehilfe
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
309
4.4.1.1 Warnhinweise
WARNUNG 4
Nur Technikern der Firma SIPLACE oder zertifizierten Personen ist es erlaubt, die BE-Wagenhö-
he zu verstellen.
→ Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
→ Nehmen Sie alle Zuführmodule vom BE-Tisch, wenn Sie den BE-Tisch in der Höhe verstellen
wollen.
4.4.1.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Hammer
– Durchtreiber, 8 mm
– Montagehilfe (Art.-Nr. 03015976-xx)
– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
4.4.1.3 BE-Wagenhöhe ändern
WARNUNG 4
→ Nehmen Sie alle Zuführmodule vom BE-Tisch.
→ Montieren Sie zur Höhenverstellung die Montagehilfe an den BE-Tisch. Sie verhindert Verfor-
mungen des BE-Tisches, wenn der Tisch angehoben oder abgesenkt wird.
→ Befestigen Sie die Montagehilfe (Pos. 1 in Abb. 4.4 - 2
, Seite 310) mit den beiden In-
nensechskantschrauben M8 x 50 (Pos. 3 in Abb. 4.4 - 2
, Seite 310) am BE-Tisch (Pos. 4in
Abb. 4.4 - 2
, Seite 310).
→ Hängen Sie den Haken der Hebevorrichtung in die Öse ein (Pos. 2 in Abb. 4.4 - 2
, Seite 310).
→ Heben Sie den BE-Wagen-Tisch etwas an, bis die Spiralspannstifte (Pos. 6 in Abb. 4.4 - 2
,
Seite 310
) frei liegen.
→ Schlagen Sie mit dem Durchtreiber die Spiralspannstifte auf beiden Seiten vorsichtig heraus.
→ Setzen Sie die Spiralspannstifte in die Bohrungen der gewünschten LP-Transporthöhe ein
(siehe Abb. 4.4 - 1
, Seite 308).
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
310
→ Senken Sie den BE-Wagen-Tisch langsam ab, bis die Spiralspannstifte auf den Stützklötzen
(Pos. 5 in Abb. 4.4 - 2
) aufliegen.
→ Demontieren Sie die Montagehilfe.
4

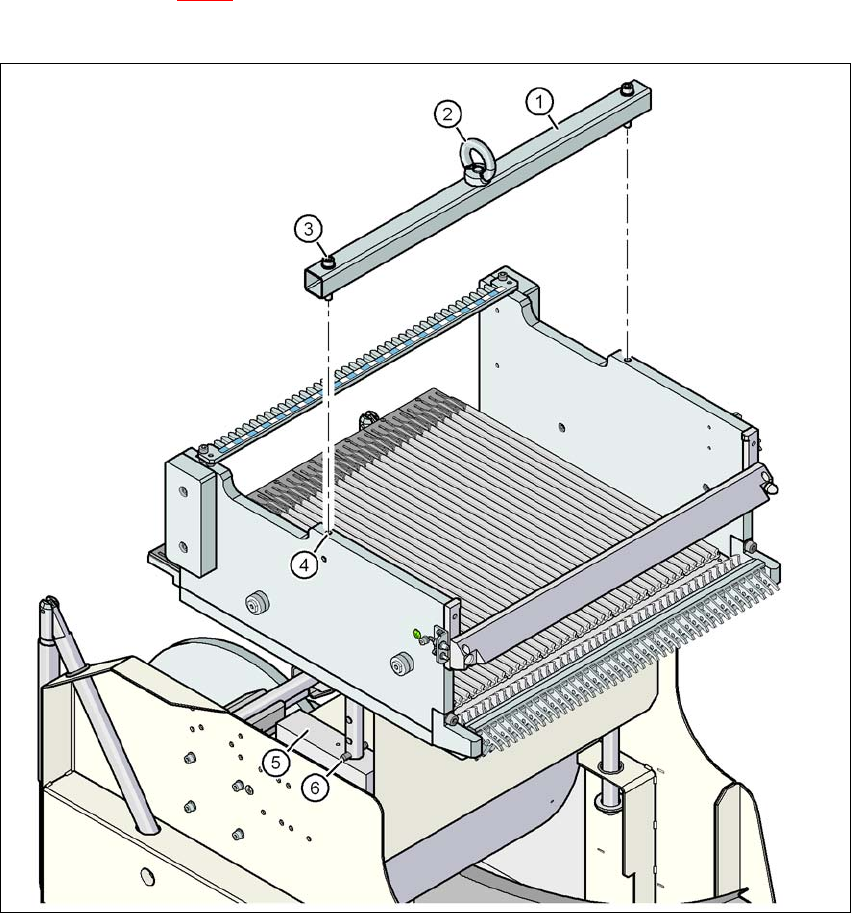

Abb. 4.4 - 2 Montagehilfe am BE-Tisch des BE-Wagens SIPLACE X befestigen
(1) Montagehilfe
(2) Öse
(3) Innensechskantschraube DIN 912, M8 x 50, 2 Stück
(4) M8-Gewindebohrung im BE-Tisch, 2x
(5) Stützklotz, 2 Stück
(6) Spiralspannstift, DIN 7343, 8 x 40 - St, 2 Stück
