Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.4 Schicht wechseln 331 5.4.2 Sicherheit shinweise zum Le eren des Gurt abfallbehälters 5 Abb. 5.4 - 1 …
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.4 Schicht wechseln Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
330
5.4 Schicht wechseln
HINWEIS: 5
Ergänzende Informationen finden Sie in folgenden Handbüchern bzw. auf Datenträger:
– Erste Schritte mit Stationssoftware 605.xx
– Instandhaltungsanleitung SIPLACE X-Serie
– Teilekatalog auf der Produkt CD
5.4.1 Tätigkeiten zum Schichtwechsel
→ Spleißen Sie die Gurte rechtzeitig. Nach einem Schichtwechsel müssen dann die Zuführmo-
dule nicht sofort nachgefüllt werden. Dies minimiert erhöhte Stillstandszeiten.
→ Geben Sie wichtige Informationen bei Schichtwechsel an den nächsten Bediener weiter.
Dazu gehören beispielsweise Änderungen am Bestückprogramm. Gehen Sie hierzu auch die
Liste der in Abschnitt 5.8
, Seite 354 beschriebenen Arbeitsschritte durch.
→ Führen Sie eine Kontrolle der Rüstung durch.
Überprüfen Sie dabei, ob die Zuführmodule mit den richtigen Bauelementen bestückt sind,
sich am richtigen Stellplatz auf dem BE-Wagen befinden und die Transportschrittweite richtig
eingestellt ist.
→ Übergeben Sie die Linie so, wie Sie diese selbst bei Schichtbeginn vorfinden möchten, das
heißt:
– Die Abwurfbehälter sind geleert.
– Die Gurtabfallbehälter sind geleert. Beachten Sie dazu den Sicherheitshinweis in Ab-
schnitt 5.4.2
, Seite 331.
– Die Zuführbereiche sind vorsichtig abgesaugt.
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.4 Schicht wechseln
331
5.4.2 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
5

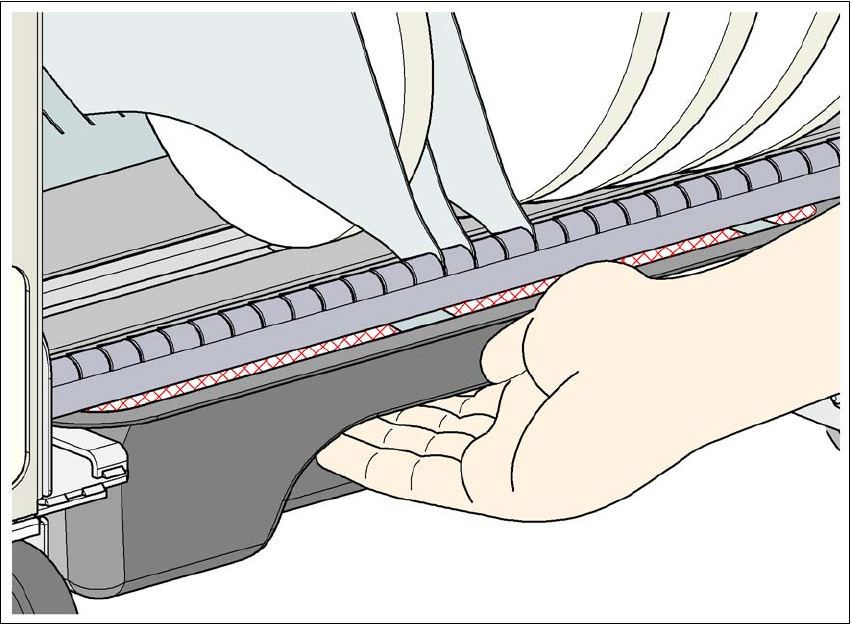

Abb. 5.4 - 1 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
Der Gurtabfallbehälter muss zum Leeren aus dem BE-Wagen herausgezogen werden. Dabei be-
steht die Gefahr, dass man sich den Daumen einklemmt.
→ Zur Vermeidung dieses Risikos fassen Sie den Gurtabfallbehälter mit den Fingern an der Un-
terseite der Griffschale und legen den Daumen auf die Griffschale.
→ Bringen Sie Ihren Daumen keinesfalls in den Spalt zwischen Gurtcontainer und Gurtabfallbe-
hälter, da der Daumen sonst eingeklemmt wird.
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.5 Kontrollgang durchführen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
332
5.5 Kontrollgang durchführen
5.5.1 X-Zuführmodule kontrollieren
5
Abb. 5.5 - 1 X-Zuführmodule kontrollieren
(1) Klappe
(2) Messer
(3) Statusanzeige
(4) LCD-Anzeige
5
→ Kontrollieren Sie, ob der Folienbehälter des X-Gurtzuführmoduls voll ist. Öffnen Sie dazu die
Klappe (Pos. 1). Ziehen Sie die Deckfolie heraus und schneiden Sie sie mit einer Schere oder
am integrierten Messer (Pos. 2) bei 8 und 12 mm X-Gurtzuführmodulen ab.
