5.5 Kontrollgang durchführen
5.5.1 X-Zuführmodule kontrollieren
5
Abb. 5.5 - 1 X-Zuführmodule kontrollieren
(1) Klappe
(2) Messer
(3) Statusanzeige
(4) LCD-Anzeige
5
→ Kontrollieren Sie, ob der Folienbehälter des X-Gurtzuführmoduls voll ist. Öffnen Sie dazu die
Klappe (Pos. 1). Ziehen Sie die Deckfolie heraus und schneiden Sie sie mit einer Schere oder
am integrierten Messer (Pos. 2) bei 8 und 12 mm X-Gurtzuführmodulen ab.
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.5 Kontrollgang durchführen
333
HINWEIS 5
Reißen Sie niemals die Deckfolie ab. Dies kann zu Problemen mit dem Deckfolienabzug füh-
ren. Bei den 8 und 12 mm X Gurtzuführmodulen ist ein Messer (Pos. 2) zum leichten Abtren-
nen der Deckfolie integriert.
→ Kontrollieren Sie die mehrfarbige Statusanzeige (Pos. 3 in Abb. 5.5 - 1
, Seite 332).
– Leuchtet sie grün, ist das Zuführmodul betriebsbereit.
– Leuchtet sie orange, wird eine Warnung signalisiert. Der Text der Warnung erscheint an
der LCD-Anzeige (Pos. 4 in Abb. 5.5 - 1
, Seite 332).
– Leuchtet die Statusanzeige rot, ist es zu einer Fehlfunktion gekommen. Die Fehlermel-
dung erscheint an der LCD-Anzeige (Pos. 3 in Abb. 5.5 - 1
, Seite 332).
Eine Aufstellung der LCD- und Statusanzeigen am Bedienfeld finden Sie in Abschnitt 5.7
,
Seite 351
. 5
Ist die Statusanzeige aus, kann dies folgende Ursachen haben: 5
– Das Zuführmodul ist nicht in der aktuellen Rüstung.
– Das Zuführmodul ist defekt.
– Das Zuführmodul ist deaktiviert (z.B. aufgrund eines Druckluftabfalls).
5.5.2 S-Zuführmodule kontrollieren
→ Überprüfen Sie, ob der Gurt richtig in den Federn des S-Zuführmoduls liegt.
5

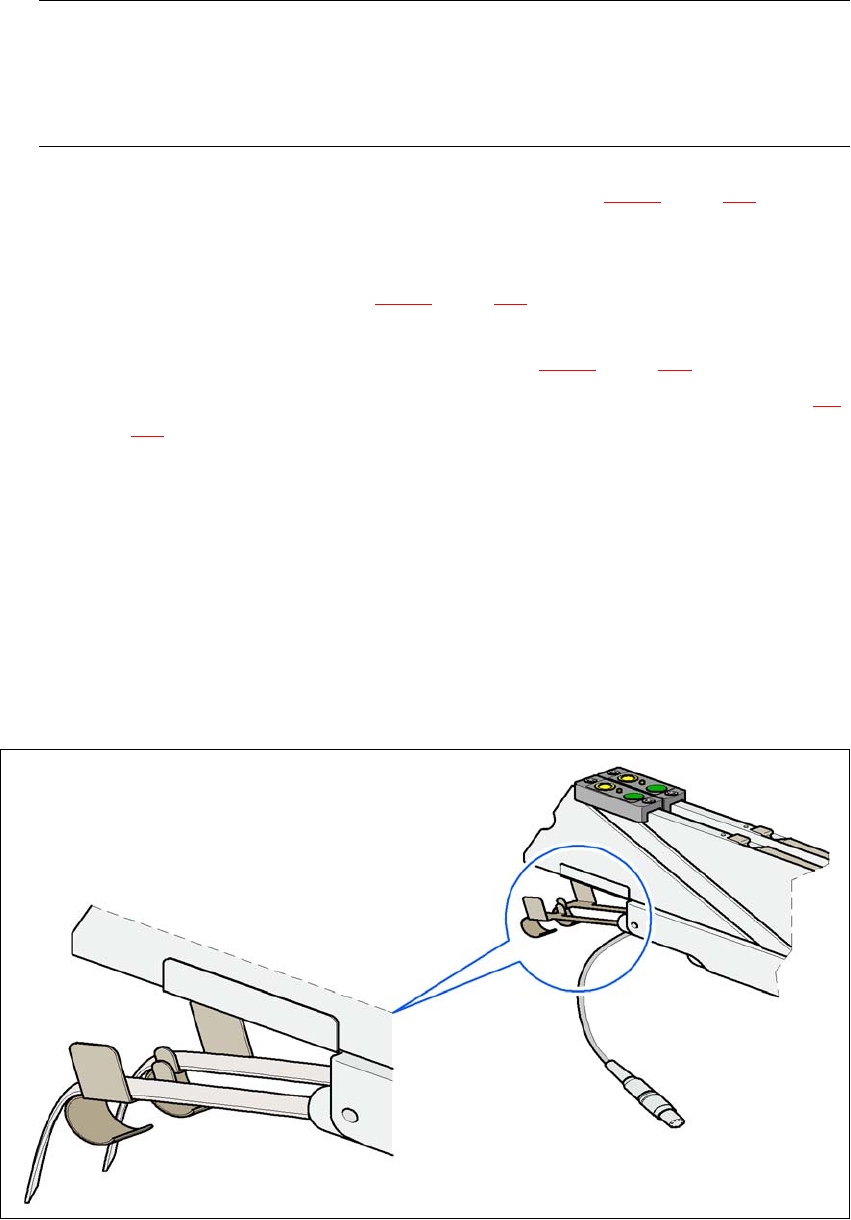

Abb. 5.5 - 2 Gurt in die Federn des S-Zuführmoduls einlegen
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.5 Kontrollgang durchführen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
334
→ Kontrollieren Sie, ob der Folienbehälter des S-Zuführmoduls voll ist.
Wenn ja, ziehen Sie die Folie heraus und schneiden Sie sie mit einer Schere ab.
HINWEIS
Wenn Sie die Folie nicht abschneiden sondern abreißen, kann dies zu Problemen mit dem
Gurtabzug führen.
Die 3x8mm - Zuführmodule sind dafür mit einem integrierten Schneidmesser ausgestattet.
Es befindet sich im Folienbehälter am Zuführmodul-Ende unter den Klappen. 5
→ Kontrollieren Sie bei Kombizuführmodulen (24/32 mm), ob das Entnahmefenster auf dem Zu-
führmodul die richtige Größe für das Bauelement hat.
→ Überprüfen Sie, ob Gurtführungen bei Kombi-Zuführmodulen (24mm / 32 mm) eingesetzt
sind.
5.5.3 Gurte rechtzeitig anspleißen
HINWEIS:
Spleißen Sie die Gurte rechtzeitig, so dass die Zuführmodule nicht leer werden. Dies führt
sonst zu erhöhten Stillstandszeiten.
Spleißen Sie die Gurte aber auch nicht zu früh, denn wenn Sie nach dem Spleißen das Ende
des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen Gurtes
zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies führt wiederum zu Abholfeh-
lern und erhöhten Stillstandszeiten. 5
5.5.4 LP-Unterstützungen kontrollieren
→ Kontrollieren Sie die Position der magnetischen LP-Unterstützungen auf dem Hubtisch:
– Achten Sie darauf, dass die LP-Unterstützungen nicht mit Bauelementen auf der Unter-
seite der Leiterplatten kollidieren.
– Achten Sie zudem darauf, dass die LP-Unterstützungen nicht mit den Wangen des LP-
Transports kollidieren.
– Verwenden Sie nur LP-Unterstützungen, wie sie in Abschnitt 6.13
, Seite 445, beschrie-
ben sind.
