5.5.5 Halterung für zusätzliche Gurtrolle (X-Serie)
5
Abb. 5.5 - 3 Halterung für zusätzliche Gurtrolle (X-Serie)
(1) Halterung für zusätzliche Gurtrolle, Artikel-Nr. 00141217-xx
(2) Aufnahmevorrichtung für die Halterung
5
Zuführmodule der X-Serie können Gurte problemlos verarbeiten, wenn der seitliche Versatz zwi-
schen dem Zuführmodul und der Gurtrolle nicht mehr als 60 mm beträgt. Sollte aufgrund einer
vorgegebenen Rüstung der maximal zulässige Versatz nicht eingehalten werden können, emp-
fehlen wir, die Halterung für eine zusätzliche Gurtrolle (Pos. 1) zu verwenden. Stecken Sie die Hal-
terung einfach in die Aufnahmevorrichtung (Pos. 2) und verschieben Sie diese solange, bis der
maximal zulässige Versatz von 60 mm unterschritten wird. Der BE-Wagen hat insgesamt 5 Auf-
nahmevorrichtungen. Jede Gurtrollenhalterung kann 2 Gurtrollen aufnehmen, sodass sich bis zu
zehn 15" (381 mm) - Spulen oberhalb des Gurtcontainers positionieren lassen.
max. 60 mm
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.5 Kontrollgang durchführen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
336
5.5.6 Trennbleche in den Gurtcontainer einsetzen
→ Das Trennblech hat unterschiedliche Kanten und kann auf zwei Arten in den Gurtcontainer
eingesetzt werden. Bei Verwendung von Steckachsen zeigt das Trennblech mit den Ausspa-
rungen für die Steckachsen nach oben (siehe Pos. 4 in Abb. 5.5 - 4
). Wenn Sie keine Steck-
achsen verwenden, zeigt die abgerundete Kante des Trennblechs nach oben (siehe Pos. 5
in Abb.
5.5 - 4
).
→ Setzen Sie die Trennbleche ein, wie dies in Abb. 5.5 - 4
zu sehen ist und berücksichtigen Sie,
dass die kleinste Teilung des Gurtcontainers eine 2er-Teilung ist. Sie vermeiden so Bestück-
fehler.
→ Kontrollieren Sie, dass die Trennbleche die gleiche Rastposition an allen drei Führungsleis-
ten einnehmen. Andernfalls wird das Trennblech verkantet oder gebogen.
5

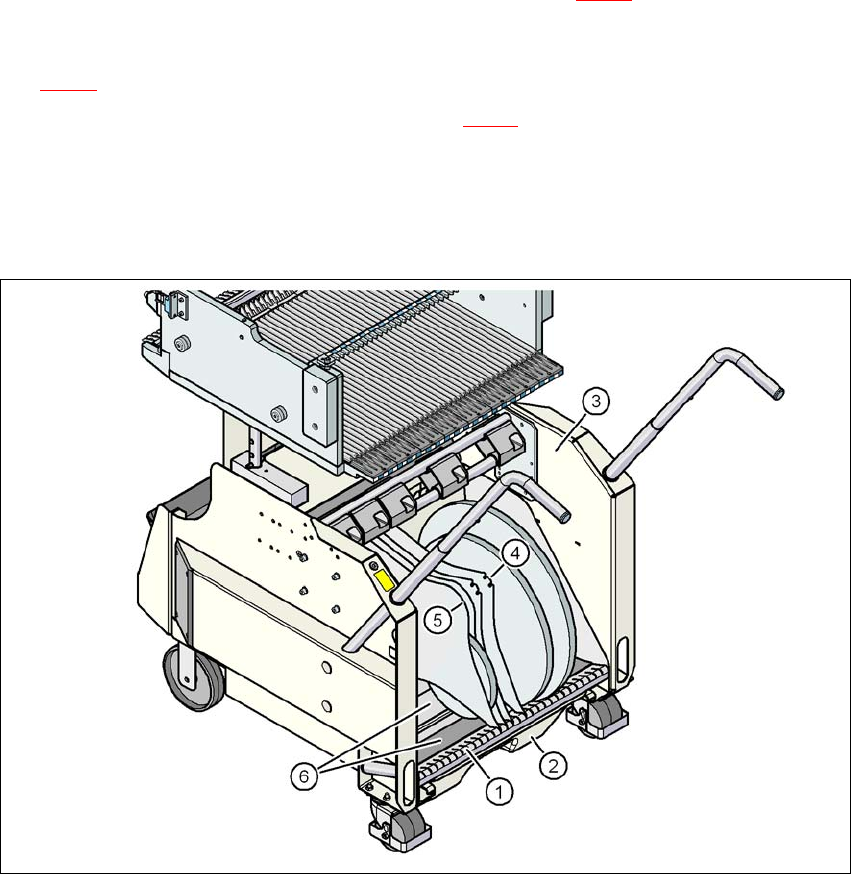

Abb. 5.5 - 4 Trennbleche im Gurtcontainer
(1) Führungsleiste für die Trennbleche
(2) Gurtabfallbehälter
(3) Gurtcontainer
(4) Lage des Trennblechs, wenn Steckachsen verwendet werden
(5) Lage des Trennblechs, wenn keine Steckachsen verwendet werden
(6) Gleitauflagen für die Gurtrollen
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.5 Kontrollgang durchführen
337
5.5.7 Steckachsen für große Gurtrollen verwenden
→ Setzen Sie für große Gurtrollen Steckachsen in die Trennbleche des SIPLACE HF BE-Wa-
gens ein.
HINWEIS 5
Wir empfehlen, bei Gurtrollen mit einem Durchmesser ab 15" (381 mm) Steckachsen zu verwen-
den, um die Betriebssicherheit der S-Zuführmodule zu gewährleisten.
5

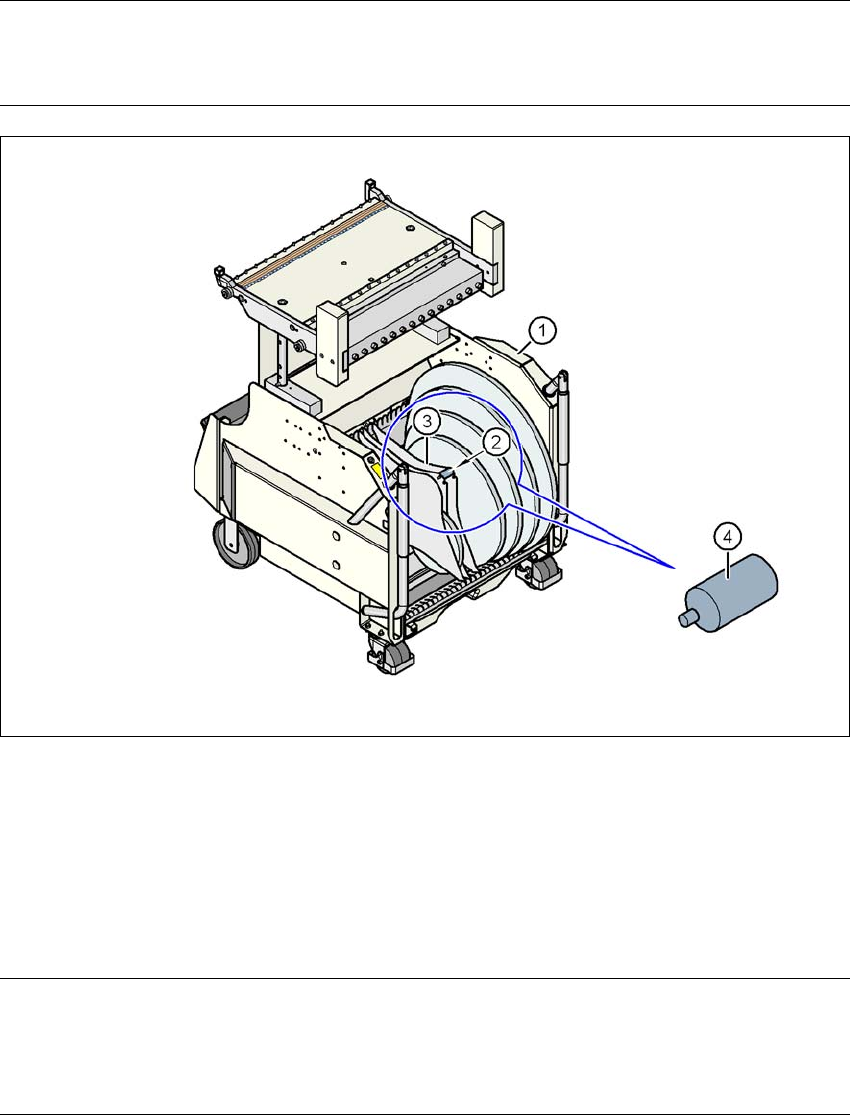

Abb. 5.5 - 5 Steckachsen für große Spulen einsetzen
5
(1) BE-Wagen
(2) Position der Steckachsen
(3) Trennblech
(4) Steckachse (vergrößert)
5
HINWEIS: 5
Bei BE-Wagen der X-Serie benötigen Sie in der Regel keine Steckachsen. Tritt allerdings am X-
Zuführmodul die Fehlermeldung "Timeout" vermehrt auf, empfehlen wir, dennoch Steckachsen
einzusetzen.
