Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 5.6 Zuführmodule rüsten 339 Das X-Zuführmodul ist du rch eine Klinke im BE-T isch verriegelt und kann n…
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.6 Zuführmodule rüsten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
338
5.6 Zuführmodule rüsten
5.6.1 Hinweise zur Behandlung von Zuführmodulen
Zuführmodule sind Präzisionsgeräte. Gehen Sie deshalb mit den Zuführmodulen umsichtig um.
→ Vermeiden Sie, Zuführmodule gegen Hindernisse zu stoßen.
→ Lassen Sie die Zuführmodule nicht fallen.
→ Verwenden Sie zur Instandhaltung nur geeignetes Werkzeug.
5.6.2 X-Zuführmodule vom BE-Tisch abnehmen
5
Abb. 5.6 - 1 X-Zuführmodule vom BE-Tisch abnehmen
(1) Entnahmegriff
(2) Statusanzeige
(3) LCD-Anzeige
(4) Klinke zum Verriegeln der X-Zuführmodule
5
Im betriebsbereiten Zustand leuchtet die Statusanzeige (Pos. 2 in Abb. 5.6 - 1, Seite 338) grün,
wenn das X-Zuführmodul in der aktuellen Rüstung enthalten ist. Ist das Zuführmodul nicht in der
aktuellen Rüstung enthalten, bleibt die Statusanzeige dunkel.
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.6 Zuführmodule rüsten
339
Das X-Zuführmodul ist durch eine Klinke im BE-Tisch verriegelt und kann nicht herausgezogen
werden. Wollen Sie Zuführmodule vom BE-Tisch abnehmen, gehen Sie wie folgt vor:
→ Drücken Sie den Entnahmegriff (Pos. 1 in Abb. 5.6 - 1
, Seite 338). Der Entnahmegriff
springt heraus und die Statusanzeige erlischt.
→ Warten Sie etwa 1 Sekunde, bis die Verriegelung (Pos. 4 in Abb. 5.6 - 1
, Seite 338) das
Zuführmodul freigibt.
→ Ziehen Sie das Zuführmodul am Entnahmegriff aus dem BE-Tisch. Wenn Sie länger als
ca. 5 s warten, wird das Zuführmodul wieder verriegelt. Die Statusanzeige leuchtet rot
auf und an der LCD-Anzeige (Pos. 3 in Abb. 5.6 - 1
, Seite 338) erscheint die Meldung
"Handle --->>".
→ Rasten Sie den Entnahmegriff wieder ein. Ist das X-Zuführmodul in der aktuellen Rüs-
tung enthalten, leuchtet die Statusanzeige leuchtet grün und an der LCD-Anzeige wer-
den wieder die Spurnummer und die Schrittweite angezeigt.
→ Drücken Sie erneut den Entnahmegriff (Pos. 1 in Abb. 5.6 - 1
, Seite 338) und ziehen Sie
nun das Zuführmodul aus dem BE-Tisch.
5.6.3 X-Zuführmodul am BE-Wagen (X-Serie) einsetzen
5.6.3.1 X-Zuführmodul vor dem Einsetzen überprüfen
Prüfen Sie folgende Punkte, bevor Sie ein Zuführmodul am BE-Tisch einsetzen:
→ Das Zuführmodul muss in einwandfreiem Zustand sein.
→ Prüfen Sie durch leichtes Antippen, ob die Deckfolienschwinge (Pos. 2 in Abb. 5.6 - 2
,
Seite 340
) nicht klemmt.
→ Kontrollieren Sie, ob der Bereich des Abholfensters (Pos. 3 in Abb. 5.6 - 2
, Seite 340)
frei von losen Bauelementen ist.
HINWEIS 5
Leeren Sie das BE-Entsorgungsfach (Pos. 5 in Abb.5.6 - 2
, Seite 340), bevor Sie Bauele-
mente aus dem Zuführmodul schütteln.
→ Drücken Sie den Hebel (Pos. 4 in Abb. 5.6 - 2
, Seite 340) zum Öffnen des Abholfensters
(Pos. 3 in Abb. 5.6 - 2
, Seite 340) etwas nach vorne. Dabei wird das Abholfenster etwas
angehoben.
HINWEIS 5
Betätigen Sie den Hebel nicht, wenn ein Gurt eingelegt ist. Die gespannte Deckfolie würde
den Gurt weitertransportieren und Bauelemente freilegen.
→ Entfernen Sie lose Bauelemente unter dem Abholfenster.
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.6 Zuführmodule rüsten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
340
→ Schließen Sie das Abholfenster (Pos. 3 in Abb. 5.6 - 2), indem Sie den Hebel (Pos. 4 in
Abb. 5.6 - 2
) zurücklegen.
→ Entfernen Sie lose Bauelemente auf dem BE-Tisch mit einem Pinsel oder einem Staub-
sauger mit geeigneter Düse.
HINWEIS 5
Ist der Gurt bereits eingelegt, schneiden Sie ihn bündig an der Vorderkante des Zuführmo-
duls ab.
→ Steht der Entnahmegriff (Pos. 1) noch heraus, so rasten Sie ihn ein.
5

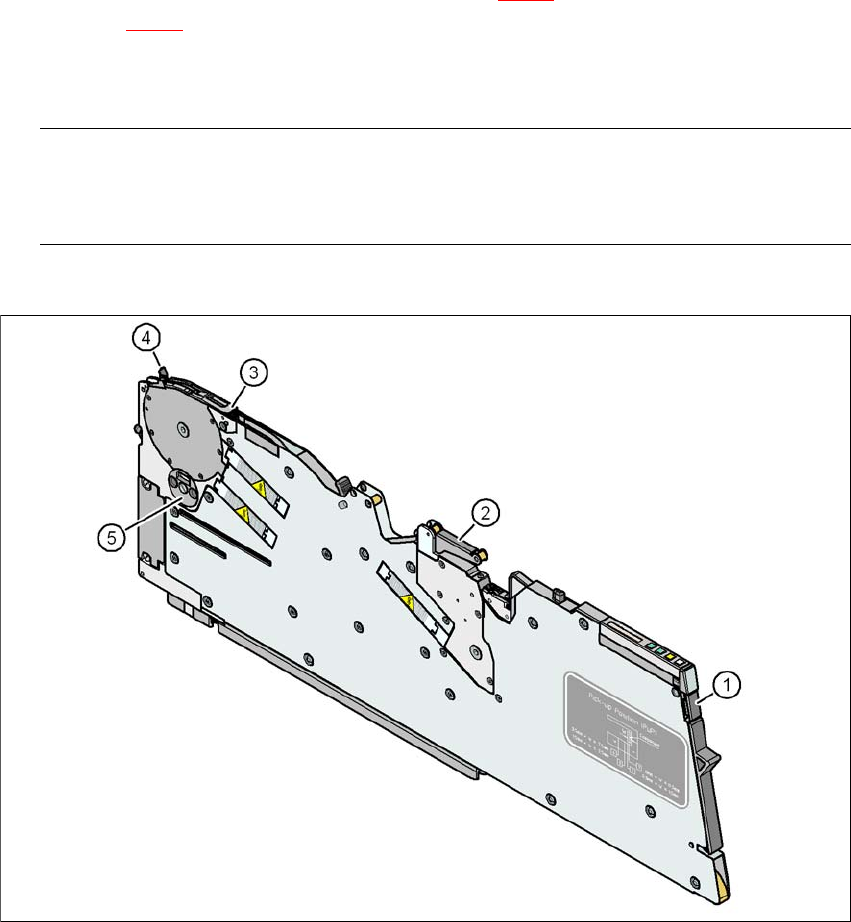

Abb. 5.6 - 2 X-Zuführmodul vor dem Einsetzen überprüfen
(1) Entnahmegriff
(2) Deckfolienschwinge
(3) Abholfenster
(4) Hebel zum Anheben und Einrasten des Abholfensters
(5) BE-Entsorgungsfach
