Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 5.6 Zuführmodule rüsten 345 → Schieben Sie den Hebe l (Pos. 5 in Abb. 5.6 - 5 , Seite 344 ) nach vor ne…
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.6 Zuführmodule rüsten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
344
5

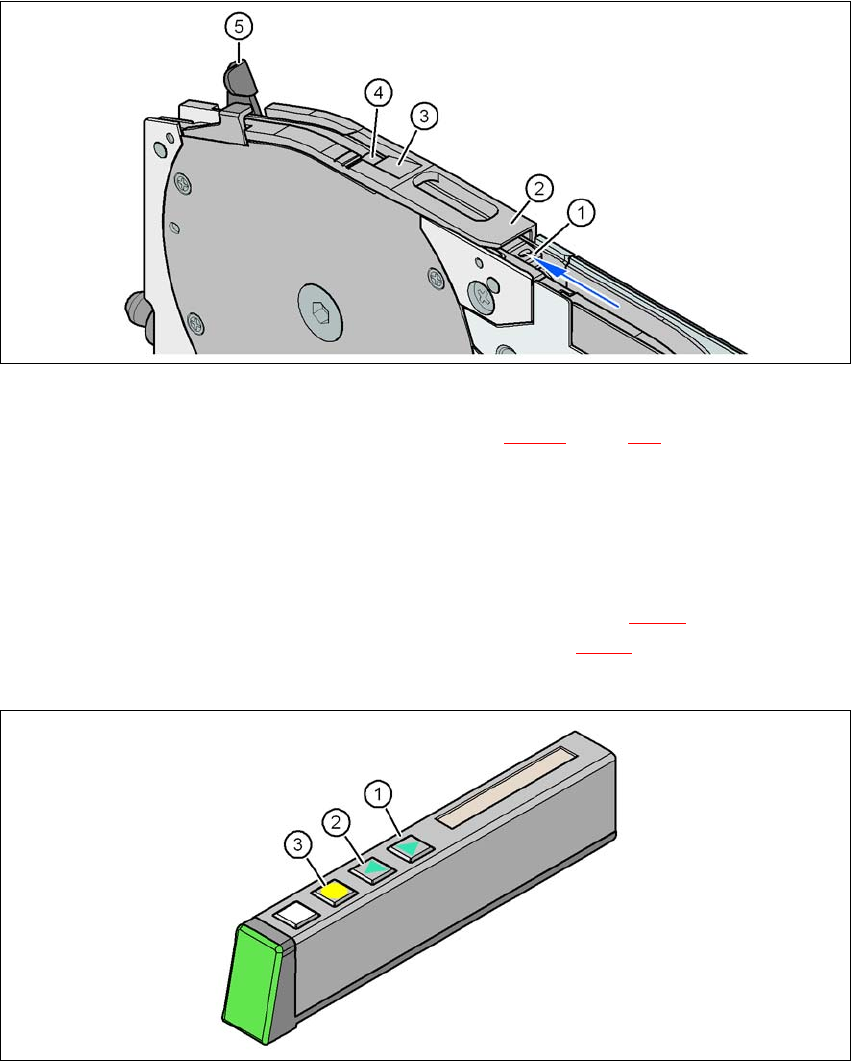

Abb. 5.6 - 5 Abholfenster des Gurtzuführmoduls
(1) Gurtunterstützung, herausnehmbar (siehe Abschnitt 5.6.4.4, Seite 346)
(2) Abholfenster
(3) Abzugskante für die Deckfolie
(4) Abholbereich für Bauelemente
(5) Hebel zum Anheben und Verriegeln des Abholfensters
→ Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 5.6 - 6
) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 5.6 - 5
) der Bauelemente befin-
det.
5
Abb. 5.6 - 6 Bedienfeld des Zuführmoduls
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.6 Zuführmodule rüsten
345
→ Schieben Sie den Hebel (Pos. 5 in Abb. 5.6 - 5, Seite 344) nach vorne, um das Abholfenster
(Pos. 2 in Abb. 5.6 - 5
, Seite 344) in die erste Rastposition anzuheben.
→ Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
→ Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.6 - 5
, Seite
344
) anliegt.
HINWEIS 5
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante anliegt.
→ Klappen Sie den Hebel (Pos. 5 in Abb. 5.6 - 5
, Seite 344) zurück, um das Abholfenster abzu-
senken.
→ Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.6 - 7
) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.6 - 7
).
5

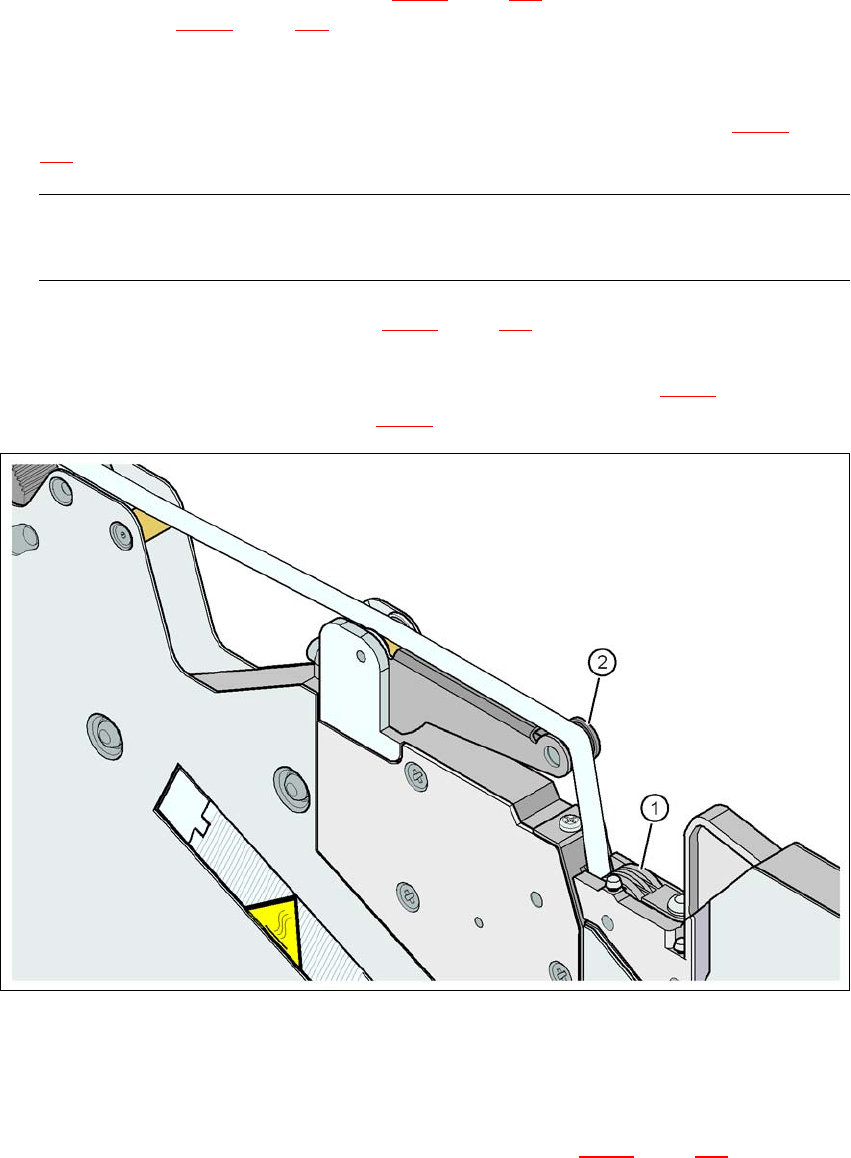

Abb. 5.6 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
→ Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.6 - 6, Seite 344) solange, bis
die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den An-
triebsmotor.
→ Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.6 Zuführmodule rüsten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
346
5.6.4.4 Gurtunterstützung für 8 mm X-Gurtzuführmodul
5

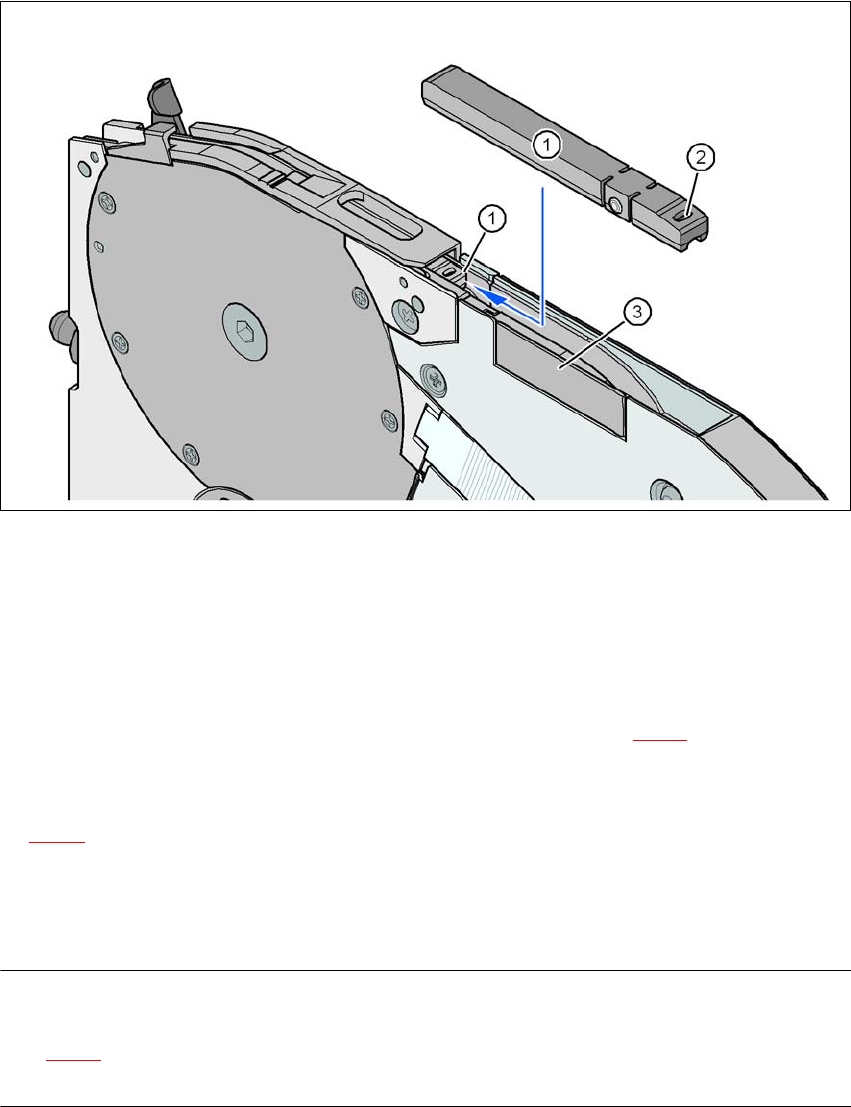

Abb. 5.6 - 8 8 mm X-Zuführmodul - Gurtunterstützung und Spleißsensor
(1) Gurtunterstützung, herausnehmbar
(2) Ovale Öffnung in der Gurtunterstützung
(3) Einbauort für Spleißsensor
Das 8 mm X-Zuführmodul ist mit einer Gurtunterstützung (Pos. 1 in Abb. 5.6 - 8
) ausgestattet. Bei
Bedarf kann sie leicht entfernt werden.
→ Führen Sie die Klinge eines Uhrmacher-Schraubendrehers in die ovale Öffnung (Pos. 2 in Abb.
5.6 - 8
) der Gurtunterstützung ein und ziehen Sie die Gurtunterstützung entgegen der Gurt-
transportrichtung heraus.
→ Achten Sie beim Einsetzen der Gurtunterstützung darauf, dass sie in ihrer Sollposition einras-
tet.
HINWEIS 5
Setzen Sie bei allen Bauelementen ab 0402 und kleiner immer die Gurtunterstützung (Pos. 1 in
Abb. 5.6 - 8
) in das 8 mm X-Zuführmodul ein. Sie erzielen damit eine konstante Z-Abholhöhe und
reduzieren zudem den Zeitaufwand für Korrekturen der Abholhöhen auf ein Minimum.
