5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie 5.12 An- und Abdocken des BE-Wagens an der Andockstation Ab Softwareversion SR.605.xx Ausgabe 0 7/2008 DE 366 5.12 An- und Abdocken des BE-W agens an de…
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.11 BE-Wagen an- bzw. abdocken
365
VORSICHT 5
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs befindet.
→ Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten.
HINWEIS 5
Schließen Sie die Schutzhauben, da das Andocken nur bei geschlossenen Schutzhauben mög-
lich ist.
→ Drücken Sie den entsprechenden Taster an der Ein- oder Ausgabeseite des Automaten (Pos.
1, 2, 3 oder 4 in Abb. 5.11 - 1
, Seite 358), so lange, bis der Wagen vollständig angedockt ist.
→ Schieben Sie die Hülse (Pos. 1 in Abb. 5.11 - 7
) an beiden Griffen nach oben und schwenken
Sie den Griff nach unten (Pos. 2 in Abb. 5.11 - 7
).
5

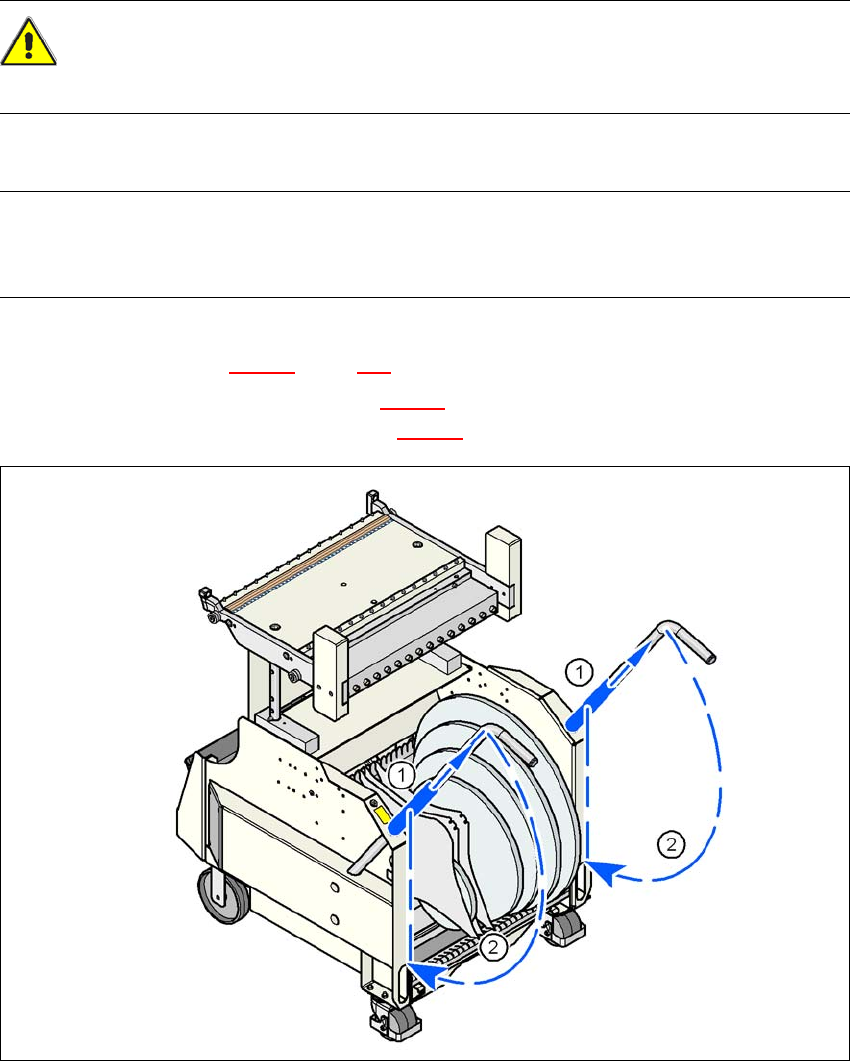

Abb. 5.11 - 7 BE-Wagen HF - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.12 An- und Abdocken des BE-Wagens an der Andockstation Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
366
5.12 An- und Abdocken des BE-Wagens an der Andock-
station
5
Abb. 5.12 - 1 BE-Wagen X-Serie - Griffe nach unten schwenken
(1) Kontrollleuchte für die Netzversorgung
(2) Taster zum Ver- und Entriegeln aller Zuführmodule auf dem BE-Wagen
(3) Horizontalspanner zum Fixieren des BE-Tisches - Hebel in Stellung "geschlossen"
5
5
5.12.1 BE-Wagen SIPLACE X-Serie an die Andockstation andocken
WARNUNG 5
→ Greifen Sie während des Andockens nicht in die Bereiche zwischen BE-Wagen und Andock-
station.
→ Öffnen Sie die beiden Horizontalspanner gleichzeitig, indem Sie diese in Pfeilrichtung bewe-
gen (Pos. 3 in Abb. 5.12 - 1
).
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.12 An- und Abdocken des BE-Wagens an der Andockstation
367
→ Schieben Sie den BE-Wagen vorsichtig in die Andockstation. Dabei wird der BE-Tisch ange-
hoben.
→ Achten Sie darauf, dass der BE-Wagen vollständig auf der Bodenplatte der Andockstation
steht.
→ Schließen Sie die beiden Horizontalspanner gleichzeitig (Pos. 3 in Abb. 5.12 - 1
, Seite 366.
Der BE-Tisch wird in die endgültige Position angehoben und verriegelt.
→ Mit Hilfe des Tasters (Pos. 2 in Abb. 5.12 - 1
, Seite 366) lassen sich alle Zuführmodule auf
dem BE-Tisch ent- oder verriegeln.
5.12.2 BE-Wagen SIPLACE X-Serie von der Andockstation abdocken
WARNUNG 5
→ Greifen Sie während des Abdockens nicht in die Bereiche zwischen BE-Wagen und Andock-
station.
→ Öffnen Sie beide Horizontalspanner gleichzeitig (Pos. 3 in Abb. 5.12 - 1
, Seite 366).
Der BE-Tisch wird abgesenkt.
→ Ziehen Sie nun den BE-Wagen aus der Andockstation heraus.
