6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
376
WARNUNG 6
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 6
) kann zum Bestückkopfcrash
führen. Achten Sie deshalb darauf, dass die Hebel nicht über die Magazine hinausstehen.
6
Abb. 6.1 - 6 Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
377
HINWEIS 6
– Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
– Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2 und 6 in
Abb. 6.1 - 6
, Seite 376) in die Zentrierbohrungen und in das Langloch (Pos. 6 in Abb. 6.1 - 6,
Seite 376) gleiten können.
→ Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 6
, Seite 376).
→ Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig in
alle Druckknöpfe einrasten.
6.1.1.9 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Marken, eine zur Bestimmung der Position und
eine zur Bestimmung der Winkellage.
6

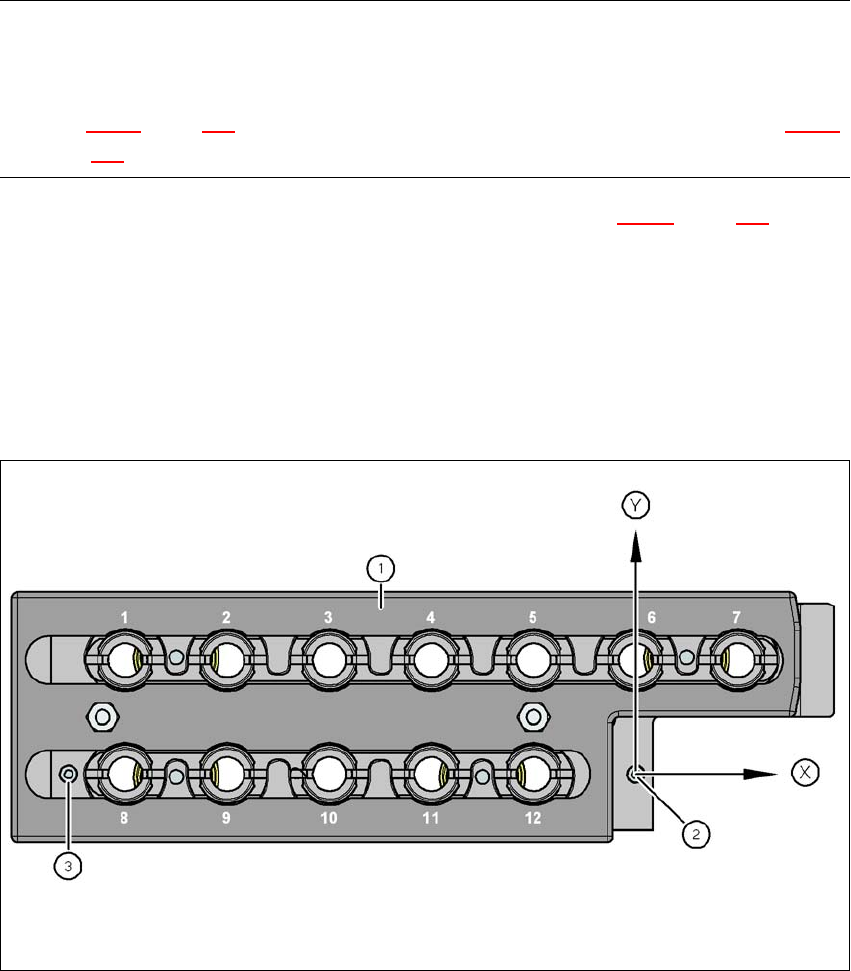

Abb. 6.1 - 7 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Marke zur Bestimmung der Position
(3) Marke zur Bestimmung der Winkellage
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
378
6.1.1.10 Pipettenwechsler "Reihe 2" für den 20-Segment Collect&Place Kopf
Artikel-Nr. 00119716-xx Pipettenwechsler 2, X-Serie, C&P20A
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden:
X4-Automat: Stellplätze 1, 2, 3 und 4 (siehe Abb. 6.1 - 2
, Seite 371)
X3-Automat: Stellplätze 1, 3 und 4 (siehe Abb. 6.1 - 3
, Seite 372)
X2-Automat: Stellplätze 1 und 3 (siehe Abb. 6.1 - 4
, Seite 373)
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz.
6

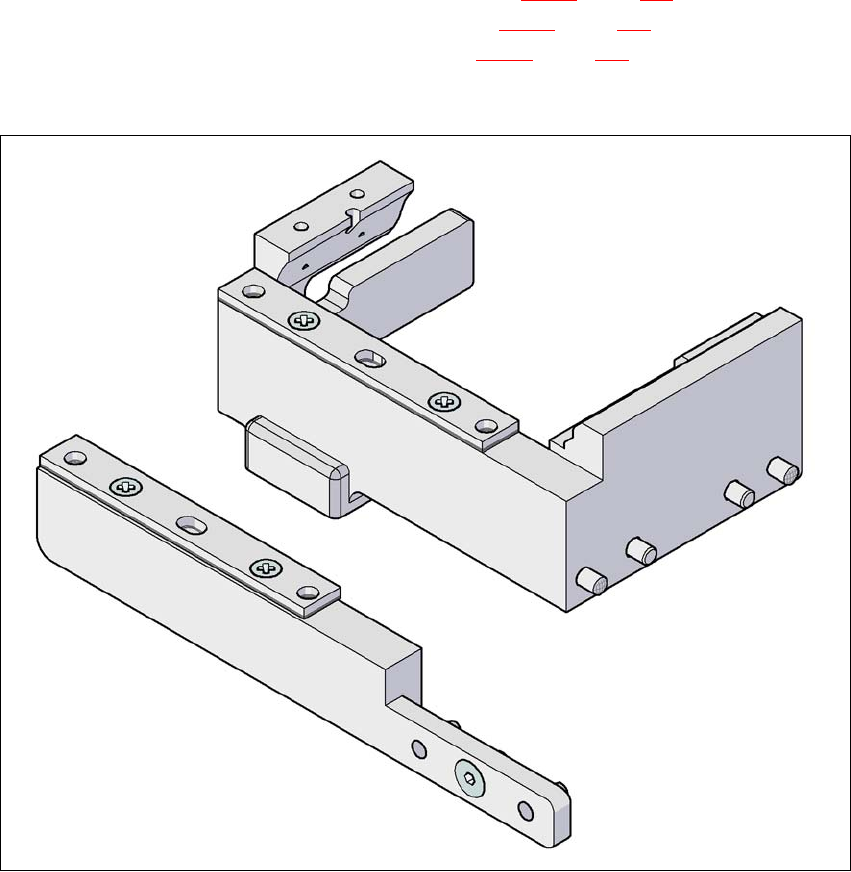

Abb. 6.1 - 8 Montagesatz für den Pipettenwechsler "Reihe 2"
