Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler 381 6.1.2.4 Lage der Pipettenwechsler für den C&P12 Kop f am X3-Automaten An den S tellpl…
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
380
6.1.2.3 Lage der Pipettenwechsler für den C&P12 Kopf am X4-Automaten
An den Stellplätzen 1, 2, 3 und 4 können bis zu 2 Pipettenwechsler für den 12-Segment Collect&
Place Kopf installiert werden (Pos. 1 und 2 in Abb. 6.1 - 10
). Dies ergibt eine Gesamtkapazität von
8 Pipettenwechslern mit 40 Magazinen und insgesamt 480 Pipettengaragen.
6
Abb. 6.1 - 10 Lage der Pipettenwechsler für den 12-Segment Collect&Place Kopf am X4-Automaten
6
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
381

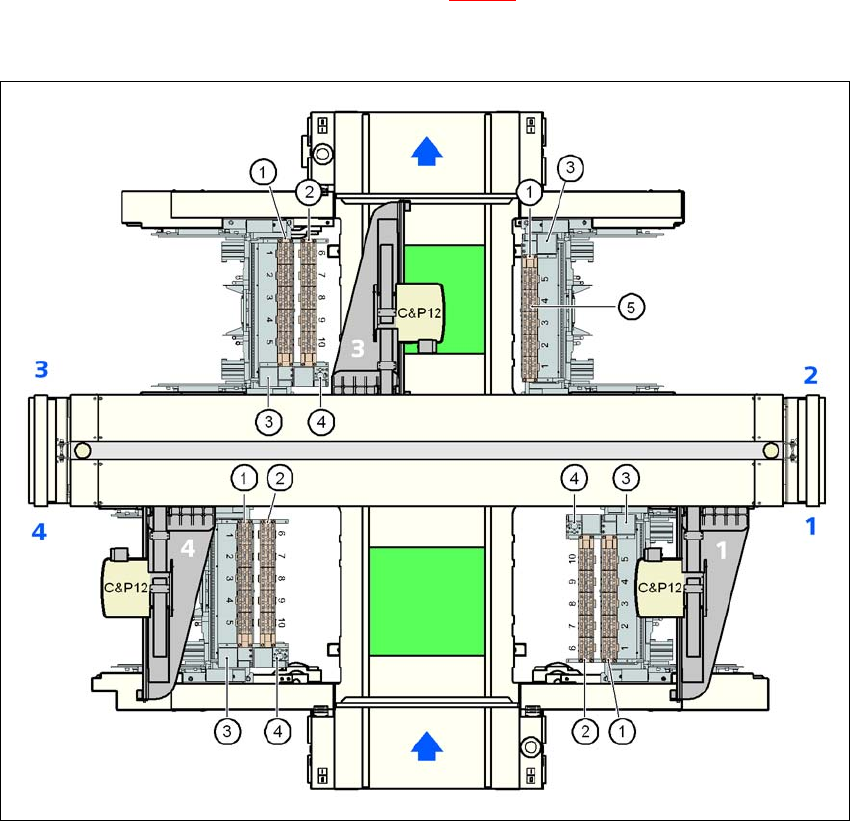

6.1.2.4 Lage der Pipettenwechsler für den C&P12 Kopf am X3-Automaten
An den Stellplätzen 1, 3 und 4 können bis zu 2 Pipettenwechsler für den 12-Segment Collect&
Place Kopf installiert werden (Pos. 1 und 2 in Abb. 6.1 - 11
). An Stellplatz 2 kann ein Pipetten-
wechsler installiert werden. Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern mit 35 Ma-
gazinen und insgesamt 420 Pipettengaragen.
6
Abb. 6.1 - 11 Lage der Pipettenwechsler für den 12-Segment Collect&Place Kopf am X3-Automaten
6
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
382

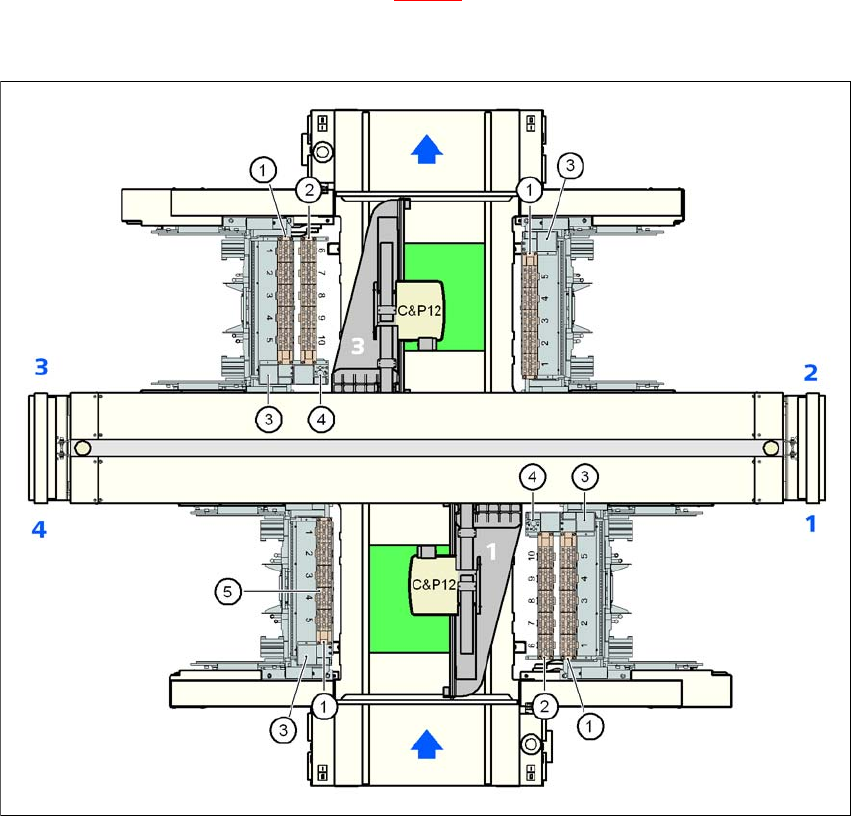

6.1.2.5 Lage der Pipettenwechsler für den C&P12 Kopf am X2-Automaten
An den Stellplätzen 1 und 3 können bis zu 2 Pipettenwechsler für den 12-Segment Collect&Place
Kopf installiert werden (Pos. 1 und 2 in Abb. 6.1 - 12
). An den Stellplätzen 2 und 4 kann je ein
Pipettenwechsler installiert werden. Dies ergibt eine Gesamtkapazität von 6 Pipettenwechslern
mit 30 Magazinen und insgesamt 360 Pipettengaragen.
6
Abb. 6.1 - 12 Lage der Pipettenwechsler für den 12-Segment Collect&Place Kopf am X2-Automaten
6
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
