6.1.2.8 Magazin wechseln
→ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1 in Abb. 6.1 - 14) vom Ma-
gazin weg. Heben Sie das Magazin aus dem Träger.
6

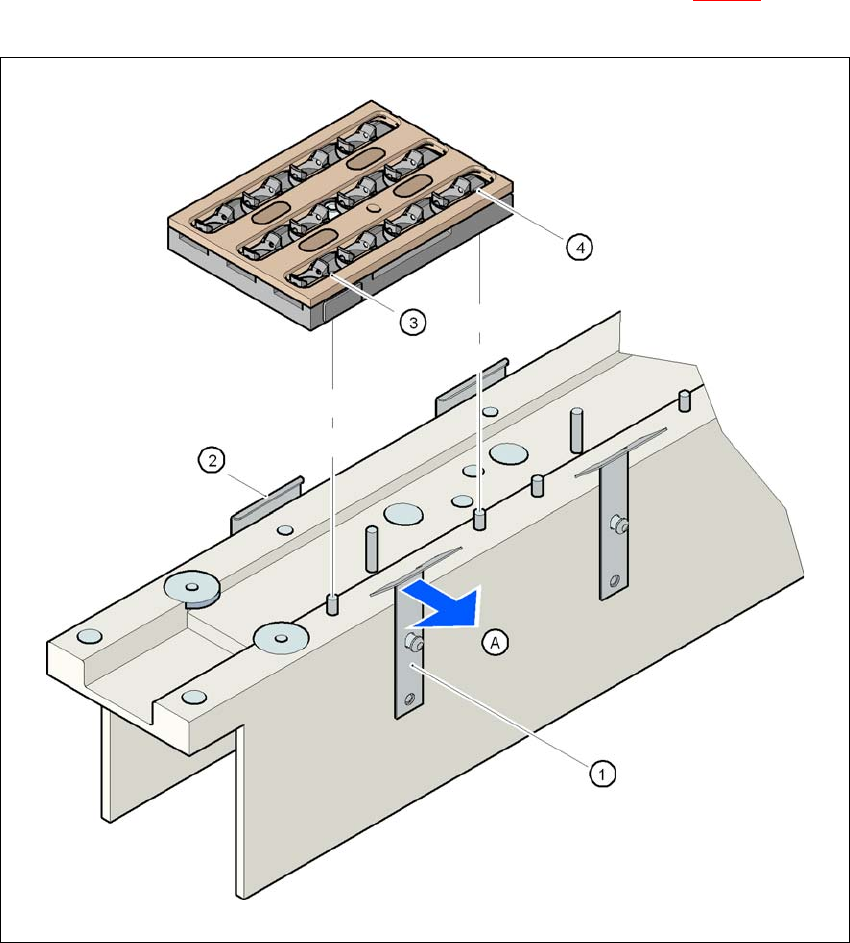

Abb. 6.1 - 14 Magazin wechseln
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(A) Federhaken vom Magazin wegdrücken
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
386
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3 in
Abb. 6.1 - 14, Seite 385) und in das Langloch (Pos. 4 in Abb. 6.1 - 14, Seite 385) gleiten. 6
→ Setzen Sie zunächst das Magazin mit der Seite der Pipettennummerierung 1, 2, 3 und 4 auf
den Träger auf. Die Halteklammer (Pos. 2 in Abb. 6.1 - 14
, Seite 385) muss in den Schlitz des
Magazins gleiten.
→ Drücken Sie den Federhaken vom Magazin weg.
→ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
6.1.2.9 Lageerkennung
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung.
6
Abb. 6.1 - 15 Pipettenwechsler - Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
387
6.1.2.10 Pipettenwechsler "Reihe 2" für den 12-Segment Collect&Place Kopf
Artikel-Nr. 00119663-xx Pipettenwechsler 2 HF/X/D3, 12-Segment Collect&Place Kopf
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden:
X4-Automat: Stellplätze 1, 2, 3 und 4 (siehe Abb. 6.1 - 10
, Seite 380)
X3-Automat: Stellplätze 1, 3 und 4 (siehe Abb. 6.1 - 11
, Seite 381)
X2-Automat: Stellplätze 1 und 3 (siehe Abb. 6.1 - 12
, Seite 382)
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz und eine Pipetten-
abzugsvorrichtung mit Abwurfbehälter.
6
Abb. 6.1 - 16 Montagesatz für den Pipettenwechsler "Reihe 2"
(1) Montagesatz für den Pipettenwechsler "Reihe 2"
(2) Pipettenabzugsvorrichtung für Pipetten des Typs 8xx
(3) Pipettenabzugsvorrichtung für Pipetten des Typs 9xx
(4) Pipettenabwurfbehälter
