6.1.3.6 Montage
Der Pipettenwechsler "Reihe 1" (siehe Abb. 6.1 - 18, 6.1 - 19 und 6.1 - 20 ab Seite 389) ist an der
BE-Wagen-Einzugsvorrichtung befestigt. Für den Pipettenwechsler "Reihe 2" gibt es einen zu-
sätzlichen Montagesatz. Er besteht aus der Abzugsvorrichtung und dem Abwurfbehälter für Pipet-
ten (siehe Abschnitt 6.1.3.10
, Seite 396).
6
Abb. 6.1 - 21 Montageposition
(1) Abdeckblech zeigt zum LP-Transport
→ Richten Sie den Pipettenwechsler so aus, dass das Abdeckblech (Pos. 1) zum LP-Transport
zeigt.
WARNUNG 6
– Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkon-
figurationen besteht Kopfcrashgefahr!
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
393
6.1.3.7 Hinweise zur Bedienung
→ Innerhalb einer Pipettenfamilie können Sie die Magazine mit unterschiedlichen Pipettentypen
auffüllen: 8er-Magazine beispielsweise mit den Pipettentypen 821, 822, 823, 9er-Magazine mit
den Typen 911, 914 etc.
HINWEIS 6
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 6
→ Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
→ Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen kön-
nen.
VORSICHT 6
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place Kopf
befinden, in ihre Magazine zurückgelegt wurden. 6
→ Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
HINWEIS 6
→ Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-
riegelungsplatte klemmt.
→ Vermeiden Sie auch, dass Bauelemente auf freie Stellplätze von Zuführmodulen fallen. Die
Bauelemente haften an der Magnetleiste. Durch nicht richtig auf den BE-Tisch aufgesetzte Zu-
führmodule kann es zu Betriebsunterbrechungen kommen. Reinigen Sie deshalb die Maga-
zine und freien Stellplätze regelmäßig.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
394
6.1.3.8 Magazin wechseln
→ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1) vom Magazin weg und
heben das Magazin aus dem Träger.
6

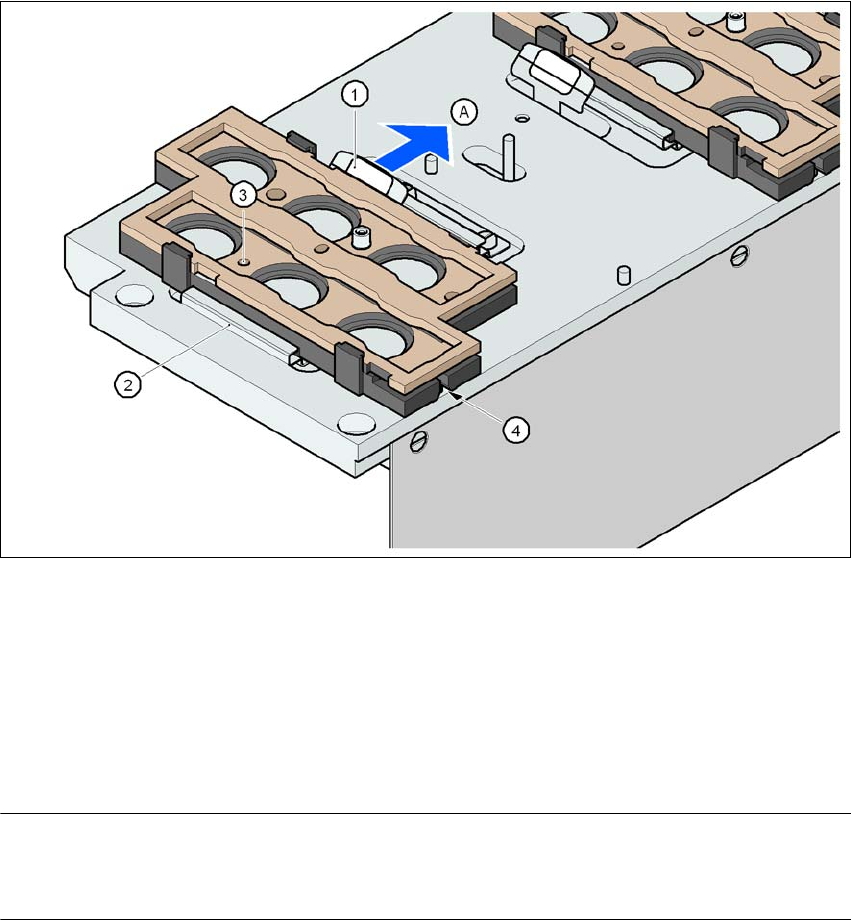

Abb. 6.1 - 22 Magazin wechseln
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(A) Federhaken vom Magazin wegdrücken
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3)
und in das Langloch (Pos. 4) gleiten. 6
→ Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3) und dem Lang-
loch (Pos. 4) auf den Träger auf. Die beiden Noppen des Magazins müssen in die Halteklam-
mer (Pos. 2) gleiten.
→ Drücken Sie den Federhaken vom Magazin weg.
→ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
