Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 6. 2 Andockstation für den BE-Wagen SIPLACE X-Serie 405 6.2 Andockst ation für den BE-W agen SIPLACE X-Serie Arti…
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
404
abgeholt und bestückt. Es gibt zwei Ausführungen von Greifern, die sich der Funktion nach in zwei
Gruppen einteilen lassen:
– Greifer, die das Bauelement an den Außenkanten fassen und
– Greifer, die das Bauelement an der Innenkante fassen.
Informationen zu Sonderpipetten und Greifern erhalten Sie bei
der Firma SIPLACE. Zur Anfertigung von
Sondernmagazinen und Greifern wenden Sie sich bitte ebenfalls an SIPLACE.
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.2 Andockstation für den BE-Wagen SIPLACE X-Serie
405
6.2 Andockstation für den BE-Wagen SIPLACE X-Serie
Artikel-Nr. 00116933-xx Andockstation für BE-Wagen SIPLACE X
6.2.1 Beschreibung
Die Andockstation ist eine zusätzliche Komponente für den Vorrüstplatz. Sie ist das Bindeglied
zwischen dem Vorrüstplatz und dem BE-Wagen der SIPLACE X-Serie. Die Andockstation ermög-
licht das externe Rüsten von BE-Wagen mit Zuführmodulen, Funktionstests und Rüstkontrolle.
6

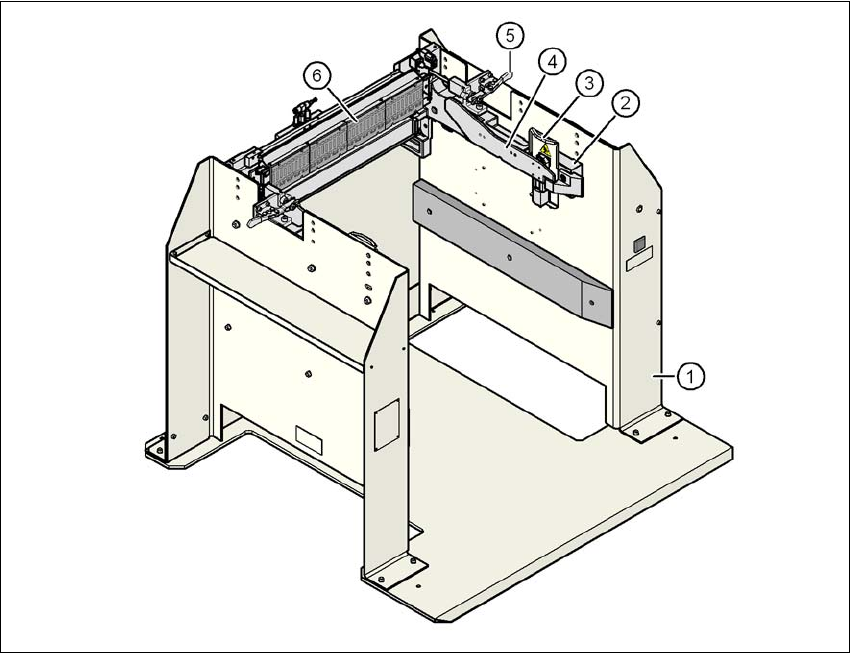

Abb. 6.2 - 1 Andockstation, SIPLACE X-Serie
(1) Andockstation
(2) BE-Wagen-Einzugsvorrichtung X-Serie
(3) Schutzblech mit Warnschild W204
(4) Schienen zum Führen und Andocken des BE-Tisches
(5) Horizontalspanner zum Arretieren des BE-Wagens
(6) EDIF (Energie- und Dateninterface)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.2 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
406
Zu den Aufgaben der Andockstation zählen im Wesentlichen:
– Versorgung des BE-Wagens und der X-Zuführmodule mit Energie
– Versorgung des BE-Wagens und der X-Zuführmodule mit Druckluft
– Bereitstellen einer Infrastruktur für die Kommunikation zwischen dem PC des Vorrüst-
platzes und den Zuführmodulen
Mit Hilfe der Andockstation kann der Bediener außerhalb der Produktionsumgebung Funktions-
tests an den X-Zuführmodulen durchführen und die Rüstung kontrollieren. Dabei sind zwei Reihen
mit jeweils vier Andockstationen über den CAN-Bus des Vorrüst-PC angeschlossen. Jede An-
dockstation besitzt einen eigenen Strom- und Druckluftanschluss.
Die BE-Wagen-Einzugsvorrichtung (Pos. 2 in Abb. 6.2 - 1
, Seite 405) der Andockstation lässt sich
an die gewünschte LP-Transporthöhe anpassen. Für die Vorrüstung wird der BE-Wagen in die An-
dockstation (Pos. 1 in Abb. 6.2 - 1
, Seite 405) geschoben. Über die seitlich am BE-Wagen ange-
brachten Rollenlager gleitet der BE-Wagen auf den Schienen der BE-Wagen-Einzugsvorrichtung
zum Energie- und Dateninterface-Anschluss. Dabei wird der BE-Tisch mit dem EDIF der Zuführ-
module optimal zum EDIF (Pos. 5 in Abb. 6.2 - 1
, Seite 405) der BE-Wagen-Einzugsvorrichtung
positioniert und mit den beiden Horizontalspannern in dieser Lage fixiert. Die Schutzbleche (Pos.
3 in Abb. 6.2 - 1,
Seite 405 verhindern den Zugriff auf die Laufrollen des BE-Wagens, wenn die-
ser in die Andockstation eingeschoben wird.
6
Abb. 6.2 - 2 Andockstation - Abmessungen in Millimeter, Anschlussstellen
