6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie 6.2 Andockstation für den BE-Wagen SIPLACE X-Serie A b Softwareversion SR.605.xx Ausgabe 07/2008 DE 410 6.2.5 Andockst ation an die LP-T ransporthöhe anpassen Die…
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.2 Andockstation für den BE-Wagen SIPLACE X-Serie
409
6.2.4 Bedien- und Anzeigeelemente
6

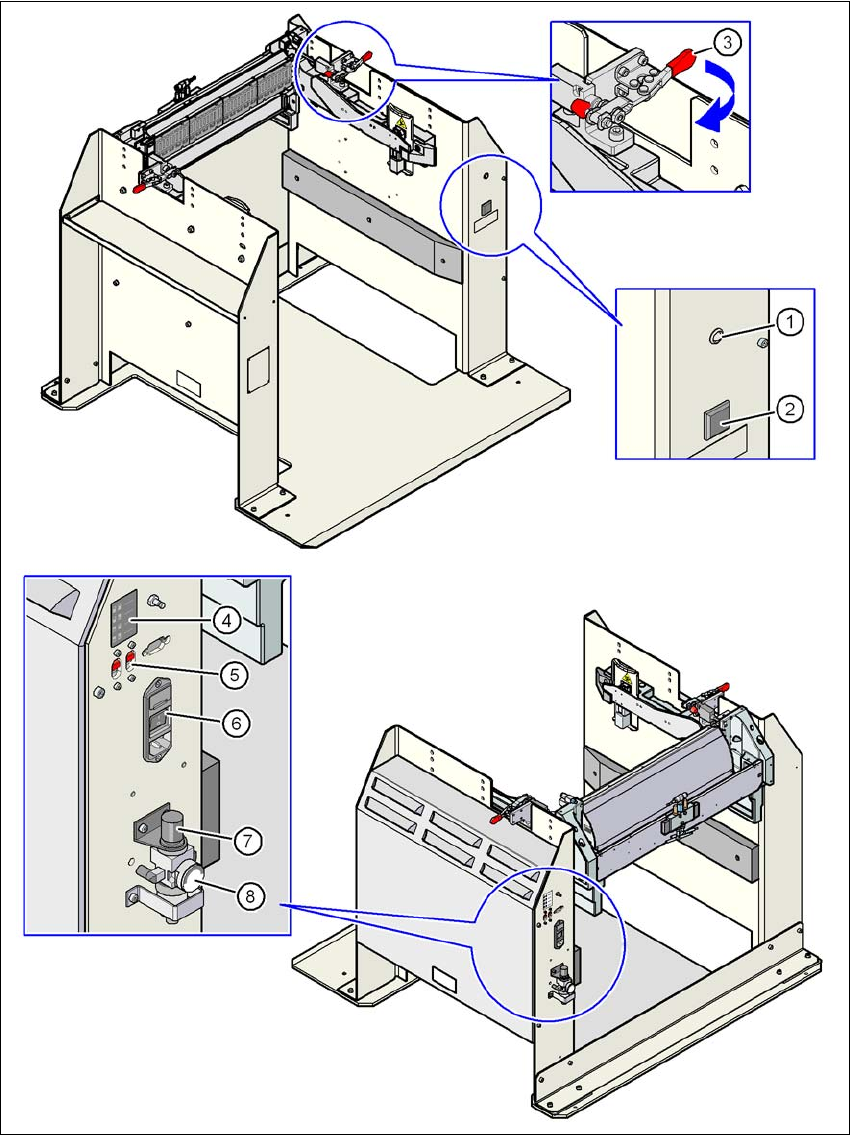

Abb. 6.2 - 4 Andockstation - Bedien- und Anzeigeelemente
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.2 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
410
6.2.5 Andockstation an die LP-Transporthöhe anpassen
Die BE-Wagen-Einzugsvorrichtung der Andockstation lässt sich mit wenigen Handgriffen auf die
LP-Transporthöhen 830, 900, 930 und 950 mm umrüsten.
6

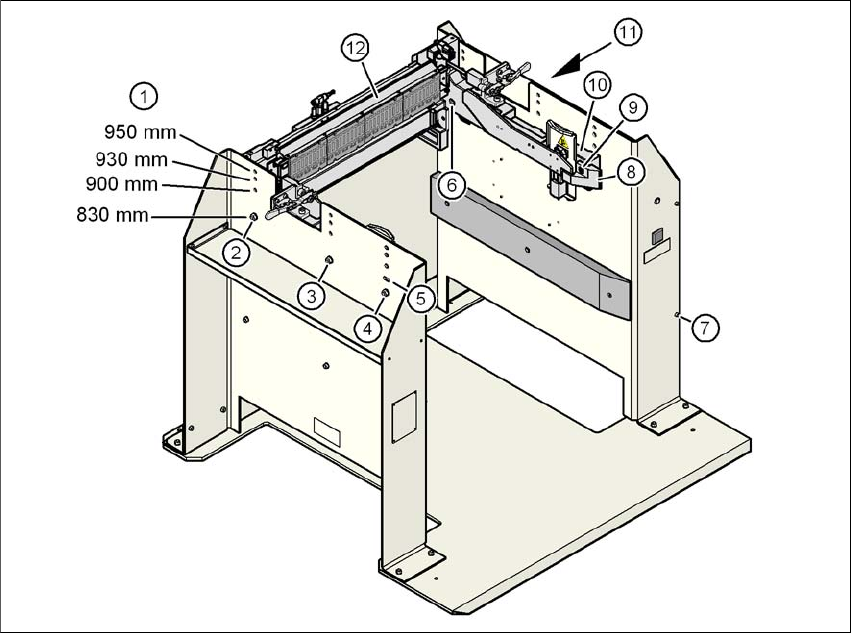

Abb. 6.2 - 5 BE-Wagen-Einzugsvorrichtung an die LP-Transporthöhen anpassen
(1) Bohrungen für die LP-Transporthöhe
(2) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(3) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(4) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(5) Langloch für die Höhenverstellung
(6) Innensechskantschraube M8x40, 6 Stück
(7) Innensechskantschraube M5x12, 4 Stück
(8) Führung
(9) Innensechskantschraube M8x18, 2 Stück
(10) Seitenteil, BE-Wagen-Einzugsvorrichtung
(11) Verkleidung der Andockstation
(12) Zuführmodul-Steuereinheit (FCU)
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.2 Andockstation für den BE-Wagen SIPLACE X-Serie
411
6.2.5.1 Werkzeuge
Für die Höheneinstellung der BE-Wagen-Einzugsvorrichtung benötigen Sie folgendes Werkzeug:
– Innensechskantschlüssel, Satz
– Gabelschlüssel, SW 13
6.2.5.2 BE-Wagen-Einzugsvorrichtung auf andere Höhen umrüsten
WARNUNG 6
→ Trennen Sie die Andockstation von der Stromversorgung.
→ Trennen Sie die Andockstation von der Druckluftversorgung.
Das Gewicht der BE-Wagen-Einzugsvorrichtung beträgt ca. 40 kg.
→ Falls erforderlich, bitten Sie eine zweite Person, Sie bei der Umrüstung zu unterstützen.
→ Beachten Sie die Reihenfolge der beschriebenen Arbeitsschritte.
6.2.5.3 BE-Wagen-Einzugsvorrichtung auf 830 mm oder 900 mm Höhe umrüsten
6

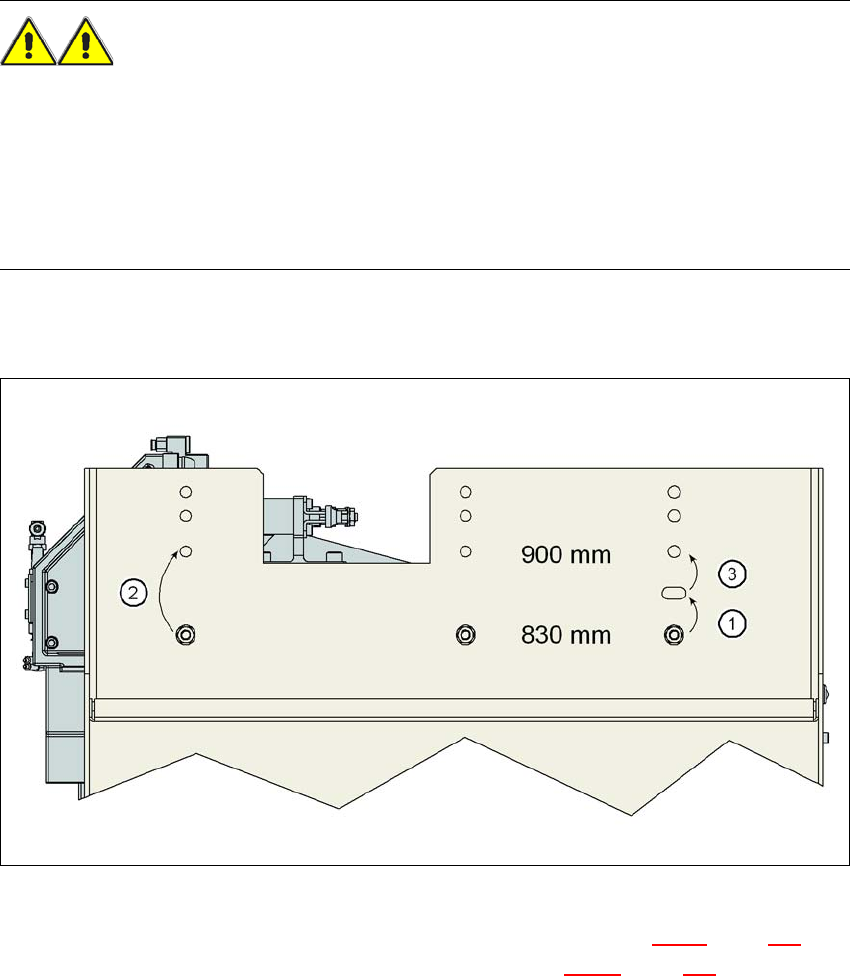

Abb. 6.2 - 6 Arbeitsfolge beim Umrüsten von 830 mm auf 900 mm Höhe
→ Lösen Sie die beiden Innensechskantschrauben M8x18 (Pos. 9 in Abb. 6.2 - 5, Seite 410) und
nehmen Sie die linke und rechte Führung ab (Pos. 8 in Abb. 6.2 - 5
, Seite 410).
