Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 6.3 Matrix Tr ay Changer 421 6.3.5 Abmessungen des X4-Automaten mit MTC 6 6 6 6 Abb. 6.3 - 3 Abmessungen des X4-A…
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.3 Matrix Tray Changer Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
420
6.3.4.2 Bedienelemente
6

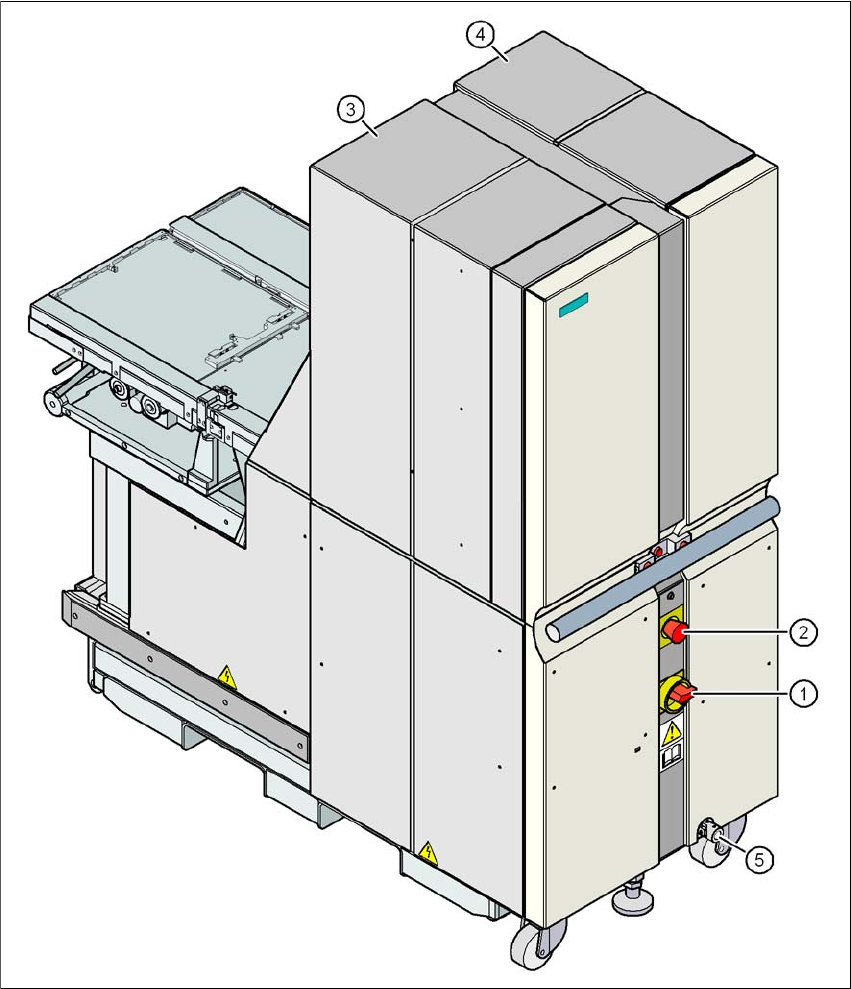

Abb. 6.3 - 2 Matrix Tray Changer, Rückansicht
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Turm 1 zur Aufnahme von max. 30 Flächenmagazinträgern (bis zu 60 JEDEC-Trays)
(4) Turm 2 zur Aufnahme von max. 40 Flächenmagazinträgern (bis zu 40 JEDEC-Trays)
(5) Ansatzpunkt für die Kurbel zur Höhenverstellung des Matrix Tray Changer
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.3 Matrix Tray Changer
421
6.3.5 Abmessungen des X4-Automaten mit MTC
6
6
6
6
Abb. 6.3 - 3 Abmessungen des X4-Automaten mit Matrix Tray Changer in Millimeter
6
HINWEIS 6
An den Stellplätzen 2 und 4 kann anstelle eines BE-Wagens ein Matrix Tray Changer angedockt
werden.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.3 Matrix Tray Changer Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
422
6.3.6 Abmessungen des X3-Automaten mit MTC
6
6
6
6
Abb. 6.3 - 4 Abmessungen des X3-Automaten mit Matrix Tray Changer in Millimeter
HINWEIS 6
An den Stellplätzen 2 und 4 kann anstelle eines BE-Wagens ein Matrix Tray Changer angedockt
werden.
