Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.3 Matrix Tray Changer
421
6.3.5 Abmessungen des X4-Automaten mit MTC
6
6
6
6

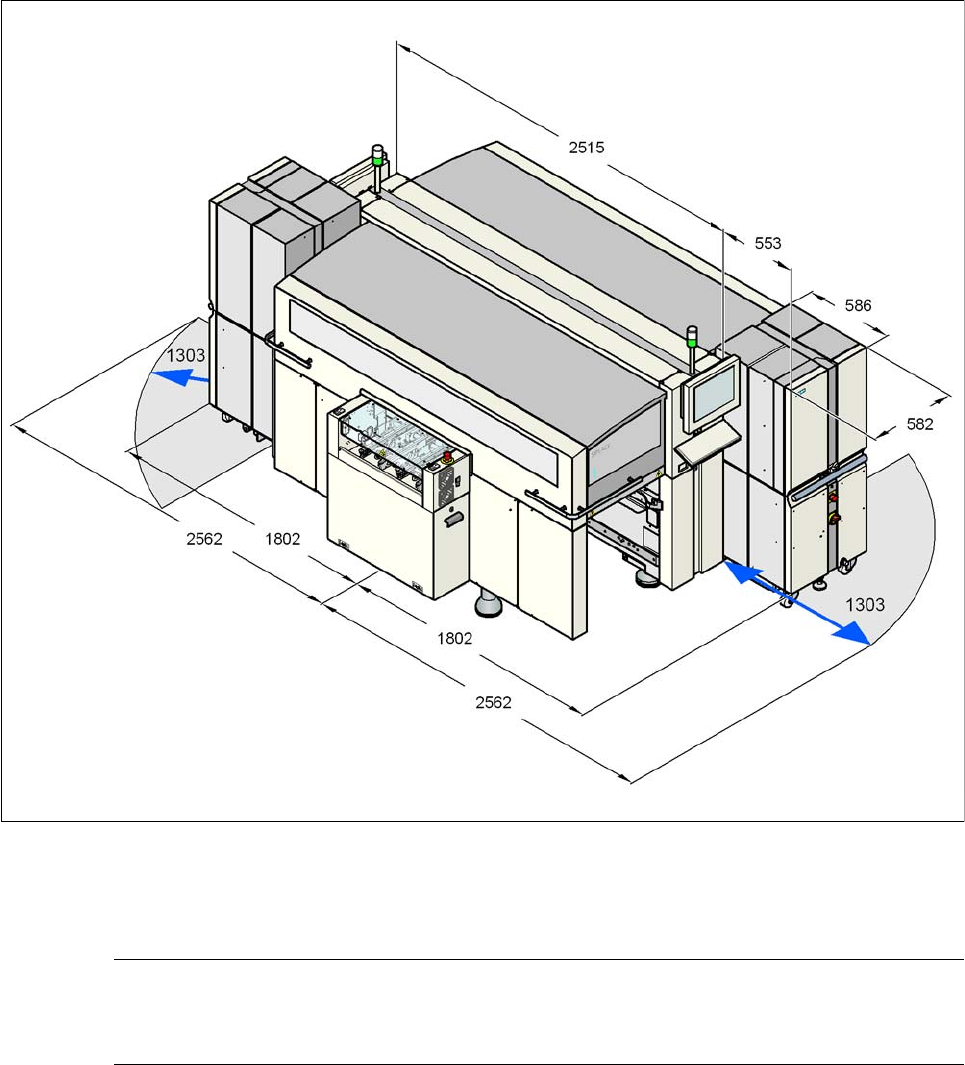

Abb. 6.3 - 3 Abmessungen des X4-Automaten mit Matrix Tray Changer in Millimeter
6
HINWEIS 6
An den Stellplätzen 2 und 4 kann anstelle eines BE-Wagens ein Matrix Tray Changer angedockt
werden.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.3 Matrix Tray Changer Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
422
6.3.6 Abmessungen des X3-Automaten mit MTC
6
6
6
6

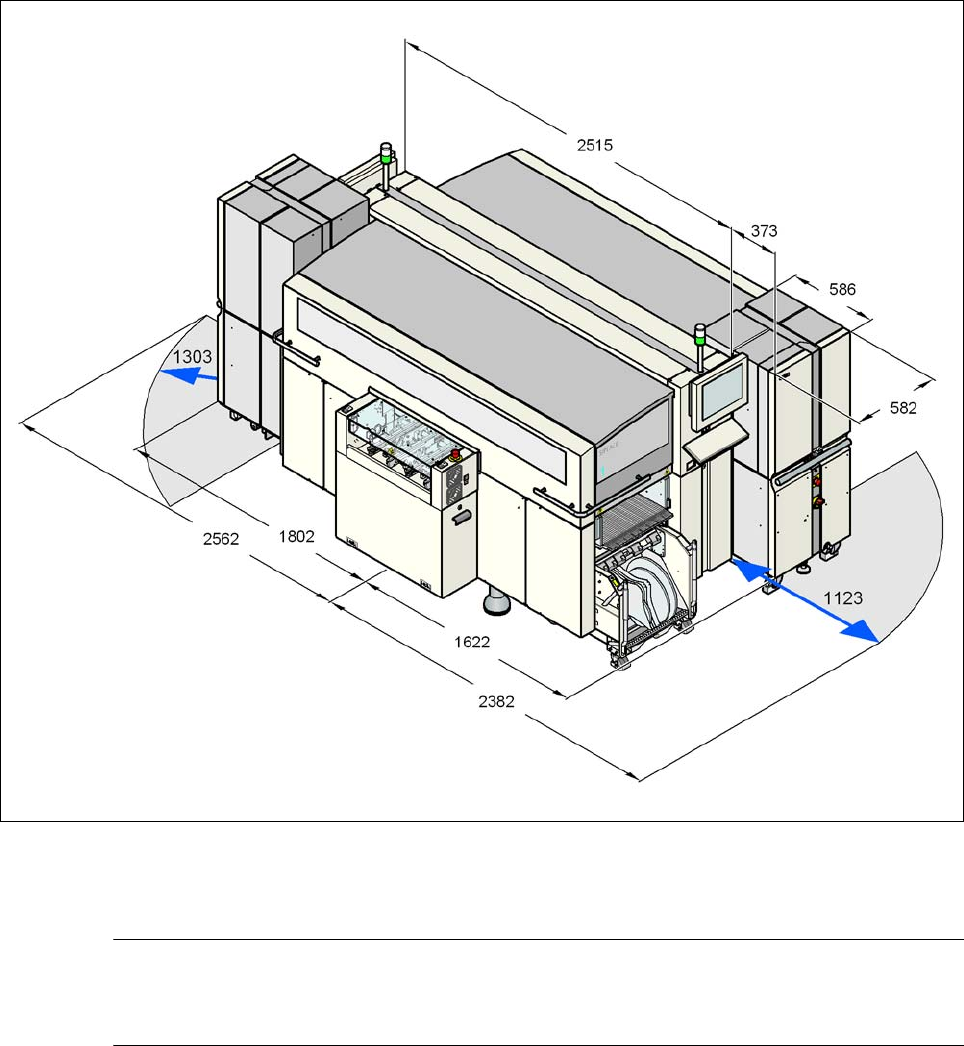

Abb. 6.3 - 4 Abmessungen des X3-Automaten mit Matrix Tray Changer in Millimeter
HINWEIS 6
An den Stellplätzen 2 und 4 kann anstelle eines BE-Wagens ein Matrix Tray Changer angedockt
werden.
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.3 Matrix Tray Changer
423
6.3.7 Abmessungen des X2-Automaten mit MTC
6
6
6
6

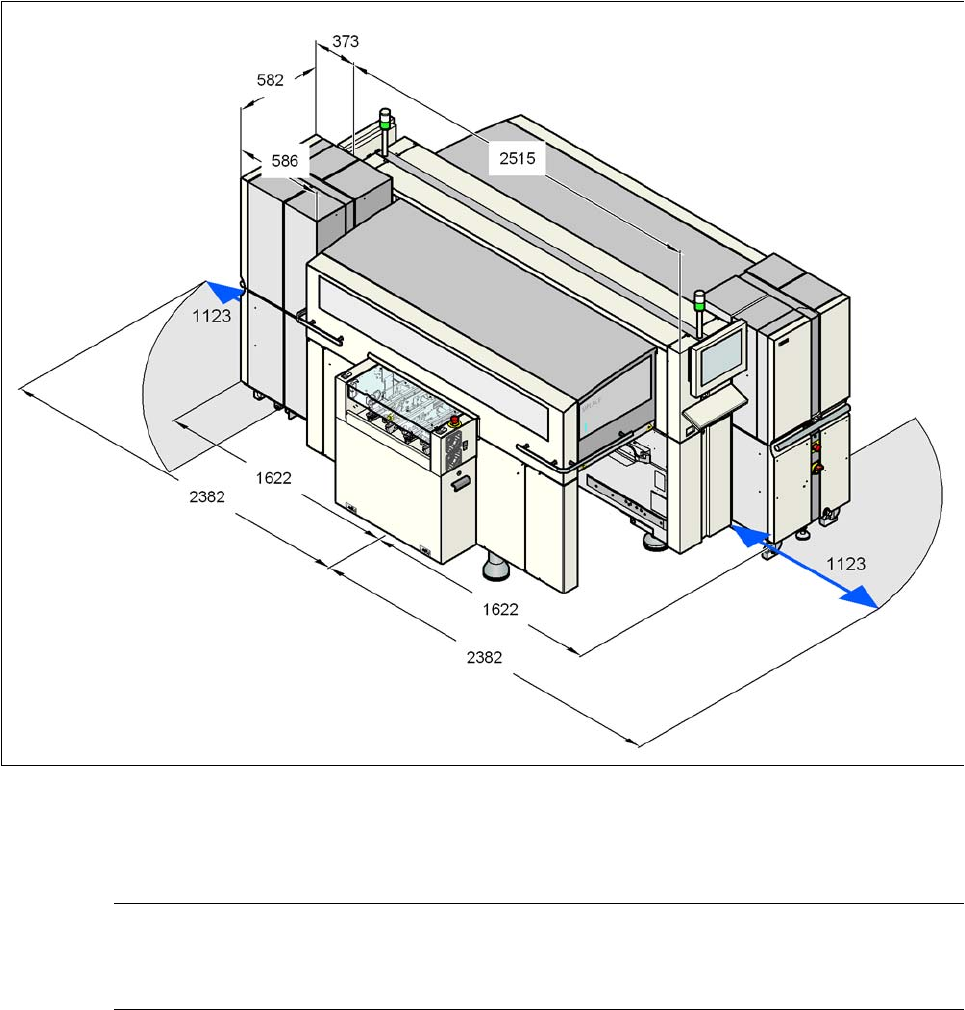

Abb. 6.3 - 5 Abmessungen des X2-Automaten mit Matrix Tray Changer in Millimeter
6
HINWEIS 6
An den Stellplätzen 2 und 4 kann anstelle eines BE-Wagens ein Matrix Tray Changer angedockt
werden.
