Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 6.4 Waffle Pack Changer 427 6.4.5 Abmessungen 6 Abb. 6.4 - 1 Abmessungen des Waffle Pack Changer
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.4 Waffle Pack Changer Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
426
6.4.3.3 Geräuschemissionsangabe
6.4.3.4 Zulässige Umwelteinflüsse
6.4.4 Installationshinweise zum WPC
Der WPC lässt sich an folgenden Automaten und Stellplätzen anstelle eines BE-Wagens ando-
cken.
Dazu wird die Einzugsvorrichtung für den SIPLACE BE-Wagen HF etwas modifiziert und der Auf-
rüstsatz für den Waffle Pack Changer angedockt. Danach wird der WPC angedockt. Sollten Sie
den WPC an einer anderen Stelle einsetzen, kann der freie Stellplatz wieder mit einem BE-Wagen
gerüstet werden.
HINWEIS 6
An Stellplätzen mit WPC kann kein Pipettenwechsler installiert werden.
Maximale Geräuschentwicklung 74 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 90% bei 20°C
Automat Stellplatz
SIPLACE X3 2
SIPLACE X2 2 und 4
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.4 Waffle Pack Changer
427
6.4.5 Abmessungen
6

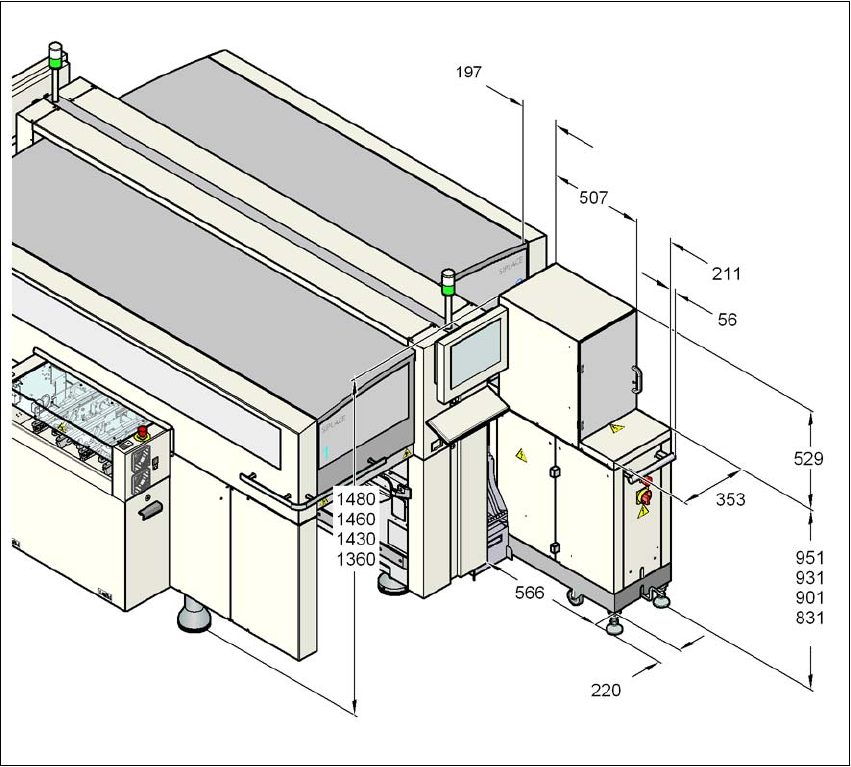

Abb. 6.4 - 1 Abmessungen des Waffle Pack Changer
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.4 Waffle Pack Changer Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
428
6.4.6 Abmessungen des X3-Automaten mit WPC
6
6
6

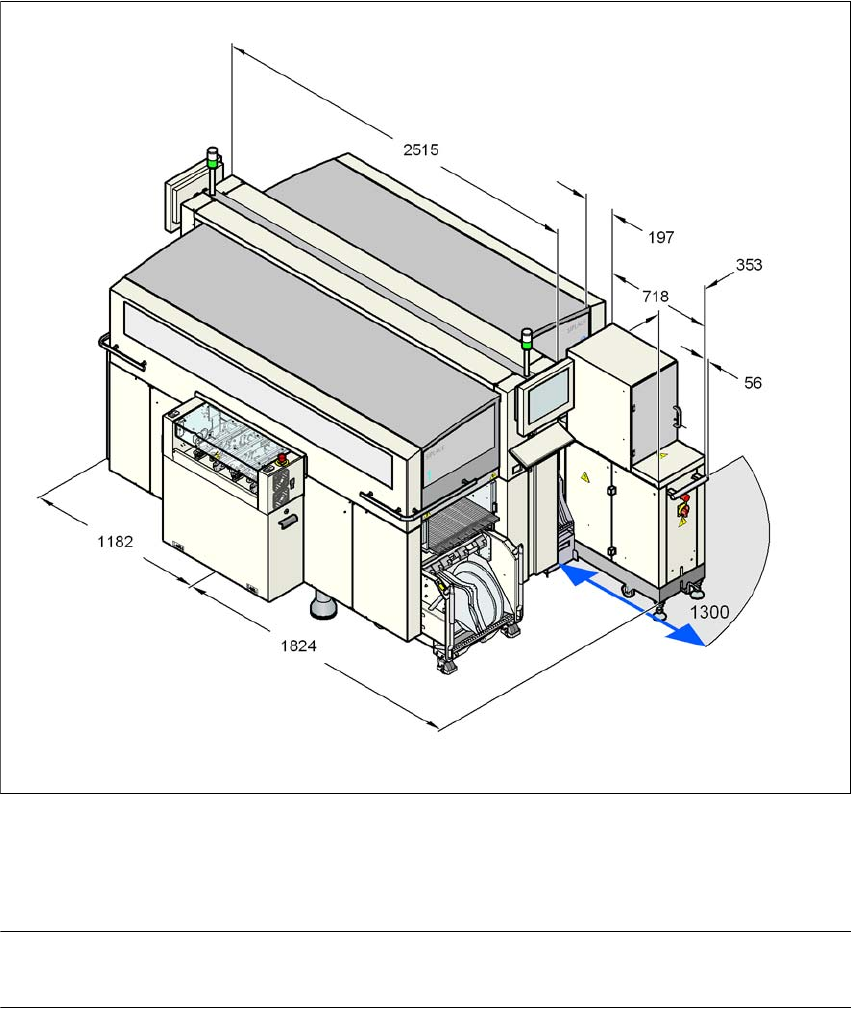

Abb. 6.4 - 2 Abmessungen des X3-Automaten mit Waffle Pack Changer in Millimeter
6
HINWEIS 6
An Stellplatz 2 kann anstelle eines BE-Wagens ein Waffle Pack Changer angedockt werden.
