Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 6.4 Waffle Pack Changer 429 6.4.7 Abmessungen des X2-Automaten mit WPC 6 6 6 Abb. 6.4 - 3 Abmessungen des X2-Auto…
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.4 Waffle Pack Changer Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
428
6.4.6 Abmessungen des X3-Automaten mit WPC
6
6
6
Abb. 6.4 - 2 Abmessungen des X3-Automaten mit Waffle Pack Changer in Millimeter
6
HINWEIS 6
An Stellplatz 2 kann anstelle eines BE-Wagens ein Waffle Pack Changer angedockt werden.
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.4 Waffle Pack Changer
429

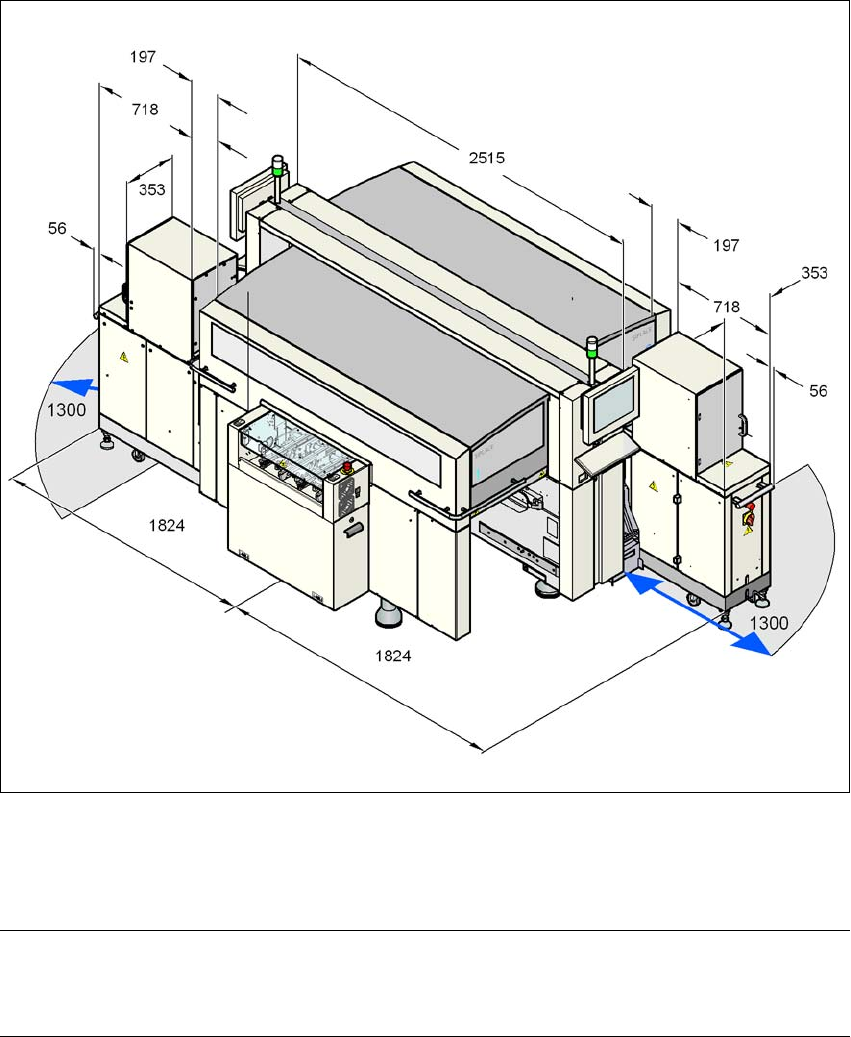

6.4.7 Abmessungen des X2-Automaten mit WPC
6
6
6
Abb. 6.4 - 3 Abmessungen des X2-Automaten mit Waffle Pack Changer in Millimeter
6
HINWEIS 6
An den Stellplätzen 2 und 4 kann anstelle eines BE-Wagens ein Waffle Pack Changer angedockt
werden.
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.4 Waffle Pack Changer Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
430
6.4.8 Bedienelemente
6
Abb. 6.4 - 4 WPC - Bedienelemente
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Schutztüre
(4) Kurbel zum Anheben oder Absenken des Fahrgestells
