6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.4 Waffle Pack Changer Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
430
6.4.8 Bedienelemente
6

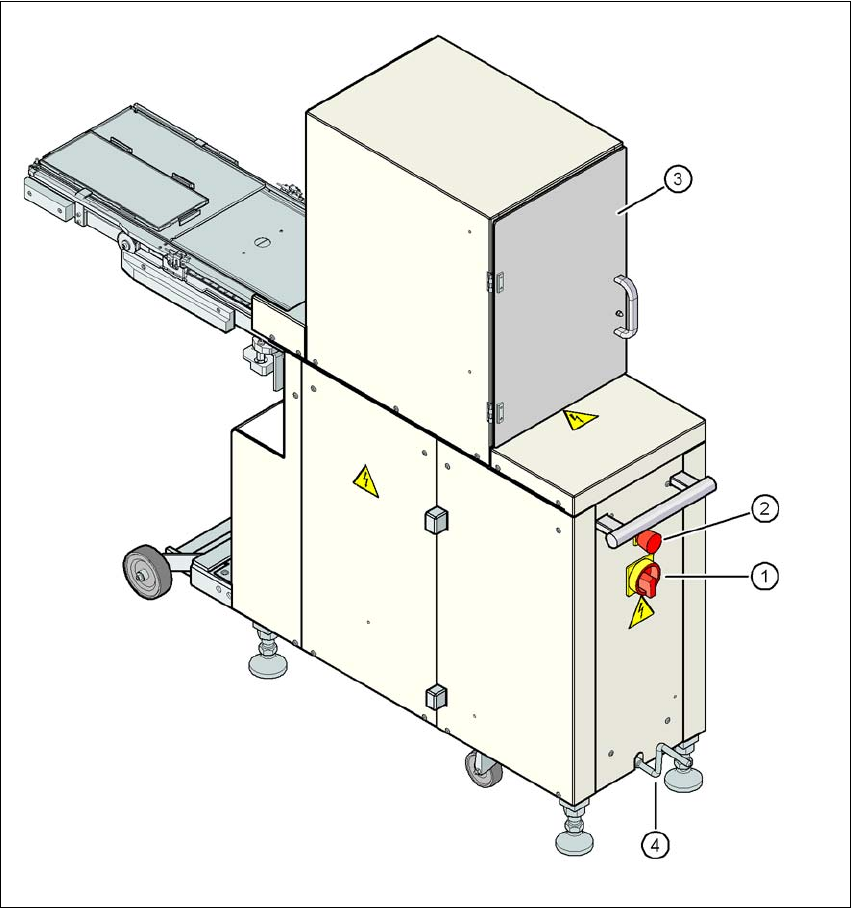

Abb. 6.4 - 4 WPC - Bedienelemente
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Schutztüre
(4) Kurbel zum Anheben oder Absenken des Fahrgestells
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.5 Sensor für den BE-Abwurfbehälter
431
6.5 Sensor für den BE-Abwurfbehälter
Artikel-Nr. 00116848-xx Abfrage BE-Abwurfbehälter X-Serie/D3
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Automat nicht gestartet werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Automat sofort angehalten, um einen Kopfcrash zu vermeiden.
Jeder Abwurfbehälter kann mit einem eigenen Sensor überwacht werden.
HINWEIS 6
Wir empfehlen, bei Einsatz eines 20-Segment Collect&Place Kopfes den optionalen Sensor für
den BE-Abwurfbehälter zu installieren.
6.6 SIPLACE High-Force Head
Artikel-Nr. 00119734-xx High-Force Head für X-Serie
Diese Artikelnummer gilt nur bei Neubestellung eines Bestückautomaten mit einem High-
Force Head anstelle eines Standard-TwinHead. 6
Artikel-Nr. 00119753-xx High-Force Head Upgrade Kit
Verwenden Sie diese Artikelnummer, wenn Sie einen Standard-TwinHead durch einen High-
Force Head ersetzen wollen. 6
6.6.1 Beschreibung
Der SIPLACE High-Force Head ist eine technologische Weiterentwicklung des Standard-
TwinHead. Er kann dasselbe Bauelementespektrum verarbeiten und bietet zusätzlich die Mög-
lichkeit, Aufsetzkräfte bis 30 N zu erreichen.
6.6.2 Technische Daten
6
Ansonsten stimmen die technischen Daten von TwinHead und High-Force Head überein (siehe
Abschnitt 3.5.4.2
, Seite 134).
Für den SIPLACE High-Force Head lassen sich alle Pipetten und Greifer verwenden, die auch
beim Standard-TwinHead zum Einsatz kommen.
Programmierbare Aufsetzkraft 2,0 N bis 10 N ± 10%
größer 10 N bis 30 N ± 15%
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.7 BE-Kamera für den TwinHead, FC-Kamera Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
432
6.7 BE-Kamera für den TwinHead, FC-Kamera
6.7.1 BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera)
Artikel-Nr. 00119718-xx BE-Kamera stationär 16x16 digital, Typ 25
6
Abb. 6.7 - 1 BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
